Automatisches optisches Online-Doppelschieneninspektionssystem

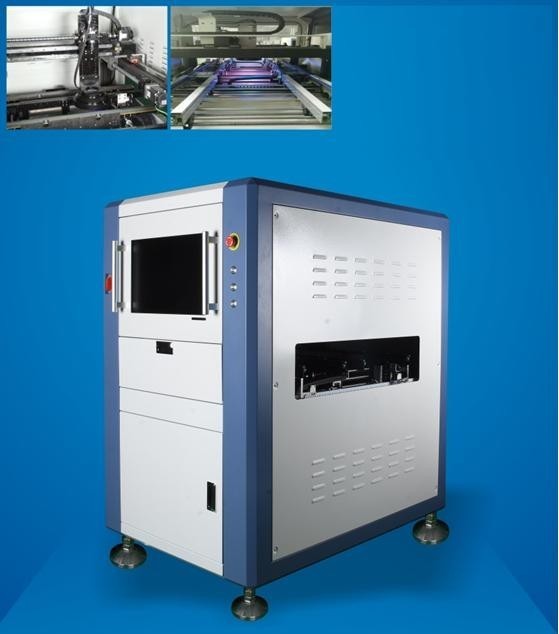

Doppelspurige Inline AOI H820
1Eine Kamera bewegt sich in der XY-Richtung, und die vorderen und hinteren beiden Strecken übertragen jeweils PCB.
2Der erste Gleis ist fest, der zweite, dritte und vierte Gleis kann angepasst werden.
3.Zwei-Spur-Produktionslinien für verschiedene SMT ((1 Schienenschiene fest / 1, 3 Schienenschiene fest / 1, 4 Schienenschiene fest).
4.Vollkompatibel mit den Funktionen der Single-Track-Online-AOI 8 Serie.
Spezifikationen: H820Automatische zweispurige AOI-Inspektionsmaschine
|
Inspektionssystem |
Anwendung | Nach Schablonendruck, Vor-/Nachlauf-Ofen, Vor-/Nachwellenlöten, FPC usw. | |
|
Programmmodus |
Manuelle Programmierung, automatische Programmierung, Import von CAD-Daten, unabhängige Programmierung mit zwei Spuren. | ||
| Schablonendruck: Nicht verfügbares Lötmittel, unzureichendes oder übermäßiges Lötmittel, Fehlausrichtung des Lötmittels, Überbrückung, Flecken, Kratzer usw. | |||
|
Inspektionspunkte |
Komponentenfehler: fehlende oder überschüssige Komponente, Fehlausrichtung, Ungleichmäßigkeit, Kanten, gegenüberliegende Montage, falsche oder defekte Komponente usw. |
||
|
Lötfehler: übermäßiges oder fehlendes Löt, leeres Löt, Brücken, Lötkugel, IC NG, Kupfer Flecken usw. |
|||
|
Berechnungsverfahren |
Maschinelles Lernen, Farbberechnung, Farbextraktion, Graustufenbetrieb, Bildkontrast, OCV/OCR usw. | ||
|
Kontrollmodus |
PCB vollständig abgedeckt, mit Array und schlechter Markierungsfunktion, ein Satz Bewegungs- und Bildgebungsmechanismus, unabhängige Inspektion mit doppelter Spurzeitbeteiligung, kann in einem einzigen Spurmodus betrieben werden. | ||
|
Funktion der Zusammenfassung der Merkmale |
Vollständige Aufzeichnung der Prüfdaten und Analyse, mit hoher Flexibilität zur Überprüfung des Produktions- und Qualitätsstands | ||
| Winkel der Komponente | Unterstützung 0 ~ 359 ° Drehung mit einem Mindestwinkelabstand von 1 ° | ||
| Mindestkomponente | 01005 Chip, 0,3 Pitch IC | ||
|
Optisches System |
Kamera |
Vollfarbige Hochgeschwindigkeits-Industrie-Digitalkamera, 5 Millionen Pixel / 12 Millionen Pixel / 20 Millionen Pixel Kamera sind Optional. |
|
| Auflösung der Linse | 10um/15um/18um/20um/25um, kann angepasst werden | ||
|
Lichtquelle |
Ringförmiges Stereo-Mehrkanal-Farblicht, RGB/RGBW/RGBR/RWBR-Basis nach Bedarf, optionales oberes Achslicht. | ||
|
Computersystem |
Betriebssystem | Windows 7, 64 Bit | |
| Überwachung | 22 Zoll,16:10 | ||
| VGA | Eingebettete Grafikkarte (diskrete Grafik optional) | ||
| CPU | Intel E3 oder gleiche Ebene | ||
| GPU | Zusätzlich | ||
| Speicherplatz | 16 GB | ||
| Festplatten | 1 TB, (SSD optional) | ||
|
Software |
Sprache | Chinesisch und Englisch | |
| Kontrolle der Zugriffsrechte | Administrator-, Programmierer- und Betreiberberechtigungskontrolle auf drei Ebenen | ||
|
Mechanische Anlage |
Bewegungs- und Inspektionsmodus |
Die beiden Gleise kommen unabhängig voneinander und automatisch in die L-R/R-L-Richtung ein und aus.der Schrittmotor transportiert das PCB und passt die Spurbreite an, und der XY-Servomotor treibt die Kamera an, um Fotos zu machen. | |
|
Anpassung der Gleise |
Die vorderen und hinteren Führungsschienen werden unabhängig voneinander und automatisch so eingestellt, dass sie unterschiedliche Schienenbreiten unterstützen | ||
| Festplattenmodus | Automatische Befestigung | ||
|
PCB-Dimension |
50*50mm(Min) ¥460*360mm(Max) bei Doppelschienen, 50*50mm(Min) ¥460*650mm(Max) bei Ein-Schiene, kann angepasst werden | ||
| PCB-Dicke | 0.3 ∼5.0 mm | ||
| PCB-Gewicht | Maximal: 3 kg | ||
| PCB-Kante | 3 mm, kann nach Bedarf maßgeschneidert werden | ||
| PCB-Biegen | < 5 mm oder 3% der diagonalen PCB-Länge | ||
| PCB-Komponentenhöhe | Ober: 35 mm, Unter: 30 mm, verstellbar, nach Bedarf angepasst | ||
| XY-Antriebssystem | Wechselstromservomotor, präzise Kugelschraube | ||
| XY Bewegungsgeschwindigkeit | Max: 830 mm/s | ||
| XY-Positionsgenauigkeit | ¥8um | ||
|
Allgemeine Parameter |
Maschinenabmessung | L1440 * W1000 * H1620 mm | |
| Macht | mit einer Leistung von mehr als 100 W und1.5 kW | ||
| PCB-Höhe vom Boden | 900 ± 20 mm | ||
| Maschinengewicht | 700 kg | ||
| Kommunikation mit der Produktionsanlage |
Schmutz |
||
| Luftdruck | 0.4 - 0,8 MPa, optionale elektrische Steuerung anstelle von Luftdruck | ||
| Sicherheitsstandard | CE-Sicherheitsnorm | ||
| Umwelttemperatur und Luftfeuchtigkeit | 10°35°C, 35°80% RH (nicht kondensiert) | ||
| Zusätzlich | Wartungsstation, Offline-Programmiersystem, SPC-Servo, Barcode-System, MES-Verbindung. | ||
