Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22
  • Name
  • Name
  • Name
  • Name

Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22" LED-Display

Mindestbestellmenge: 1 Satz
Preis: USD 13000-16000 Per Set
Standardverpackung: WoodenCase
Lieferfrist: Tage 15work
Zahlungsmethode: L/C, T/T, Western Union
Lieferkapazität: 100sets/month
Detailinformationen
Produktbeschreibung
Detailinformationen
Herkunftsort
China
Markenname
HONREAL
Zertifizierung
CE ISO
Modellnummer
H330
Kamera:
Auflösung der Farbkamera CCD
Lichtquelle:
RGB-LED-Lichtquelle Ringstruktur
PCB-Größe:
450 mm x 350 mm
Mindestteile:
0201 Chip und 0,3mm Pitch
Bewegungsgeschwindigkeit:
830 mm/SEC (MAX)
Anzeige:
22 "LED-Display
Hervorheben:

Offline AOI-Inspektionsmaschine

,

AOI-Inspektionsmaschine 22" Anzeige

,

CCD-Kamera und SMT-Maschine

Produktbeschreibung

22" LED-Display Offline-SMT-AOI-Maschine mit CCD-Farbbildkamera


AOI kann an folgenden Stellen in SMT-Linien eingesetzt werden: Post-Paste, Pre-Reflow, Post-Reflow oder Wellenbereiche.


Multi-Algorithmen und Techniken:

  • Neuartige Struktur und hohe Sicherheit;
  • Einfache Programmierung und Debug-Modus, einfach zu bedienen;
  • Automatische Erkennung von PCBs und automatische Erkennung, ob die Platine um 180° verkehrt herum aufgelegt ist;
  • Gleichzeitige Inspektion mehrerer Platinen und Inspektion von 2 Seiten der Platine (Komponenten oben und unten) verbessert die Inspektionseffizienz;
  • Smart-Kamera-Barcode-Identifikationssystem. (Die Kamera kann eindimensionale Barcodes und Data-Matrix-Barcodes identifizieren);
  • Professionelles SPC-Analysesystem zur Überwachung und Analyse der Produktqualität in Echtzeit;
  • Mehrere Maschinenüberwachungssysteme, um den Zustand aller Produktionslinien gut zu kennen;
  • Fernprogrammierung und -debugging machen die Software einfacher und bequemer.


Parameterkonfiguration:

Kategorie Projekt Spezifikationen
Visuelles Identifikationssystem
Inspektion Synthetische Verwendung mehrerer Algorithmen wie Widm, Farbbildkontrasttechnologie, Farbextraktionstechnologie, Ähnlichkeit, Zwei-Wert-Verarbeitungstechnologie, OCR/OCV und so weiter.
Kamera 5-Megapixel-Farb-CCD-Kamera: 10 µm/15 µm/18 µm/20 µm/25 µm

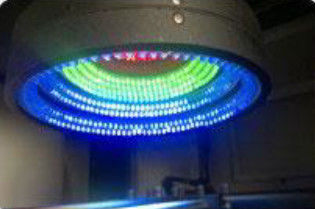

Lichtquelle Ringförmiges dreidimensionales mehrkanaliges Farblicht, wahlweise RGB/RGBW/RGBR/RWBR je nach Anwendung
Bildverarbeitungsgeschwindigkeit 0201-Komponenten <10 ms
Pro-Bild-Zeit <170 ms
Testinhalt Lötpastendruckfehler Fehlausgerichtet, Überlauf, Unzureichend, Offene Paste, Fleck
Komponentenfehler Fehlend, Fehlausgerichtet, Schief, Grabstein, Billboard, Umgedreht, Falsche Polarität, Falsch, Beschädigt
Lötfehler Überlauf, Unzureichend, Kurzschluss, Fleck
Antistatische Maßnahmen Antistatische Steckdose, Antistatischer Kranz
Mechaniksystem
PCB-Größe 20 mm × 20 mm bis 450 mm x 350 mm (größere Größen nach Kundenwunsch möglich)
PCB-Dicke 0,3 mm ~ 5,0 mm
PCB-Warp-Toleranz <5 mm
Komponentenfreiheit Oben<35 mm, Unten <75 mm
Mindestabstand zwischen Teilen 0201-Chip & 0,3 mm Pitch

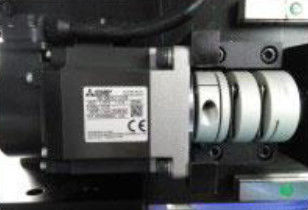

X,Y-Plattform Treiber AC-Server
Genaue Position <8 µm
Bewegungsgeschwindigkeit 830 mm/Sek. (MAX)
Software-System
Betriebssystem Windows Professional
Steuerung & Erkennung Merkmale Widm, Lern-OK-Vorlage, Automatische Vorlagenbildgebung, Erkennung von Daten und Fehlerwerten
Bedienung Grafische Programmierung, mit Chipbibliothek, Erstellung eines Inspektionsrahmens entsprechend der Chipform, Aureate-Position, Mikrometer-Einstellung und einfache Programmierung
Markierung Markierungsnummern 0 – 2 Markierungen wählbar
Erkennungsgeschwindigkeit 0,5 s/Stück
Steuerungssystem
Computer-Host CPU: Intel Dual-Core, Speicher: 4 GB, Festplatte: 500 GB
Display 22" LED-Display
Weitere Parameter
Maschinenabmessungen (L*B*H) L1120 mm × 900 mm × 1400 mm
Gewicht ca. 480 kg
Stromversorgung AC220V, 10%, einphasig 5A 50/60Hz, Stromverbrauch 600W

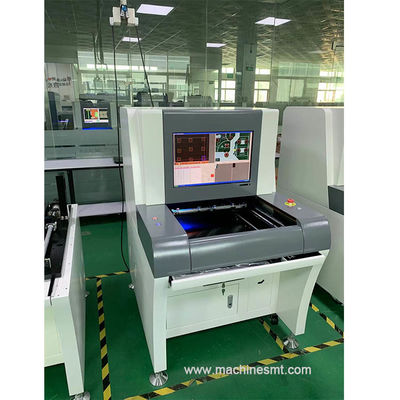

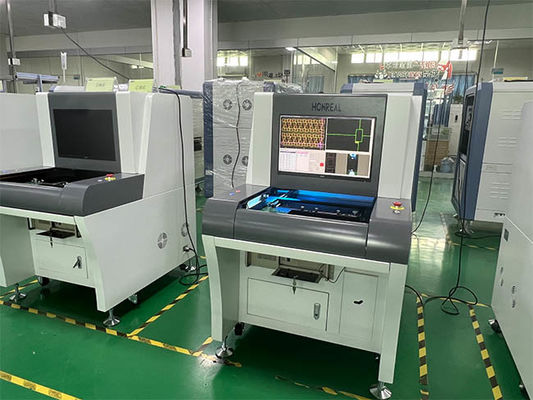

Foto-Show
Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22" LED-Display
Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22" LED-Display

Unternehmensinformationen


Shenzhen Honreal Technology Co., Ltd. ist ein national anerkanntes High-Tech-Unternehmen, das sich auf die Forschung, Entwicklung, Produktion und den Vertrieb von SMT-Geräten konzentriert. Es bedient weltweit führende Elektronikunternehmen, darunter auch solche, die zu den Top 500 gehören. Das Unternehmen hat ein Stammkapital von 5 Millionen. Seit seiner Gründung hat sich Honreal der technologischen Weiterentwicklung verschrieben und betrachtet Qualität als lebenswichtig für seine Existenz. Es legt Wert auf unabhängige Forschung und Entwicklung und strebt unermüdlich nach Innovation. Als Ergebnis seiner kontinuierlichen Bemühungen hat das Unternehmen mehrere High-Tech-Erfindungspatente erhalten.


Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22" LED-Display


Zertifizierung

Offline SMT AOI-Inspektionsmaschine mit CCD-Farbkamera 22" LED-Display
