Off-line automatisierte optische Inspektionsausrüstung, AOI-PCB-Maschine für Industrie

Mindestbestellmenge:	1
Preis:	Verhandlungsfähig
Standardverpackung:	Export-Holzkiste-Verpacken
Lieferfrist:	5-7 Tage
Zahlungsmethode:	T/T, Western Union,
Lieferkapazität:	100 Stück pro Monat

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

China

Markenname

Honreal

Zertifizierung

Modellnummer

Produktname:

AOI-Inspektionsmaschine

Anwendung:

PCB-Inspektion

PCB-Größe:

20 mm × 20 mm bis 450 mm × 350 mm

Maschinen-Maß (L*W*H):

L1120 mm × 900 mm × 1400 mm

Leistung:

AC220v, 10%, Einzelphase 5a 50/60hz, Stromverbrauch 600w

Gewicht:

Ungefähr 480 kg

Hervorheben:

Offline automatisierte optische Inspektionsgeräte

PCB-Automatisierte optische Inspektionsgeräte

Industrie-AOI-PCB-Maschine

Produktbeschreibung

H910 Offline AOI Automatische Leiterplatten-optische Inspektionsmaschine AOI-Ausrüstung

AOI kann an folgenden Stellen in SMT-Linien eingesetzt werden: nach dem Pastenauftrag, vor dem Reflow, nach dem Reflow oder im Wellenlötbereich.

Funktionsvorteile:

1. Geeignet für High-End-Vollautomaten-SMT-Produktionslinien und Echtzeit-AOI-Erkennung.
2. Effizientere Automatisierung, keine manuelle Freigabe, Standard-NG- oder OK-Board-Signale;
3. Spart mehr, eine Person überwacht mehrere AOI-Inspektionsgeräte;
4. Kann eindimensionale Codes und QR-Codes lesen und abfragen und Wartungsarbeitsplätze realisieren.
5. Stabile 0201-Erkennungsfähigkeit, optionale 01005-Erkennungsfunktion;
6. Vor dem Ofen, nach dem Ofen und an anderen Positionen, eine Maschine für mehrere Zwecke.

Parameterkonfiguration:

Kategorie

Projekt

Spezifikationen

Visuelles Identifikationssystem

Inspektion	Verwendung mehrerer Algorithmen synthetisch wie Widm, Farbbildkontrasttechnologie, Farbextraktionstechnologie, Ähnlichkeit, Zwei-Wert-Verarbeitungstechnologie, OCR/OCV und so weiter.
Kamera	5-Megapixel-Farb-CCD-Kamera: 10 µm/15 µm/18 µm/20 µm/25 µm
Lichtquelle	Ringförmiges dreidimensionales mehrkanaliges Farblicht, Wahl von RGB/RGBW/RGBR/RWBR je nach Anwendung
Bildverarbeitungsgeschwindigkeit	0201-Komponenten	<10 ms
	Zeit pro Bild	<170 ms
Testinhalt	Defekte beim Pastendruck	Fehlausrichtung, Überlauf, unzureichend, offene Paste, Fleck
	Komponentendefekte	Fehlend, Fehlausrichtung, schief, Tombstone, Billboard, umgedreht, falsche Polarität, falsch, beschädigt
	Lötdetekte	Überlauf, unzureichend, Kurzschluss, Fleck
Antistatische Maßnahmen	Antistatischer Stromauslass, antistatischer Kranz

Mechaniksystem

Leiterplattengröße	20 mm x 20 mm bis 450 mm x 350 mm (größere Größen nach Kundenwunsch möglich)
Leiterplattendicke	0,3 mm ~ 5,0 mm
Leiterplattenverzugstoleranz	<5 mm
Komponentenabstand	Oben<35 mm, unten <75 mm
Mindestabstand zwischen Teilen	0201-Chip & 0,3 mm Pitch
X, Y-Plattform	Treiber	AC-Server
	Genaue Position	<8 µm
	Bewegungsgeschwindigkeit	830 mm/Sek. (MAX)

Software-System

Betriebssystem	Windows Professional
Steuerung & Erkennung	Merkmale	Widm, Lern-OK-Vorlage, automatische Vorlageneinrichtung, Erkennung von Daten und Fehlerwerten
Steuerung & Erkennung	Bedienung	Grafische Programmierung, mit Chip-Bibliothek, Erstellung eines Inspektionsrahmens entsprechend der Chipform, Aureate-Position, Mikrometer-Einstellung und einfache Programmierung
Markierung	Markierungsnummern	0-2 Markierungen wählbar
Markierung	Erkennungsgeschwindigkeit	0,5 s/Stück

Steuerungssystem

Computer-Host	CPU: Intel Dual-Core, Speicher: 4 GB, Festplatte: 500 GB
Anzeige	22" LED-Display

Weitere Parameter

Maschinenabmessungen (LBH)	L1120 mm x 900 mm x 1400 mm
Gewicht	ca. 480 kg
Stromversorgung	AC220V, 10%, einphasig 5A 50/60Hz, Stromverbrauch 600W

Foto-Show

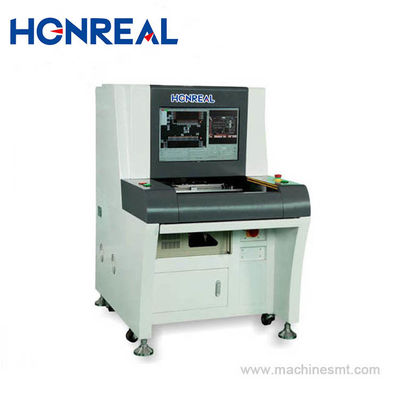

Off-line automatisierte optische Inspektionsausrüstung, AOI-PCB-Maschine für Industrie

Zertifizierung

Unser Service

1. Vorabberatung: Bietet professionelle SMT-Lösungen für die gesamte Linie.
2. Werksgarantie: Einjährige Werksgarantie.
3. Installation: Vor-Ort-Installation und Inbetriebnahme zur Gewährleistung einer reibungslosen Produktion.
4. Technische Schulung: Bietet professionelle Schulungen von Level 1 bis Level 3.
5. Technischer Support: Bietet 7x24 technischen Support.
6. Software-Upgrade: Bietet lebenslange kostenlose Software-Upgrades für alle Produkte.

Kontaktieren Sie uns

Unternehmen	Shenzhen Honreal Technology CO.,Ltd.
Adresse	Nr. 15, Shangnan Hongma Road, Shajing Street, Baoan District, Shenzhen, Provinz Guangdong, China
Tel	+86755 2302 0279
Fax	+86 755 2330 6782
Postleitzahl	518125
Skype/Whatsapp/Wechat	+8613715227009
