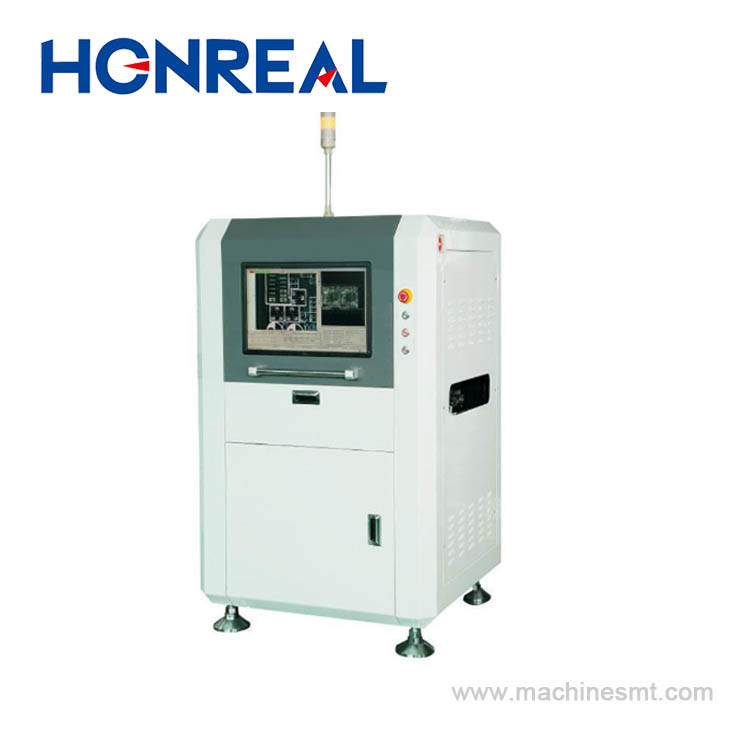

Name: Automatisches Inspektionssystem SMT AOI Maschine Automatische PCB Optikprüfung
Brand: Shenzhen Honreal Technology Co.,Ltd
SKU: H800
Price: 25,500.00 USD
Availability: InStock

Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat

Eigenschaften

Technische Daten

Kamera: CCD Farbkamera

Breitenanpassung: automatisch

PCB-Größe: 20 mm × 20 mm bis 360 mm x 400 mm

Mindestteile: 01005 Chip

Genauer Standort: < 8 μm

Bewegungsgeschwindigkeit: 830 mm/SEC (MAX)

Anzeige: 22 " Anzeige

Maschinenabmessung: L980 mm × 980 mm × 1600 mm

Hervorheben:

SMT AOI-Inspektionssystem

Inline AOI-Inspektionsmaschine

Automatische PCB AOI-Inspektionsmaschine

Grundinformation

Herkunftsort: China

Markenname: HONREAL

Zertifizierung: CE ISO

Modellnummer: H800

Zahlung und Versand AGB

Verpackung Informationen: WoodenCase

Lieferzeit: 15 Arbeitstage

Zahlungsbedingungen: L/C, T/T, Western Union

Versorgungsmaterial-Fähigkeit: 100 Stück/Monat

Galerie

Automatisches Inspektionssystem SMT AOI Maschine Automatische PCB Optikprüfung

Produkt-Beschreibung

Automatisches Inspektionssystem SMT AOI Maschine Automatische PCB Optikprüfung

Beschreibung

1Einfache Bedienung und multifunktionale AOI

Es kann an mehreren Qualitätskontrollstellen in der SMT-Linie platziert werden, um die Qualität des 2D-Paste-Drucks zu überprüfen, Komponentenfehler vor dem Rückflusslöten zu überprüfen,Prüfung der PCBA-Qualität nach dem Wiederauflösungs- und DIP-Wellenlöten.

2Einfache Schnittstelle.

Einfache Softwareschnittstelle für den täglichen und effektiven Betrieb
Die Arbeitsanleitung, macht die Ausrüstung zu halten konsequent
Die Software ist umfassend und flexibel
Die niedrigste Ausbildungsforderung

Durch die Oberflächenfarbe, Helligkeit, Lötkugelform und Farbmerkmale, um zu überprüfen, ob es eine Lötkugel auf der Leiterplatte gibt.kann auch die gesamte PCB durch den Inspektionsrahmen untersuchen.
3.BGA-Kontrollfunktion
Diese Funktion wird vor der Montage verwendet, um zu prüfen, ob nicht ausreichend Löt, fehlende Kugel, Lötbrücke usw. vorhanden sind.

H800 Technischer Parameter:

Kategorie

Projekt

Spezifikationen

Visuelles Identitätssystem

Inspektion	Mit Hilfe von mehreren Algorithmen synthetisch wie Widm, Farbbildkontrasttechnologie, Farbextraktionstechnologie, Ähnlichkeit, Zwei-Werte-Handling-Technologie, Ocr/Ocv und so weiter.
Kamera	5 Millionen Farb-CD-Kamera: 10um/15um/18um/20um/25um
Lichtquelle	Ringförmiges dreidimensionales Mehrkanal-Farblicht, je nach Anwendung wählen Sie RGB/RGBW/RGBR/RWBR
Bildverarbeitungsgeschwindigkeit	0201 Komponenten	< 7,6 ms
Bildverarbeitungsgeschwindigkeit	Zeit pro Bild	220 ̊450 ms
Testinhalte	Fehler beim Kleben	Fehl ausgerichtet, Überfluss, Unzureichend, Kleben offen, Fleck
	Komponentenfehler	Fehlende, falsch ausgerichtete, verzerrte, Tombstone, Billboard, umgekehrte, umgekehrte Polarität, falsch, beschädigt
	Lötfehler	Überfluss, Unzureichend, Kurzlöter, Fleck
	Inspektion der Wellenlösung	Überfluss, unzureichend, kurz, Überschuss, Lösemangel

Mechanismus-System

PCB-Größe	20 mm × 20 mm bis 400 mm x 360 mm (Können größere Größe nach Kundenbedarf herstellen)
PCB-Fahrzeug	Links nach rechts (optional, von rechts nach links),PCB-Festigung: von unten nach oben, automatisches Laden und Entladen von PCBs, einstellbare Abstand, SMEMA-Standard entspricht.
PCB-Dicke	0.3 mm ~ 5.0 mm
PCB Warp Toleranz	< 5 mm
Komponentenfreigabe	Oberseite <35 mm, Unterseite <35 mm
Mindestraumteile	01005 Chip und 0,3mm Pitch
X,Y-Plattform	Fahrer	AC-Server
	Genauer Standort	< 8um
	Bewegungsgeschwindigkeit	830 mm/SEC (MAX)

Software-System

Betriebssystem	Microsoft Windows 7 X64
Kontrolle und Erkenntnis	Eigenschaften	Widm, Studie Ok Vorlage, automatisch vorlage Bildgebung, Identifizieren von Daten und Fehler numerischen Wert
Kontrolle und Erkenntnis	Betrieb	Graphische Programmierung, nehmen Sie mit Chip-Bibliothek und erhalten Sie einen Inspektionsrahmen entsprechend Chip-Form, Aureate Position, Mikron-Anpassung, und einfache Programmierung
Netzwerk	Kommunikationshafen	SMEMA,
Netzwerk	Betrieb	Grafikprogrammierung, Chinesisch, Englisch

Steuerungssystem

Hostcomputer	CPU:Intel E3, Speicher: 16 GB, Festplatte: 1 TB
Anzeige	22 "LED-Display

Andere Parameter

Maschinenabmessung ((LWH)	L980 mm × 980 mm × 1600 mm
Gewicht	Ungefähr 600 kg
Macht	AC220v, 10%, Einzelphase 5a 50/60hz, Stromverbrauch 600w
