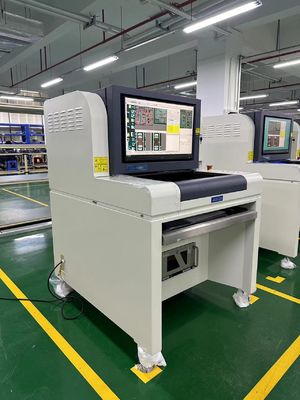

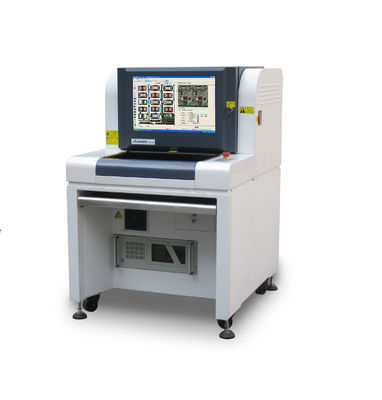

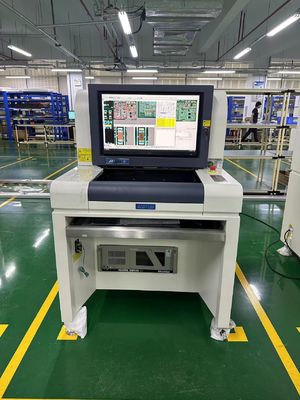

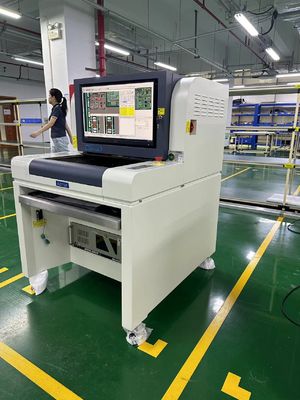

Aleader ALD7120 2D Offline AOI PCB automatisierte optische Inspektionsmaschine mit 220V/50Hz Stromversorgung
  • Name
  • Name
  • Name
  • Name

Aleader ALD7120 2D Offline AOI PCB automatisierte optische Inspektionsmaschine mit 220V/50Hz Stromversorgung

Mindestbestellmenge: 1 Satz
Standardverpackung: WoodenCase
Lieferfrist: 15 Arbeitstage
Zahlungsmethode: L/C, T/T, Western Union
Lieferkapazität: 100 Stück/Monat
Detailinformationen
Produktbeschreibung
Detailinformationen
Herkunftsort
China
Markenname
Aleader
Zertifizierung
CE ISO
Modellnummer
ALD7120
Produktname:
AOI-Inspektionsmaschine
Lichtquelle:
RGB-LED-Lichtquelle Ringstruktur
PCB-Größe:
20 mm × 20 mm bis 350 mm × 450 mm
Mindestteile:
01005 Chip
Genauer Standort:
< 8 μm
Anzeige:
22 "LED-Display
Gewicht:
Ungefähr 480 kg
Stromversorgung:
220V/50Hz
Hervorheben:

PCB-AOI-PCB-Inspektionsmaschine

,

2D Offline AOI-PCB-Inspektionsmaschine

,

PCB-automatische optische Inspektionsmaschine

Produktbeschreibung

Hochpräzise SMT-Leiterplatten-AOI, automatisierte optische Inspektionsmaschine für Leiterplatten



Das ALeader ALD7120 2D Offline AOI-System wurde speziell für kleine und mittelgroße SMT-Shops entwickelt.


Mit seiner geringen Stellfläche und dem leisen Betrieb kann der ALD7120 sowohl in der Produktion als auch im Laborumfeld eingesetzt werden.

Das System nutzt die hochmoderne i3D-Technologie und ist mit einer Hochgeschwindigkeitskamera und einem multidirektionalen
Beleuchtungsmodul ausgestattet.


Die Standardkonfiguration umfasst SPC- und Reparatursoftware, die auf dem System installiert sind.

Der ALD7120 kann zur Inspektion von Leiterplatten nach dem Reflow, nach der Welle, von Komponenten auf Klebstoffen und mehr verwendet werden.


 Funktionsspezifikationen ALD7120 ALD7130 ALD7150


Testplatine


Nach dem Reflow
Testmethode

Viele führende internationale Algorithmen wie TOC, Histogramme, Match, Short, OTHER,

CREST, PIN-Algorithmen, automatische Parametereinstellung für verschiedene Testpunkte.


Kamera


Intelligente digitale Industriekamera mit hoher Geschwindigkeit


Auflösung/Bereich/Geschwindigkeit

(Standard):(Option):

(Option):

15μm/Pixel 10μm/Pixel

8μm/Pixel

Sichtfeld: 36,00 mm x 30,72 mm Sichtfeld: 24,00 mm x 20,48 mm

Sichtfeld: 19,20 mm x 16,38 mm

(Geschwindigkeit)<200ms>

(Geschwindigkeit)<200ms>


Licht


Extra helles RRGB-Koaxialring-LED-Licht (Farblicht)


Programmmodus


Manuelle Programmierung, automatischer Rahmen, CAD-Eingabe entspricht automatisch der Komponentenbibliothek


Fernbedienung


Fernsteuerung über TCP/IP. Überprüfen, Starten oder Stoppen der Maschine oder Ändern der Prozeduren jederzeit.
Inspektionsartikel

Schlechte Erscheinung wie Fehlausrichtung, unzureichend, kurz, fehlend, schief, Plakatwand, seitliche Montage, umgekippt,

falsches Teil, beschädigt, Polarität, Pseudo-Löten, fehlendes Lot, übermäßiger Kleber, Lötleere, Löt-Abdeckstift


Besondere Merkmale


Mehrere Programme gleichzeitig laufen lassen (automatische Programmwechselunterstützung)


SPC- und Programmsteuerung


Statistische Analyse aller Testdaten, Überprüfung der Produktions- und Qualitätsanalyse überall, Ausgabe von Excel-, Txt-Dateien möglich


Barcode-System


Kamera kann Barcode automatisch lesen und übertragen (eindimensional oder zweidimensional), Multi-Mark-Funktion (einschließlich Bad Mark)


Servermodus


Administrative Daten von vielen AOI über zentralen Server


Betriebssystem

 Windows


Anzeige/Ausgabe


LCD
Systemspezifikationen


Leiterplattengröße

 50×50mm (min) bis 430×330mm (max) 50×50mm (min) bis 620×460mm (max) 50×50mm (min) bis 870×650mm (max)


Leiterplattendicke

 0,3 bis 5 mm


Klemmensystem Randabstand

 Oben: 3,5 mm Unten: 3,5 mm


Leiterplattengewicht

 3 kg


Leiterplattentoleranz


weniger als 5 mm oder 2 % der Leiterplattendurchmesserlänge


Leiterplattenhöhe

 Oberseite: 30 mm Unterseite: 80 mm Oberseite: 30 mm Unterseite: 120 mm

Oberseite: 30 mm

Unterseite: 120 mm


Förderband


Automatische Klemmung, automatische Kompensation zur Vermeidung von Verzerrungen


Förderbandhöhe

 850 bis 920 mm


Förderbandrichtung


Links nach rechts oder rechts nach links


X/Y-Treiber


Schnecken- und AC-Servotreiber, Leiterplatte fixiert, Kamera in XY, genehmigt mit CTQ


Stromversorgung


AC230V 50/60 weniger als Hz 0,5 KVA


Druckluft


Keine Druckluft verwendet


Gewicht


ca. 290 kg


ca. 400 kg


ca. 550 kg


Abmessungen

 870×1070×1310mm (L×B×H) 1090×1360×1390mm (L×B×H) 1340×1750×1615mm (L×B×H)


Luftfeuchtigkeit


10 bis 35 °C 35 bis 80 % RH (kein Tau)


Zertifikat


Entspricht CE-Norm


Aleader ALD7120 2D Offline AOI PCB automatisierte optische Inspektionsmaschine mit 220V/50Hz Stromversorgung


Unternehmensinformationen


Shenzhen Honreal Technology Co.,Ltd ist ein nationales High-Tech-Unternehmen, das sich auf Forschung und Entwicklung, Produktion und Vertrieb von SMT-Geräten spezialisiert hat. Beliefert die Top-500-Elektronikunternehmen der Welt. Das Stammkapital des Unternehmens beträgt 5 Millionen. Seit der Gründung des Unternehmens hat Honreal die technologische Entwicklung als Kern, die Qualität als Überleben, unabhängige Forschung und Entwicklung und kontinuierliche Innovation verfolgt. Nach kontinuierlichen Bemühungen verfügt es über eine Reihe von High-Tech-Erfindungspatenten


Aleader ALD7120 2D Offline AOI PCB automatisierte optische Inspektionsmaschine mit 220V/50Hz Stromversorgung


Zertifizierung


Aleader ALD7120 2D Offline AOI PCB automatisierte optische Inspektionsmaschine mit 220V/50Hz Stromversorgung


FAQ

F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschinenserie vor der Auslieferung strengen Tests unterzogen wird, um die hervorragende Leistung aller Produkte zu gewährleisten.


F: Wie ist die Schulung?

A: Nach dem Kauf unserer Maschinen können Ihre Ingenieure in unser Unternehmen kommen oder es ist sehr einfach zu bedienen

die Maschine gemäß dem Schulungsvideo und der Bedienungsanleitung, die Bedienungsanleitung wird zusammen mit der Maschine geliefert.


F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, Sie wissen, dass unser Unternehmen den Service für kundenspezifische Logos perfekt unterstützt, wir tun dies. Außerdem ist es völlig kostenlos, teilen Sie uns einfach Ihre Anforderungen mit.


F: Sind diese Maschinen schwer zu bedienen?

A: Nein, überhaupt nicht schwer. Für unsere bisherigen Kunden reichen höchstens 2 Tage aus, um den Umgang mit den Maschinen zu lernen.
