Automatische visuelle AOI-Inspektionsmaschine Ausrüstung elektrische Taste gesteuert

Inspektion

Mit Hilfe von mehreren Algorithmen synthetisch wie Widm, Farbbildkontrasttechnologie, Farbextraktionstechnologie, Ähnlichkeit, Zwei-Werte-Handling-Technologie, Ocr/Ocv und so weiter.

Kamera

5 Millionen Farb-CD-Kamera: 10um/15um/18um/20um/25um

Lichtquelle

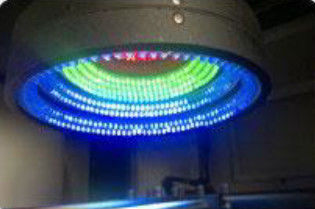

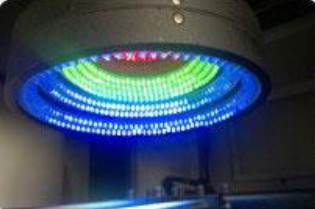

Ringförmiges dreidimensionales Mehrkanal-Farblicht, je nach Anwendung wählen Sie RGB/RGBW/RGBR/RWBR

Bildverarbeitungsgeschwindigkeit

0201 Komponenten

< 10 ms

Zeit pro Bild

< 170 ms

Testinhalte

Paste Printig-Mängel

Fehl ausgerichtet, Überfluss, Unzureichend, Kleben offen, Fleck

Komponentenfehler

Fehlende, falsch ausgerichtete, verzerrte, Grabstein, Billboard, überschwollen, umgekehrte Polarität, falsch, beschädigt

Lötfehler

Überfluss, Unzureichend, Kurzlöter, Fleck

Anti-statische Maßnahmen

Anti-statische Steckdose, Anti-statische Kränze

PCB-Größe

20 mm × 20 mm bis 450 mm x 350 mm (Können größere Größe nach Kundenbedarf herstellen)

PCB-Dicke

0.3 mm ~ 5.0 mm

PCB Warp Toleranz

< 5 mm

Komponentenfreigabe

Oberste < 35 mm, Unterste < 75 mm

Mindestraumteile

01005 Chip und 0,3mm Pitch

X,Y-Plattform

Fahrer

AC Serverv

Genauer Standort

< 8um

Bewegungsgeschwindigkeit

830 mm/SEC (MAX)

Betriebssystem

Windows 7 64-Bit

Kontrolle und Erkenntnis

Eigenschaften

Widm, Studie Ok Vorlage, automatisch vorlage Bildgebung, Identifizieren von Daten und Fehler numerischen Wert

Betrieb

Graphische Programmierung, nehmen Sie mit Chip-Bibliothek und erhalten Sie einen Inspektionsrahmen entsprechend Chip-Form, Aureate Position, Mikron-Anpassung, und einfache Programmierung

Das ist Mark.

Marke Zahlen

0 2 Marken können ausgewählt werden

Geschwindigkeit erkennen

0.5s/Pcs

Hostcomputer

CPU:Intel E3, Speicher: 16 GB, Festplatte: 1 TB

Anzeige

22 "LED-Display

Maschinenabmessung ((L*W*H)

L1120 mm × 900 mm × 1400 mm

Gewicht

Ungefähr 480 kg

Macht

AC220v, 10%, Einzelphase 5a 50/60hz, Stromverbrauch 600w
