High Precision SMT PCB AOI, PCB-automatische optische Inspektionsmaschine

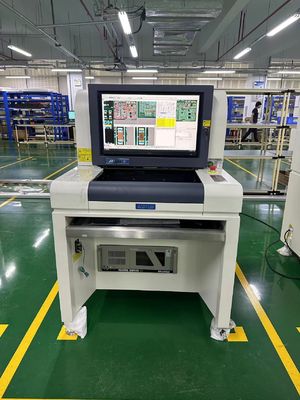

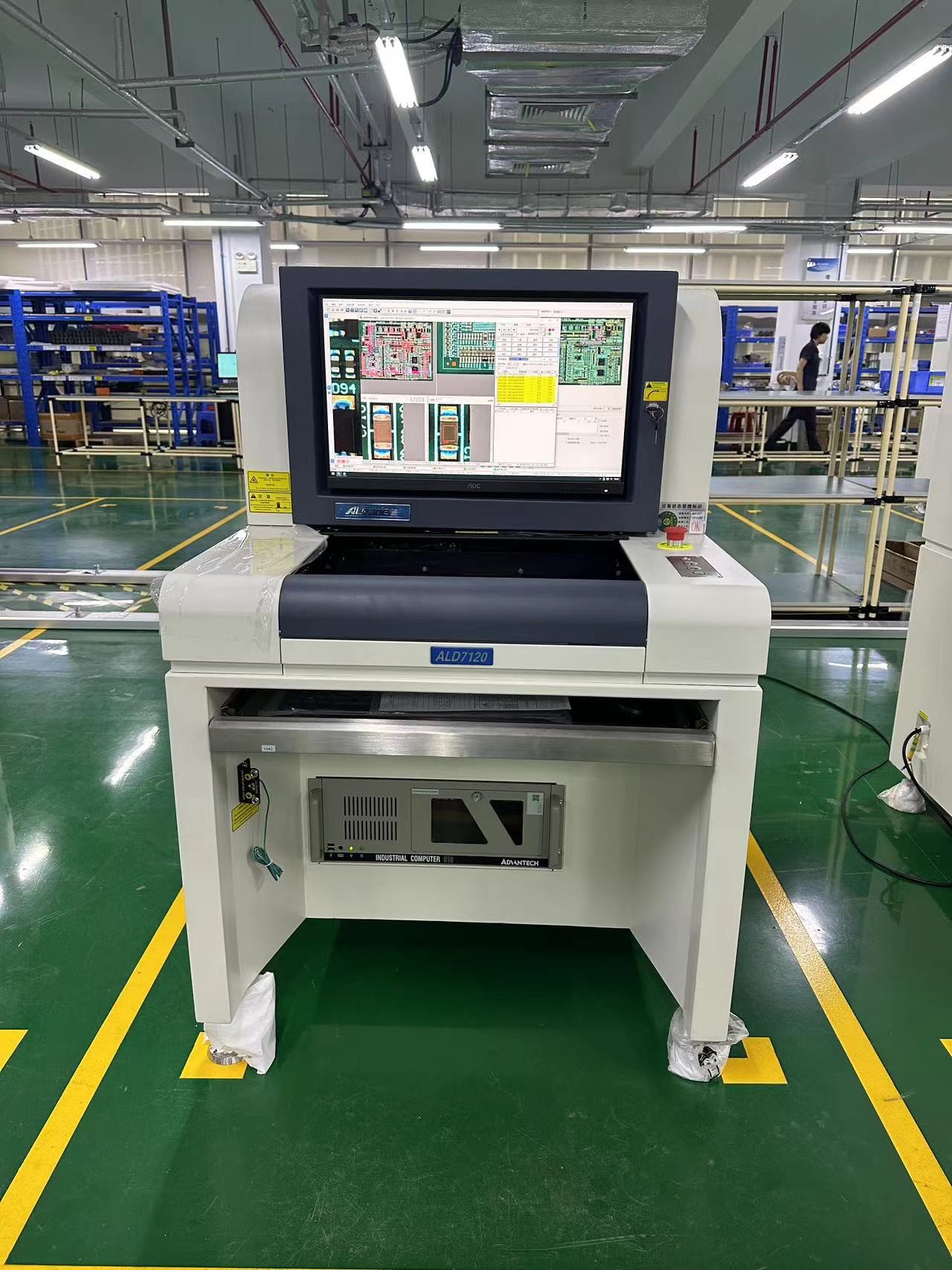

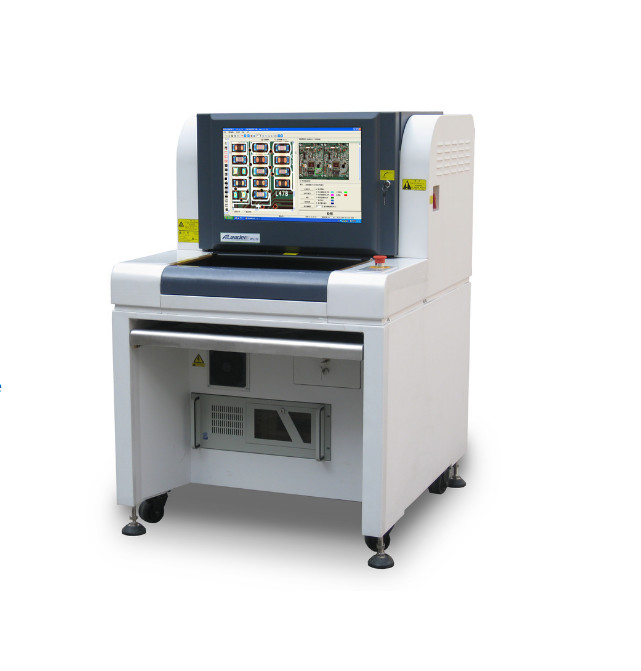

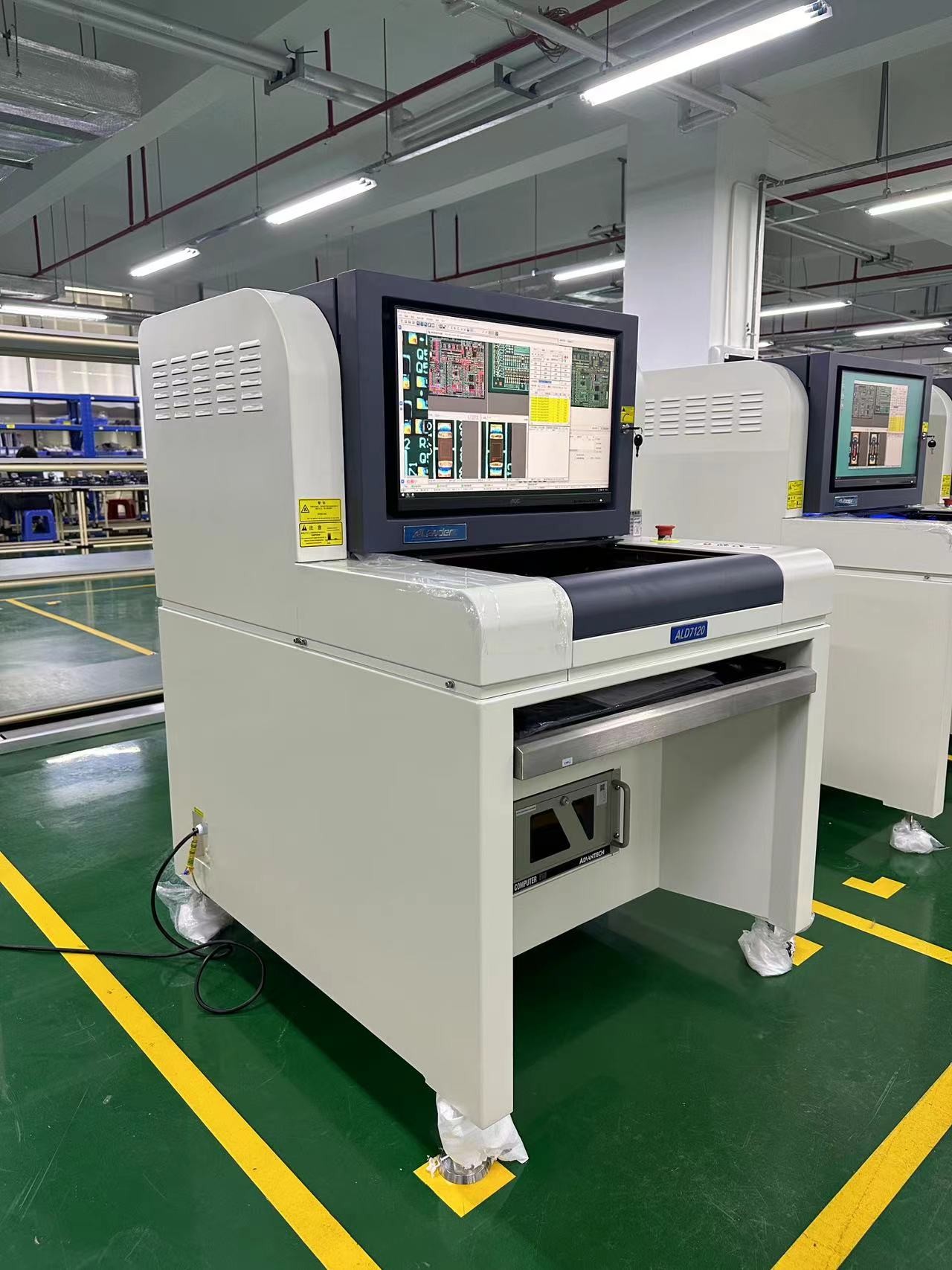

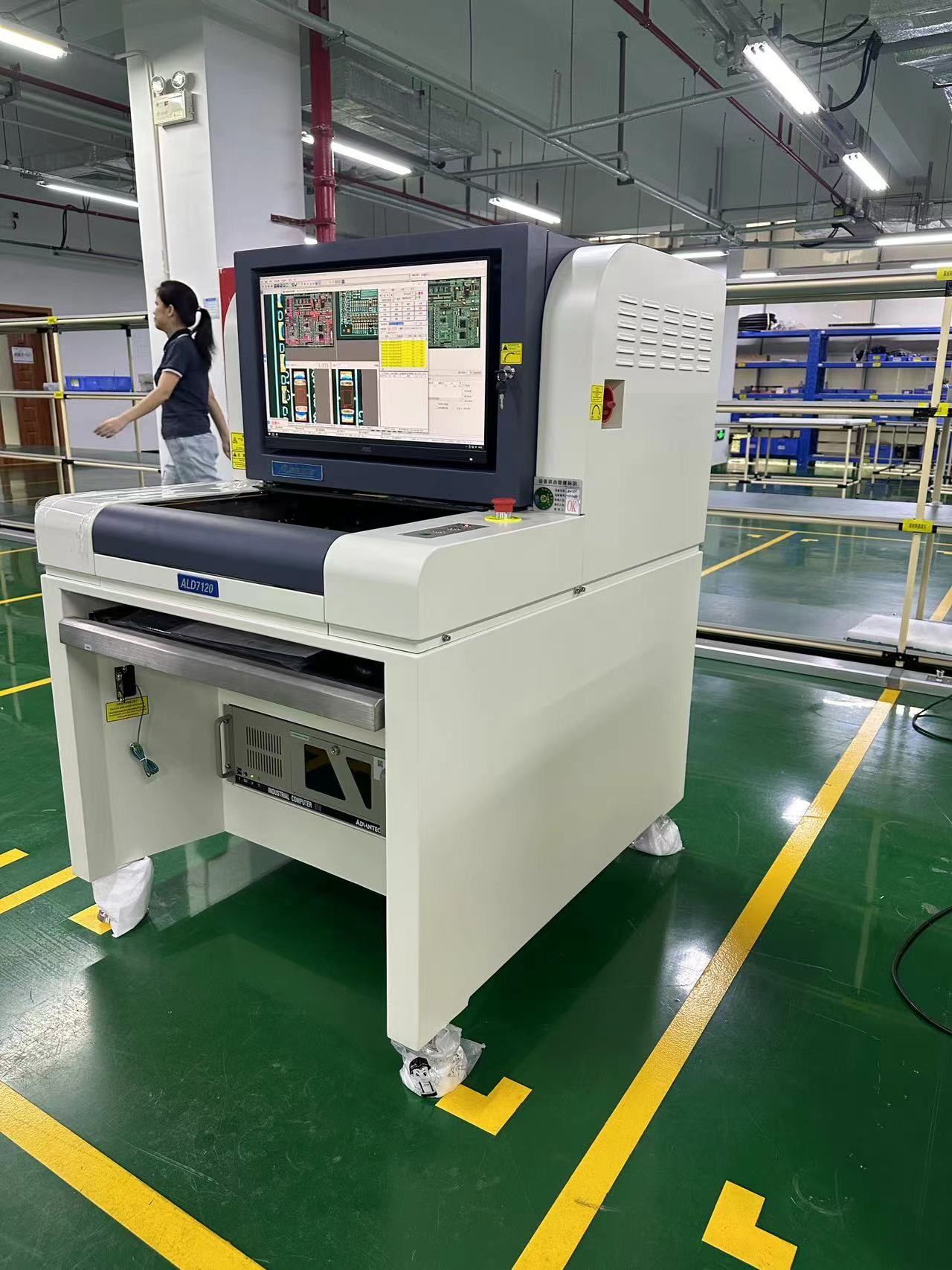

ALeader ALD7120 2D Offline AOI-System ist speziell für kleine und mittlere SMT-Geschäfte konzipiert.
Mit seinem geringen Fußabdruck und seinem leisen Betrieb kann ALD7120 sowohl in der Produktion als auch im Labor eingesetzt werden.
Das System nutzt modernste i3D-Technologie und ist mit der Hochgeschwindigkeitskamera und dem
Lichtmodul.
Die Standardkonfiguration umfasst SPC- und Reparatursoftware, die auf dem System installiert ist.
Der ALD7120 kann verwendet werden, um PCB nach Rückfluss, nach Welle, Komponenten auf Klebstoffen und mehr zu untersuchen.
| Funktionale Spezifikationen | ALD7120 | ALD7130 | ALD7150 | |||
|
Prüfungsausschuss |
Nach dem Rückfluss |
|||||
| Prüfmethode |
Viele führende internationale Algorithmen wie TOC, Histogramme, Match, Short, OTHER, CREST, PIN-Algorithmen, automatisch eingestellte Parameter nach verschiedenen Testpunkten. |
|||||
|
Kamera |
Hochgeschwindigkeits-intelligente digitale Industriekamera |
|||||
|
Auflösung/Bereich/Geschwindigkeit |
(Standard): (Option): (Auswahl): |
15 μm/Pixel 10 μm/Pixel 8 μm/Pixel |
Ausnahme:36.00mmX30.72mm FOV:24.00mmX20.48mm Ausnahme:19.20mmX16.38mm |
(Geschwindigkeit) < 200 ms/FOV(Geschwindigkeit) < 200 ms/FOV (Geschwindigkeit) < 200 ms/FOV |
||
|
Licht |
Extra helle RRGB-Koaxial-Ring-Tower-LED-Leuchte (Farblicht) |
|||||
|
Programmmodus |
Manuelle Programmierung, automatischer Rahmen, automatischer CAD-Eingang entsprechen der Komponentenbibliothek |
|||||
|
Fernbedienung |
Fernsteuerung über TCP/IP. Überprüfen, starten oder stoppen der Maschine oder ändern die Verfahren jederzeit. |
|||||
| Inspektionspunkte |
Schlechtes Aussehen wie Fehlausrichtung, unzureichend, kurz, fehlt, verzerrt, Werbetafel, auf der Seite montiert, umgeworfen, falsches Teil, beschädigt, Polarität, Pseudo-Lötung, fehlendes Lötmaterial, übermäßiger Klebstoff, Lötleimer, Lötdeckel |
|||||
|
Besondere Merkmale |
Mehrere Programme laufen gleichzeitig (unterstützt automatisches Programmwechsel) |
|||||
|
Zusammenfassung der Produkte und Programmkontrolle |
Statistik und Analyse aller Prüfdaten, Kontrolle der Produktion und Qualitätsanalyse überall, kann Excel, Txt-Dateien ausführen |
|||||
|
Barcode-System |
Die Kamera kann den Barcode automatisch lesen und übertragen ((ein- oder zweidimensionale),Multi-Mark-Funktion (einschließlich Bad Mark) |
|||||
|
Servermodus |
Administrative Daten von vielen AOI über den Zentralserver |
|||||
|
Betriebssystem |
Windows 10 | |||||
|
Anzeige/Ausgabe |
Bildschirm |
|||||
| Systemspezifikationen | ||||||
|
PCB-Größe |
50 × 50 mm (Min) ≈ 430 × 330 mm (Max) | 50 × 50 mm (Min) ≈ 620 × 460 mm (Max) | 50 × 50 mm (Min) ≈ 870 × 650 mm (Max) | |||
|
PCB-Dicke |
0.3 bis 5 mm | |||||
|
Abstand zur Kante des Befestigungssystems |
Top:3.5mm Boden:3.5 mm | |||||
|
PCB-Gewicht |
3 Kilo | |||||
|
PCB-Toleranz |
< 5 mm oder 2% der PCB-Diagonallänge |
|||||
|
PCB-Höhe |
Oberseite: 30 mm Unterseite: 80 mm | Oberseite: 30 mm Unterseite: 120 mm |
Oberseite: 30 mm Unterseite: 120 mm |
|||
|
Transportfahrzeug |
Automatische Klemme, automatische Kompensation zur Vermeidung von Verzerrungen |
|||||
|
Höhe des Förderers |
850 bis 920 mm | |||||
|
Beförderungsrichtung |
Links→ rechts oder rechts→links |
|||||
|
X/Y Fahrer |
Schraub- und Wechselstrom-Servo-Treiber, PCB-fest, Kamera in XY, genehmigt mit CTQ |
|||||
|
Stromversorgung |
AC230V 50/60 Hz weniger als 0,5 KVA |
|||||
|
Druckluft |
Nicht verwendete Druckluft |
|||||
|
Gewicht |
Ungefähr 290 Kilo. |
Ungefähr 400 Kilo. |
Ungefähr 550 Kilo. |
|||
|
Abmessung |
870 × 1070 × 1310 mm (L × W × H) | 1090 × 1360 × 1390 mm (L × W × H) | 1340 × 1750 × 1615 mm (L × W × H) | |||
|
Luftfeuchtigkeit |
10°C 35°C 80% (ohne Tau) |
|||||
|
Bescheinigung |
Gemäß der CE-Norm |
|||||
Unternehmensinformationen
Shenzhen Honreal Technology Co., Ltd. ist ein nationales Hightech-Unternehmen, spezialisiert auf Forschung und Entwicklung von SMT-Ausrüstungen, Produktion, Vertrieb..Das eingetragene Kapital des Unternehmens beträgt 5 Millionen. Seit der Gründung des Unternehmens hat Honreal die Entwicklung der Technologie als Kern, Qualität als Überleben,unabhängige Forschung und EntwicklungNach kontinuierlichen Bemühungen verfügt es über eine Reihe von Hightech-Erfindungspatenten.
Häufig gestellte Fragen
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
