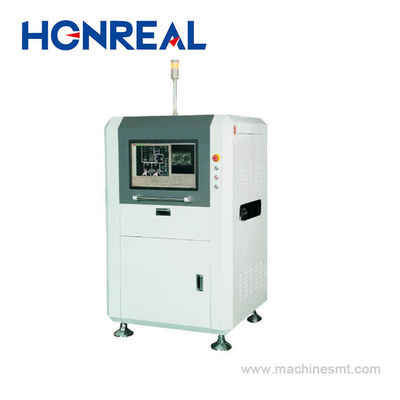

Online SMT AOI Inspektionsmaschine automatisch für optische Inspektion

1 Satz
MOQ
Negotiable
Preis
Online SMT AOI Inspektionsmaschine automatisch für optische Inspektion
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Kamera: CCD Farbkamera
Breitenanpassung: Automatisch
PCB-Größe: 20 mm × 20 mm bis 360 mm x 400 mm
Mindestteile: 01005 Chip
Genauer Standort: < 8 μm
Bewegungsgeschwindigkeit: 830 mm/SEC (MAX)
Anzeige: 22 " Anzeige
Maschinenabmessung: L980 mm × 980 mm × 1600 mm
Markieren:

Online-AOI-Inspektionsmaschine

,

SMT AOI-Inspektionsmaschine
Grundinformation
Herkunftsort: China
Markenname: HONREAL
Zertifizierung: CE ISO
Modellnummer: H800
Zahlung und Versand AGB
Verpackung Informationen: WoodenCase
Lieferzeit: Tage 15work
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100sets/month
Produkt-Beschreibung

Online Smt Aoi Maschinen Automatisches optisches Inspektionssystem Aoi Ausrüstung



Eigenschaften:
1. HD-Farbe globale Belichtung Digitalkamera Geschwindigkeit erhöhen 30%.
2Telezentrische Linse mit hoher Feldtiefe, die die Lötverbindungen an der Seite hoher Bauteile messen kann.
3Unterstützung der Erkennung von SMT vorderen, hinteren und dip Station.
4Unterstützung der Inspektion von Verpackungskomponenten 0201 und 01005.
5. CAD-Datenimport, automatische Verknüpfung der Komponentenbibliothek, automatische Farbwahl.
6Wirklich non-stop Offline-Programmierung und Programm Aktualisierung.
7. MES-Daten-Docking, um intelligente Fabrik zu realisieren.
8Unterstützung von zentralisiertem Management und Ferndienst.



H800 Technischer Parameter:

Kategorie Projekt Spezifikationen
Visuelles Identitätssystem
Inspektion Mit Hilfe von mehreren Algorithmen synthetisch wie Widm, Farbbildkontrasttechnologie, Farbextraktionstechnologie, Ähnlichkeit, Zwei-Wert-Handling-Technologie, Ocr/Ocv und so weiter.
Kamera 5 Millionen Farb-CD-Kamera: 10um/15um/18um/20um/25um

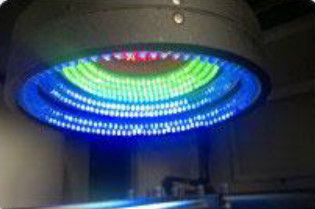

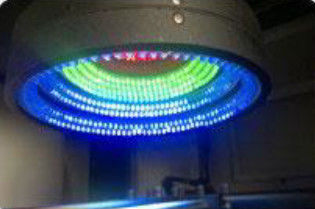

Lichtquelle Ringförmiges dreidimensionales Mehrkanal-Farblicht, je nach Anwendung wählen Sie RGB/RGBW/RGBR/RWBR
Bildverarbeitungsgeschwindigkeit 0201 Komponenten < 7,6 ms
Zeit pro Bild 220 ̊450 ms
Testinhalte Fehler beim Kleben Fehl ausgerichtet, Überfluss, Unzureichend, Kleben offen, Fleck
Komponentenfehler Fehlende, falsch ausgerichtete, verzerrte, Tombstone, Billboard, umgekehrte, umgekehrte Polarität, falsch, beschädigt
Lötfehler Überfluss, Unzureichend, Kurzlöter, Fleck
Inspektion der Wellenlösung Überfluss, unzureichend, kurz, Überschuss, Lösemangel
Mechanismus-System
PCB-Größe 20 mm × 20 mm bis 400 mm x 360 mm (Können größere Größe nach Kundenbedarf herstellen)
PCB-Fahrzeug Links nach rechts (optional, von rechts nach links),PCB-Festigung: von unten nach oben, automatisches PCB-Laden und Entladen, einstellbare Abstand, SMEMA-Standard entspricht.
PCB-Dicke 0.3 mm ~ 5.0 mm
PCB Warp Toleranz < 5 mm
Komponentenfreigabe Oberseite <35 mm, Unterseite <35 mm
Mindestraumteile 01005 Chip und 0,3mm Pitch

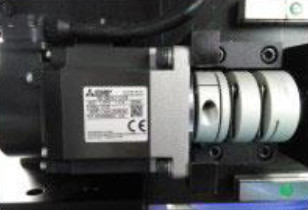

X,Y-Plattform Fahrer AC-Server
Genauer Standort < 8um
Bewegungsgeschwindigkeit 830 mm/SEC (MAX)
Software-System
Betriebssystem Microsoft Windows 7 X64
Kontrolle und Erkenntnis Eigenschaften Widm, Studie Ok Vorlage, automatisch vorlage Bildgebung, Identifizieren von Daten und Fehler numerischen Wert
Betrieb Graphische Programmierung, nehmen Sie mit Chip-Bibliothek und erhalten Sie einen Inspektionsrahmen entsprechend Chip-Form, Aureate Position, Mikron-Anpassung, und einfache Programmierung
Netzwerk Kommunikationshafen SMEMA,
Betrieb Grafikprogrammierung, Chinesisch, Englisch
Steuerungssystem
Hostcomputer CPU:Intel E3, Speicher: 16 GB, Festplatte: 1 TB
Anzeige 22 "LED-Display
Andere Parameter
Maschinenabmessung ((L*W*H) L980 mm × 980 mm × 1600 mm
Gewicht Ungefähr 600 kg
Macht AC220v, 10%, Einzelphase 5a 50/60hz, Stromverbrauch 600w



Die Costomer Show



Online SMT AOI Inspektionsmaschine automatisch für optische Inspektion 0



Unternehmensinformationen



Shenzhen Honreal Technology Co., Ltd. ist ein nationales Hightech-Unternehmen,Spezialisiert auf Forschung und Entwicklung, Produktion und Vertrieb von SMT-Ausrüstungen.Dienstleistungen für die 500 größten Elektronikunternehmen der Welt.Das eingetragene Kapital des Unternehmens beträgt 5 Mio..Seit der Einrichtung derNach ständigen Bemühungen hat Honreal die Entwicklung von Technologie als Kern, Qualität als Überleben, unabhängige Forschung und Entwicklung und kontinuierliche Innovation fortgesetzt.Es verfügt über eine Reihe von Hightech-Erfindungspatenten .



Online SMT AOI Inspektionsmaschine automatisch für optische Inspektion 1



Zertifizierung

Online SMT AOI Inspektionsmaschine automatisch für optische Inspektion 2



Kontakt
Unternehmen Shenzhen Honreal Technology CO., Ltd.
Anschrift Nr. 15, Straße Shangnan Hongma, Straße Shajing, Bezirk Baoan, Shenzhen, Provinz Guangdong, China
Tel. +86755 2302 0279
Fax +86 755 2330 6782
Postleitzahl 518125
Skype/Whatsapp/Wechat +8613715227009
