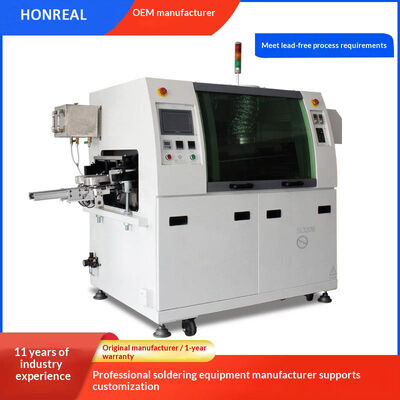

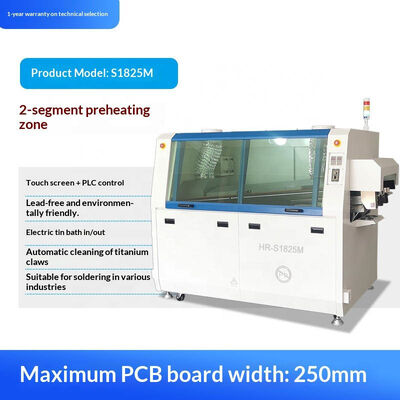

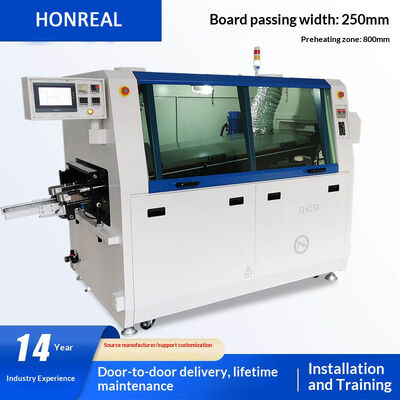

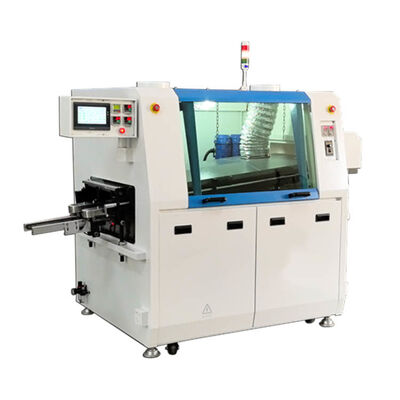

Automatische Mini-Durchgangsloch-Wärme-Leiterplatten-Wellenlötanlage, bleifreie Wellenlötanlage
Technische Daten
| Modell |
Bleifreie Doppelwellen-Lötanlage HR-S1425M |
| Konfiguration |
Touchscreen-Steuerung, zweistufige Heißluftheizung, Doppelwellenspitze, manuelle Zinnofenbedienung, manuelle Reinigung der Titanklauen, Schrittmotor-Sprühschwingung |
| Anzahl der Spitzen |
2 Spitzen |
| Platinenbreite |
Max. 250 mm |
| Kapazität des Zinnofens |
180 kg |
| Vorheizlänge |
600 mm |
| Spitzenhöhe |
12 mm |
| Leiterplatten-Bauteil-Pin-Länge |
10 mm |
| Leiterplatten-Transport-Höhe |
750 ± 20 mm |
| Startleistung |
9 kW |
| Betriebsleistung |
2 kW |
| Leistung des Zinnofens |
6 kW |
| Vorheizleistung |
2 kW |
| Motorleistung |
0,25 kW |
| Steuerungsmethoden |
Touchscreen |
| Gestellabmessungen |
1400 * 1200 * 1500 mm |
| Außenabmessungen |
2200 * 1200 * 1600 mm |
| Leiterplatten-Transportgeschwindigkeit |
0-1,2 m/min |
| Vorheizzonen-Temperatur |
Raumtemperatur bis 180 °C |
| Heizmethode |
Heißluft |
| Anzahl der Kühlzonen |
1 |
| Kühlmethode |
Axiallüfterkühlung |
| Zinnofentemperatur |
Raumtemperatur bis 300 °C |
| Transportrichtung |
Von links nach rechts |
| Temperaturregelungsmethode |
PID+SSR |
| Gesamte Maschinensteuermodus |
Mitsubishi SPS + Touchscreen |
| Flussmittelkapazität |
Max. 5,2 l |
| Sprühverfahren |
Schrittmotor + ST-6 |
| Stromquelle |
3-Phasen-5-Leiter-System, 380 V, 50 Hz |
| Luftzufuhr |
4-7 kg/cm², 12,5 l/min |
| Gewicht |
600 kg |
Leiterplattenanforderungen
- Höhenbegrenzung der Bauteile auf einer Leiterplatte: 90 mm
- Längenbegrenzung der Leiterplatten-Bauteilfüße: 10 mm
- Die Richtung des Leiterplatten-Transports: Von links nach rechts
Flussmittel-Sprühkomponente
Blaskopf: ST-6-System mit einem Sprühbereich von 20-65 mm, einstellbarem Fächerwinkel, Düsenhöhe einstellbar von 50 bis 200 mm, maximale Durchflussrate von 60 ml/min
Luftwegsystem: Importierte Filter, Steuerventile und Rohrverbindungen
Sprühdüsen-Bewegungssystem: Schrittmotor mit intelligenter Mitsubishi SPS-Steuerung für selektives Sprühen
Strahlbewegung: Präzisions-Schrittmotor mit Führungsschiene
Flussmittelfilter-Rückgewinnungssystem: Edelstahl-Drahtgeflecht-Filtration unter Verwendung von Fluideigenschaften zur Maximierung der Filtration und Rückgewinnung von überschüssigem Flussmittel
Vorheizkomponente
Erweiterte Vorheizzone: 2-stufiges Heißluft-Vorheizsystem mit 600 mm Gesamtlänge und unabhängiger Temperaturregelung
Temperaturregelung: PID-Regelung
Heizblock: Hochtemperatur-Heißluftturbine mit Hochtemperatur-Keramikheizrohr aus Taiwan
Installationsmodus: Schubladenartiges, modulares Design für bequeme Wartung und Reparatur
Zinnofenkomponenten
Temperaturbereich: Raumtemperatur bis 300 °C
Zinnofenbewegung: Manuelle Bedienung
Erster/Zweiter Wellenabstand: 20-30 mm
Erste Welle: Baozhun-Schockwelle für oberflächenmontierte Bauteile und doppelseitige Pad-Bauteile
Zweite Wellenspitzenentlüftung: Baozun-Konvektionswelle
Design mit geringer Oxidation: Blei-Zinn-Rückstände ≤ 2 kg/8h, bleifreie Zinnrückstände ≤ 1,5 kg/8h (variiert mit Zinnbarrenverunreinigungen)
Wirtschaftsmodus-Betrieb: SPS- und Lichtschaltersteuerung zur Reduzierung unnötiger Abfälle
Wellen-Spitzenmotor: Digitale Steuerung der Spitzenhöhe mit Hochtemperaturmotor der Taiwan TCG Company
Heizblock: Spezielles Langzeitdesign mit Heißluftheizsystem, Taiwan ANV Halbleiterrelais und ±2 °C Zinnflüssigkeitserwärmung
Kühlsystem: Starke Kühlung durch Axiallüfter
Leiterplatten-Transportsystem
Führungsschienen: Hochfeste, verschleißfeste Spezial-Aluminiumschienen mit Hochtemperatur-Edelstahlschienen und Wärmekompensationsstruktur
Parallelität der Führungsschienen: 0,5 mm
Breitenanpassung: Manuelle Breitenanpassung
Kettenspanner: Doppelhakentitanklauen-Splintstandard ≤ 2,5 mm
Übertragungsgeschwindigkeitsbereich: Mindesteinheit: 1 mm/min; Bereich: 0-2200 mm/min
Übertragungsgeschwindigkeitsabweichung: Elektronische Regelung im geschlossenen Regelkreis innerhalb von 0-10 mm/min
Kettenspanner: Einstellbarer Kettenradspanner
Transportmotor: Taiwan TCG 90W Motor mit Überlastschutz
Maschinenstruktur
Körperstruktur: Stromlinienförmiger Rumpfrahmen mit elegantem und langlebigem Design
Struktur der Vorder- und Hintertür: Vollständig geschlossene Strukturen mit maximalem Wartungsraum
Elektrische Steuerungsleistung
Steuerungsmethode: Mitsubishi SPS + Touchscreen
Steuerschnittstelle: Einfache und intuitive Bedienung mit stabiler Leistung
Abnormaler Alarm: Hoch- oder Niedertemperaturalarm
Temperaturregelungsschutz: Stoppt die Heizung, wenn ein Vorheiz- oder Lötofenfehler auftritt
Zubehör Marken & Modelle
| Zubehörname |
Marke und Modell |
| SPS, Touchscreen |
Mitsubishi, Display Control |
| Transportmotor, Getriebe |
Taiwan TCG Einphasig 90W, Zahnradkasten: 1:120K |
| Titanklaue |
Spezielle Titanlegierung Doppelhakenspanner, 1,5 mm dick |
| Zinnofenmotor |
Taiwan TCG 3-Phasen-4-Pol-0,25-kW-Hochtemperaturfest |
| Hilfsrelais |
OMRON MY2, MY4 |
| Frequenzumrichter |
Yatai 0,4 kW |
| Heizrohr |
Taiwan Exhibition, Import von Nickel-Chrom-Draht |
| Fotoelektrischer Schalter |
24V NPN Swiss Joy |
| Halbleiterrelais |
Zuoyi 40A |
| Luftschalter |
Chint |
| Wechselstromschütz |
Chint |
| Thermoelement |
Taiwan Panta, Isolationstyp K |
| Tastenstart |
Schneider |
| Blaskopf |
ST-6 |
Service-System
Haftungszeitraum für Mängel: Alle Zubehörteile haben eine 1-jährige kostenlose Garantie (ohne menschliche Faktoren)
Außerhalb der Garantie: Lebenslange Wartung mit kostenpflichtigem Service (nur Arbeits- und Materialkosten)
Anforderungen an die Arbeitsumgebung
- Belüftete und trockene Werkstatt mit ebenem Boden
- Umgebungstemperatur: 5-45 °C
- Stabile, gut geerdete Stromversorgung mit Nennstrom
Vor dem Einschalten: Überprüfen Sie die Nennleistung, die ordnungsgemäße Erdung und die sicheren elektrischen Anschlüsse.
Über Shenzhen Honreal Technology Co., Ltd
Nationales High-Tech-Unternehmen, spezialisiert auf Forschung und Entwicklung, Produktion und Vertrieb von SMT-Geräten. Wir bedienen die 500 größten Elektronikunternehmen weltweit mit einem eingetragenen Kapital von 5 Millionen. Unser erfahrenes technisches Team konzentriert sich auf Innovation, um die vielfältigen Kundenbedürfnisse durch wertvolle Dienstleistungen zu erfüllen.
Häufig gestellte Fragen
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren strenge Tests jeder Maschine vor der Auslieferung, um eine hervorragende Leistung zu gewährleisten.
F: Wie ist die Schulung?
A: Ingenieure können in unserem Werk geschult werden oder leicht durch bereitgestellte Schulungsvideos und die im Lieferumfang der Maschine enthaltene Bedienungsanleitung lernen.
F: Kann ich mein Logo auf dem Produkt haben?
A: Wir unterstützen uneingeschränkt einen kostenlosen, kundenspezifischen Logo-Service - geben Sie einfach Ihre Anforderungen an.
F: Ist es schwierig, diese Maschinen zu bedienen?
A: Nein, die meisten Kunden lernen die Bedienung innerhalb von 2 Tagen.
