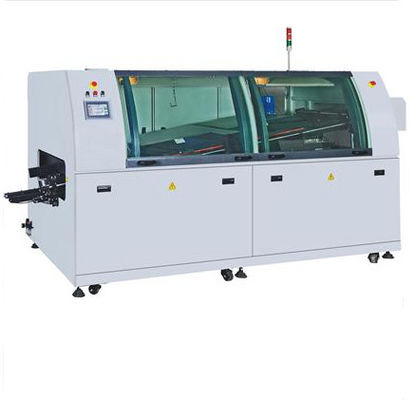

HR-300 LF Bleifrei-Wellen-Lötmaschine
STD: Berührungsbildschirm gesteuert; OPT: Computer gesteuert
¤ Geeignet für Produkte mit geringer Komponentendichte/Hochleistungsanforderung
¤ Motorgetriebener Fluxer Sprühkopf Quer
¤ Japanische Sprühdüsen mit feinen Molekülgrößen
¤ 2 Vorheizgeräte; Heiße Luft+Infrarot
¤ Modulierte Vorheizungsstruktur, für die Wartung praktisch
¤ SIEMENS PLC+PID geschlossener Kreislauf
¤ Optionen für SUS 316L/TA1 Titansolderpot
¤ Manuelle Lötkanne nach oben/nach unten und nach innen/aus rollen
¤ Verschiedene Arten von Lötfinger verfügbar
¤ Neigung von 4-7° einstellbar
¤ Automatischer Fingerreiniger
¤ Kreuzströmung Natürliche Luftkühlung
¤ STD: Berührungsbildschirmsteuerung; OPT: Computersteuerung
| Modell | HR-300LF | Berührungsbildschirm HR-300LF |
| Maschinenabmessung | L3750 × w1350 × H1550 mm | L3750 × W1350 × H1550 mm |
| Gewicht | 800 kg | |
| Farbe | Computergrau | |
| Allgemeine | ||
| Hauptsteuerung | Computer+PLC-Steuerung | Touch-Panel-Steuerung |
| Vorwärmer | 2 | |
| Kühlzone | 1 | |
| Abkühlung der Steigungsgliederung | Natürliche Luftkühlung:3-4° C/s | |
| Abgasanforderung | ≥ 3m'/s × 2 | |
| Druckluftbedarf | > 4 kg/cm2 | |
| Leistungsbedarf | 3 Phase 5 Kabel 38oVac 50/60 Hz | |
| Startverbrauch | ≤ 20 kW | |
| Stetiger Verbrauch | ≤ 7 kW | |
| Zeit für den Aufstieg |
Vorwärme: ca. 15 Minuten. Lötkanne: ca. 90 Minuten |
|
| Temperaturberechnungspunkt |
Vorheizung: Raumtemperatur 200°C Löttopf: Raumtemperatur 300 °C |
|
| Temperaturregelung | PID-Schließschleife kontrolliert | |
| Temperaturgenauigkeit | ±1°C | |
| Temperatur über die Abweichung | ±2°C | |
| Warme Luftströmung | Ungefähr 50CFM | |
| Prozessbreite | 50 bis 300 mm | |
| Prozesshöhe | 750 mm±30 mm | |
| Beförderungsgeschwindigkeit | 0-1800 mm/min | |
| Produktfreigabe |
Verweis auf Finger Grooves; Oberseite ≥ 100 mm;Unterseite ≥ 15 mm |
|
| Fluxer | ||
| Sprühkopf quer | SMC Pneumatische Zylinderantrieb | |
| Molekulare Größe | 20 bis 40 Mikrometer | |
| Durchmesser der Flussdüse | 1.3 mm | |
| Strömungskapazität | 20 Liter | |
| Lötkanne | ||
| Kapazität der Töpfe | 300 kg | |
| Topfmaterial |
mit einer Breite von nicht mehr als 20 mm (Option: Titan TA1) |
|
| Wellenverschiebung | Zwischen Chip und Lambda 36mm | |
| Gesamtbetrag | 00,19-0,21 kg/h | |
Einzelheiten:
Vorheizungssystem:
1Ein Vorheizgerät ist ein Heizgehäuse aus Edelstahl.Heizelemente sind im Gehäuse angeordnet und ein Sensor ist an der Decke des Gehäuses platziert, um die Temperatur genau zu erfassen.
2Ein solcher Vorheizer soll die mit Harz beschichteten PCBs rasch erhitzen und den Fluss aktivieren, um die Kontaminatoren (oxidierte Schichten, Ölflecken usw.) an Verbindungen, Metalloberflächen und Bauteilleitungen zu entfernen.Damit wird der Fluss in vollem GangeDieses Verfahren verdunstet außerdem die im Fluss enthaltene Feuchtigkeit, entfernt flüchtige Lösungsmittel und reduziert die Blasen beim Löt.Es kann die Temperatur sowohl der PCB als auch der Bauteile erhöhen, um zu verhindern, dass sich die PCBs durch plötzliche Temperaturerhöhungen während des Lötens deformieren und dass die Bauteile aufgrund eines zu schnellen Temperaturanstiegs beschädigt werden.
Tägliche Wartung:
(1) Überprüfen Sie regelmäßig, ob die Stromversorgungsspannung normal ist oder nicht.
(2) Ist die Temperatur des Vorheizers aufgrund von Abweichungen zu hoch,Das Steuerungssystem schaltet automatisch die Vorheizung ab und Alarm wird aktiviert, um unseren Temperaturregler und die Heizung zu schützen.Wenn die Temperaturen, die auf dem Thermometer angezeigt werden, zu stark schwanken und kein stabiles Niveau erreichen können,Der Grund kann sein, dass die Warngrenzwerte zu gering eingestellt sind (und entsprechend auf größere Werte zurückgesetzt werden sollten) oder die berührungslosen Schalter defekt sind.
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
