Automatische Wellenlösemaschine Automatische Lötgeräte mit Doppelhaken
Maschine zum Wellenlöten von PCB HR-300E:
● Ausführliche Gestaltung des Erscheinungsbildes, geräumige Glasschiebetür, leicht zu beobachten und zu warten; harmonische Farbe, menschenorientiertes Konzept.
● Touchscreen, einfach zu bedienen.
● Der Fluss wird durch die importierte Sprühpistole zerstochen, und der Wechselverkehrsmodus ist ein Schrittmotor.
● Automatisches Sprühverfolgungssystem, Sprühbereich und -zeit werden automatisch an die Größe der Leiterplatte angepasst und haben die Funktion einer automatischen Reinigungssprühpistole.
● Der Vorheizer hat eine unabhängige Heizmodulkonstruktion mit ausreichend Vorheizraum, effizienter Wärmekompensation und ausreichender und gleichmäßiger Vorheizung.
● Das Zinnöfen-System hat einen externen Heizmodus, eine nahe Wellenkrone, einen verstellbaren Düsenwinkel und einen optionalen Standard- und energiesparenden Betriebsmodus.und kann automatisch, leicht zu reinigen.
● Der Zinnofen ist umweltfreundlich, energiesparend, hocheffizient und mit stabiler Temperatur.
● Die Wellenkrone verwendet Frequenzumwandlungstechnik, eine sehr unabhängige Steuerung, einfache Bedienung und digitale Anzeige.
● Das Datum und die Uhrzeit können entsprechend den Betriebsbedürfnissen für automatisches Starten und Abschalten festgelegt werden.
● Mit automatischer PCB-Zählfunktion, bequem für das Produktionsmanagement.
● Es ist mit einem Schall- und Licht-Alarm, einer SMS-Anforderung und einer Notstoppfunktion ausgestattet.
● PLC- und Touchscreen-Steuerungssystem.
● Die Lötkanne besteht aus Titan, das zu 100% für das bleifreie Lötwerk geeignet ist.
● Der Kunde kann den "L"-Finger für die Palette oder den doppelten Hakenfinger für die Leiterplatte wählen.
| HR-300E - Spezifikationen | |
| Modell | HR-300E |
| PCB-Breite | 50 bis 400 mm |
| Kapazität der Lötkanne | 250 kg |
| Betriebsleistung/Generellleistung | 9 bis 10 kW/18 kW |
| Abmessung | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Nettogewicht | 800 Kilo |
| Steuerungssystem | Touchscreen + Steuerung |
| Fördermotor | 3Ph 220V, 90W |
| Beförderungsgeschwindigkeit | 200MM-1800MM/Min. |
| Strömungskapazität | 60,5 Liter |
| Alkoholkapazität | 40,5 Liter |
| Richtung des PCB-Fahrzeugs | Von links nach rechts |
| Sprühmethode | Schrittmotorantrieb,Linienbahn und gleitender beweglicher Sprüher |
| Sprühgerät | Japan ST-6 |
| Vorwärmzone | 1 einzelne Bodenvorheizzone |
| Vorwärmleistung | 7.5 kW/Zone |
| Material für Löten | Vollständig Ti |
| Heizpfanne | Gusseisen |
| Heizleistung | 1.2KW*7PCS |
| Zahl der Wellen | Doppelwellen |
| Wellenart | Turbulenzen erste Welle und Lambda zweite Welle |
| Schmelzzeit | 60 Minuten |
| Auf- und Abheben von Lötkannen | Handbuch |
| Lötkanne ein- und aus | Motorisiert |
| Fingerreinigungspumpe | 1PH 220V 10W |
| Typ der Finger | Doppelhaken |
| Fingermaterial | Ti |
| Lötwinkel | 5 bis 7° |
| Luftversorgung | 3 bis 5BAR |
| Stromversorgung | 3PH 380V 50HZ |

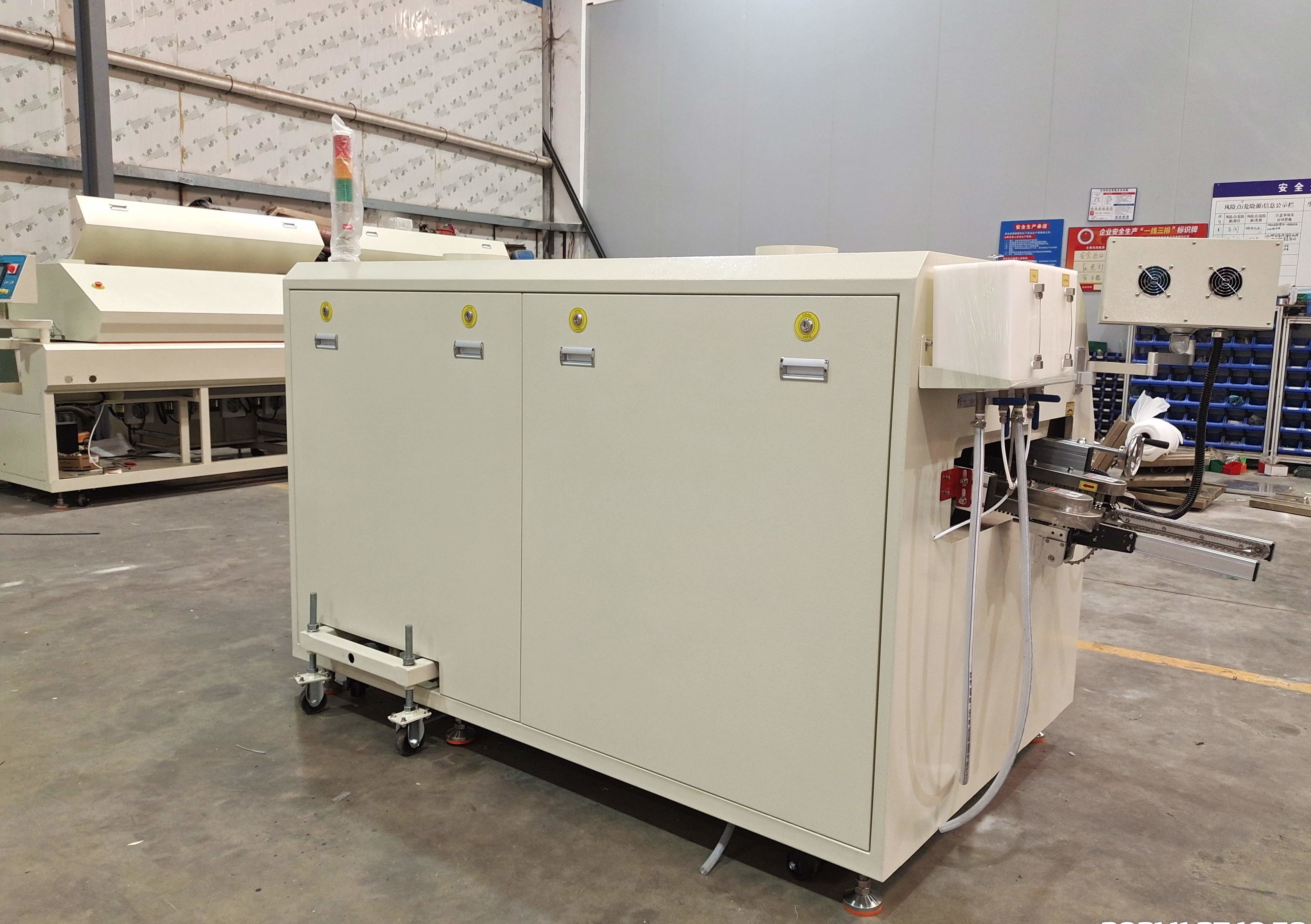

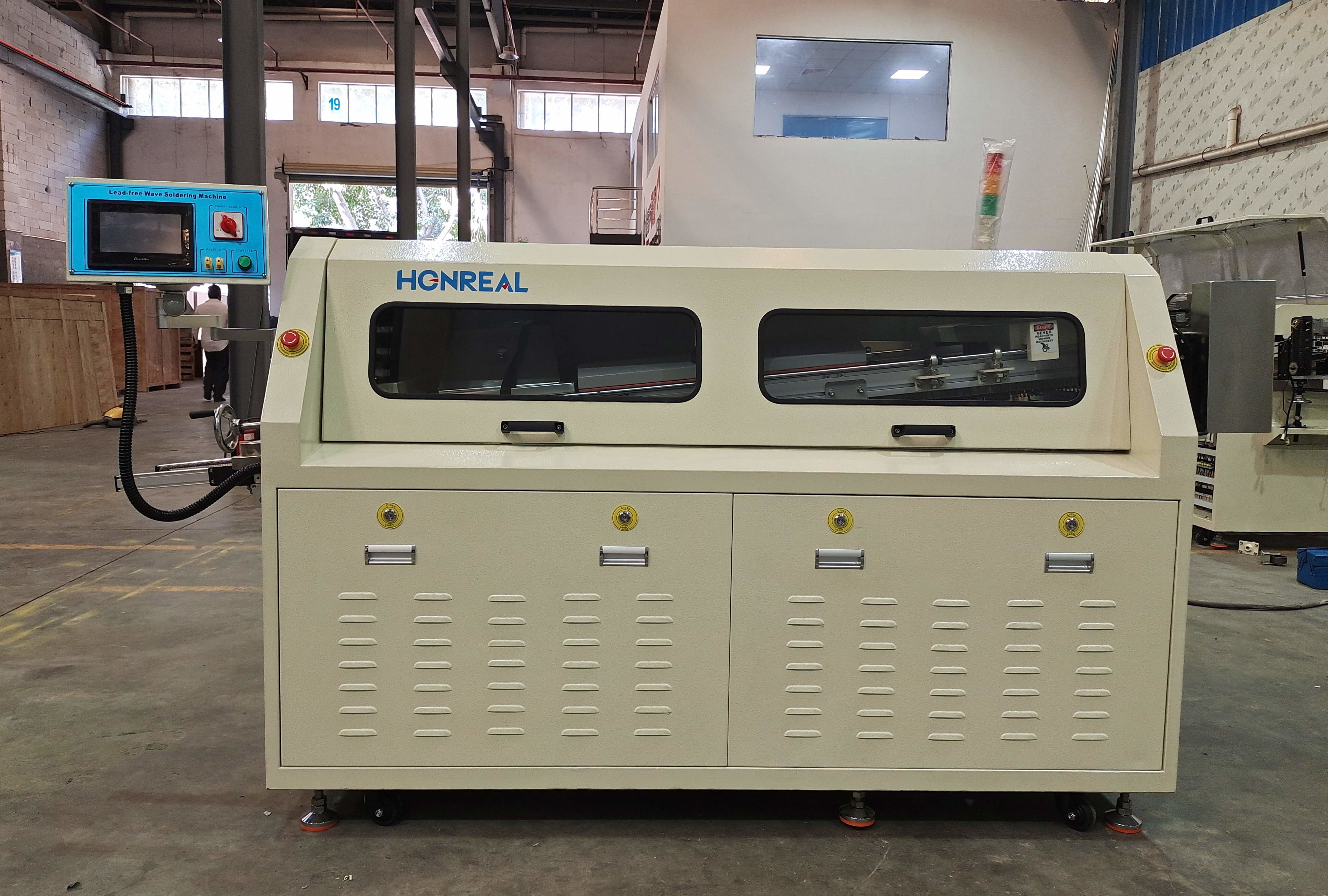

Fotoshow:
Anlageort:
1. Die Maschine in einer klaren und belüfteten Umgebung bedienen, um Staub und andere Stoffe, die die Schweißqualität beeinträchtigen, zu vermeiden;
2Die Maschine darf nicht in der Nähe von elektrischen oder magnetischen Störquellen installiert werden.
3. Lassen Sie den Ein- und Ausgang der Maschine während der Installation nicht mit Wind gegen den Ventilator oder das Fenster.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
