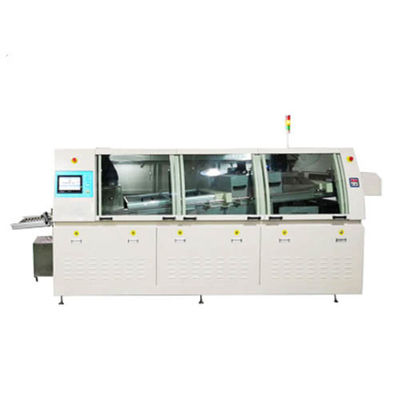

Hocheffiziente automatische bleifreie DIP-Linie Doppelwellen-Automaten-Wellenlötanlage
• Ein neues, stromlinienförmiges Design ersetzt ein herkömmliches rechtwinkliges Äußeres. Das Design basiert auf mechanischer Ästhetik und Praktikabilität, was die Wartung zu einer einfachen Aufgabe macht.
• SPS-Steuerung, PC und Online-USV bilden ein stabiles, sicheres und effizientes Steuerungssystem.
• Die Software verfügt über Funktionen wie Leiterplattenzählung, Temperatureinstellung und -bearbeitung, Leiterplattenparameter-Menü sowie Profiltests, Alarme und Mehrfachsprachenumwandlung. In der Zwischenzeit hat die Software viele Auswirkungen auf die Sicherheitsaspekte, wie z. B. die sichere Betriebstemperatur des Wellenmotors usw.
• Der Wochen-Timer bietet dem Kunden eine erstaunliche Funktion. Der Bediener kann seinen Arbeitsplan für diese Wellenlötanlage wöchentlich bearbeiten. Und die Maschine kann sich automatisch einschalten, um das Lot zu schmelzen, bevor der Bediener mit der Arbeit beginnt. Wenn es Zeit zum Arbeiten ist, ist das Lot geschmolzen und alles ist bereit. Es spart dem Kunden täglich etwa 1,5 Stunden.
• Die speziell entwickelte Führungsschiene reduziert die durch Hitze verursachte Verformung; Nach zwei Jahren Betrieb müssen Sie nur die Kupferstangen austauschen, anstatt die gesamten Fördererschienen auszutauschen.
• Sprüher angetrieben durch Schrittmotor, die Geschwindigkeit kann am PC eingestellt werden. Die Bewegungs- und Stoppzeit wird präziser eingestellt.
• Der Sprüher wird in Japan hergestellt; er bietet eine perfekte Zerstäubungsleistung des Flussmittels.
• Automatisches Hinzufügen von Flussmittel, es gibt zwei Sensoren am Flussmitteltank. Wenn der Flussmittelstand unter dem Grenzwert liegt, schaltet er die Pumpe ein, um automatisch Flussmittel zuzuführen. Der Bediener muss nur das gesamte Fass mit Flussmittel in den Flussmitteltank geben und gleichzeitig den Saugschlauch in das Fass stecken.
• Zwangskonvektions-Vorheizzone, gesteuert durch einen Temperaturregler im PID-Modell. Die Vorheizzone liefert ausreichend gleichmäßige Wärme für die Leiterplatte.
• 3 separate untere Heißluftzonen und eine dritte obere Heißluftzone optional, diese Konfiguration bietet den größten Vorheizeffekt für das Löten.
• Gusseisenheizung für den Löttopf verwenden, sie ist außerhalb des Löttopfs montiert. Diese neue Montageart verlängert die Lebensdauer des Löttopfs.
• Doppelwellenlot. Beide Wellenhöhen werden durch einen Wandler gesteuert. Ändern der Wellenhöhe durch Anpassen der Frequenz der Leistung.
• Der Löttopf besteht aus 3 mm dickem Ti-Material. Lange Lebensdauer.
• Hochwertiger B&M-Wellenmotor aus Italien, geräuscharm und stabiler.
• Der Löttopf kann sich automatisch auf und ab bewegen, ein- und ausfahren. Es ist für den Kunden sehr einfach, den Löttopf zu wechseln und zwischen bleihaltig und bleifrei umzustellen.
HR-400L Bleifreie Wellenlötanlage Spezifikationen
| HR-400L Spezifikationen |
| Modell |
HR-400L |
| Leiterplattenbreite |
50-400MM |
| Löttopfkapazität |
390kg |
| Betriebsleistung/Gesamtleistung |
5-12KW/25KW |
| Maschinenabmessung |
4260(L)*1495(B)*1725(H) |
| Nettogewicht |
1500KG |
| Steuerungssystem |
PC + SPS |
| Fördermotor |
3Ph 220V , 90W |
| Fördergeschwindigkeit |
200MM-1800MM/Min |
| Alkoholkapazität |
4,5 Liter |
| Förderrichtung |
Von links nach rechts |
| Sprühverfahren |
Schrittmotor und Schieber-Sprühgerät |
| Sprühgerät |
Japan ST-6 |
| Vorheizzone |
3 separate untere Vorheizzonen |
| Vorheizleistung |
4kw/Zone |
| Löttopfmaterial |
Vollständig Ti |
| Löttopfheizung |
Gusseisen |
| Heizleistung |
1,2KW*10PCS |
| Wellenzahl |
Doppelwellen |
| Wellentyp |
Turbulenz erste Welle und Lambda zweite Welle |
| Schmelzzeit |
110 Minuten |
| Löttopf heben und senken |
Elektrischer Schalter |
| Löttopf ein und aus |
Elektrischer Schalter |
| Fingerreinigungspumpe |
1PH 220V 10W |
| Fingertyp |
Doppelhaken oder L-Finger |
| Fingermaterial |
Ti |
| Löt-Winkel |
5-7° |
| Luftzufuhr |
3-5BAR |
| Stromversorgung |
3PH 380V 50HZ |
Prozessvorstellung:
Die Leiterplatten, die mit Bauteilen bestückt und bestückt sind und gelötet werden müssen, werden kontinuierlich und automatisch von einem motorbetriebenen Pufferförderer am Zuführende des Wellenlötsystems an das Kettenfördersystem gesendet, und dann werden alle Prozesse nacheinander durchgeführt, einschließlich Flussmittelsprühen, Vorheizen, Wellenlöten und Abkühlen. Danach werden die gelöteten Leiterplatten vom Kettenförderer aus dem Lötsystem befördert.
Details:
ln-Ladesystem
Das direkt mit dem Einsetzförderer verbunden werden kann, der Sensor am Boden zum Zählen und zum Ein- und Ausschalten des Sprühflusses; mit Lineal und Nadel zur Breitenangabe.
Flussmittelsystem
Luftzufuhr zum Sprühflusssystem, der gesamte Luftstromdruck ist über ein Durchflussdruckmessgerät einstellbar.
Bewegung des Flussmittelsystems
Das hochwertige Sprühgerät wird von einem Schrittmotor und einer Schiene/einem Schieber angetrieben, die Bewegungsgeschwindigkeit wird über den Touchscreen eingestellt, der Schrittmotortreiber und das SPS-Steuerungssystem sorgen für eine reibungslose und geräuscharme Bewegung. Im Vergleich zum herkömmlichen Luftzylinderantrieb kann die Bewegungsgeschwindigkeit im Touchscreen eingestellt werden, und die Bewegungsgeschwindigkeit wird nicht durch den Luftdruck wie beim Luftzylinder beeinflusst.
Unsere Dienstleistungen
Dienstleistungen und Verpflichtungen
Vor dem Kauf des Produkts werden wir eine umfassende Analyse der Ansichten und Anforderungen durchführen und es den tatsächlichen Bedürfnissen der Kunden mit den am besten geeigneten Produkten empfehlen und die Kunden über die Leistungsmerkmale des ausgewählten Produkts informieren, auf die sich die Kunden beziehen.
Beim Kauf der Produkte versprechen wir, dass die Kunden die Fertigstellung des Produkts klar erkennen können. In strikter Übereinstimmung mit den einschlägigen Bestimmungen der Vertragsbedingungen der Produktion, Lieferung, um sicherzustellen, dass das Produkt intakt und innerhalb der festgelegten Zeit an den Kundenanforderungen ist.
Das Unternehmen verspricht:
Wir legen großen Wert auf Ihr Feedback zur Qualität der Informationen, alle Informationen werden der Qualität der Feedback-Reaktionen zugeordnet;
In Übereinstimmung mit den Vertragsanforderungen für die Installation, Inbetriebnahme und Schulung des technischen Personals für den Käufer, der die Geräte verkauft.
Wir bieten langfristigen technischen Support. Unser Unternehmen verfügt über eine ausreichende Versorgung mit Verbrauchsmaterialien für den Käufer, falls Ersatzteile bestellt werden, kann unser Unternehmen dies rechtzeitig bereitstellen.
