Die SMT Selective Wave Soldering Machine ermöglicht mit Full PC Control eine präzise Steuerung und Anpassung des Lötvorgangs.Dadurch wird sichergestellt, dass jedes Bauteil mit höchster Genauigkeit und Konsistenz gelötet wird, was zu hochwertigen Fertigprodukten führt.
Die SMT-Wellenlösemaschine hat eine maximale Trägergröße von L450 X W500MM, was sie für eine Vielzahl von elektronischen Komponenten geeignet macht.05 mm stellt sicher, dass jede Komponente genau positioniert und gelötet ist, wodurch das Risiko von Mängeln minimiert und die höchstmögliche Qualität gewährleistet wird.

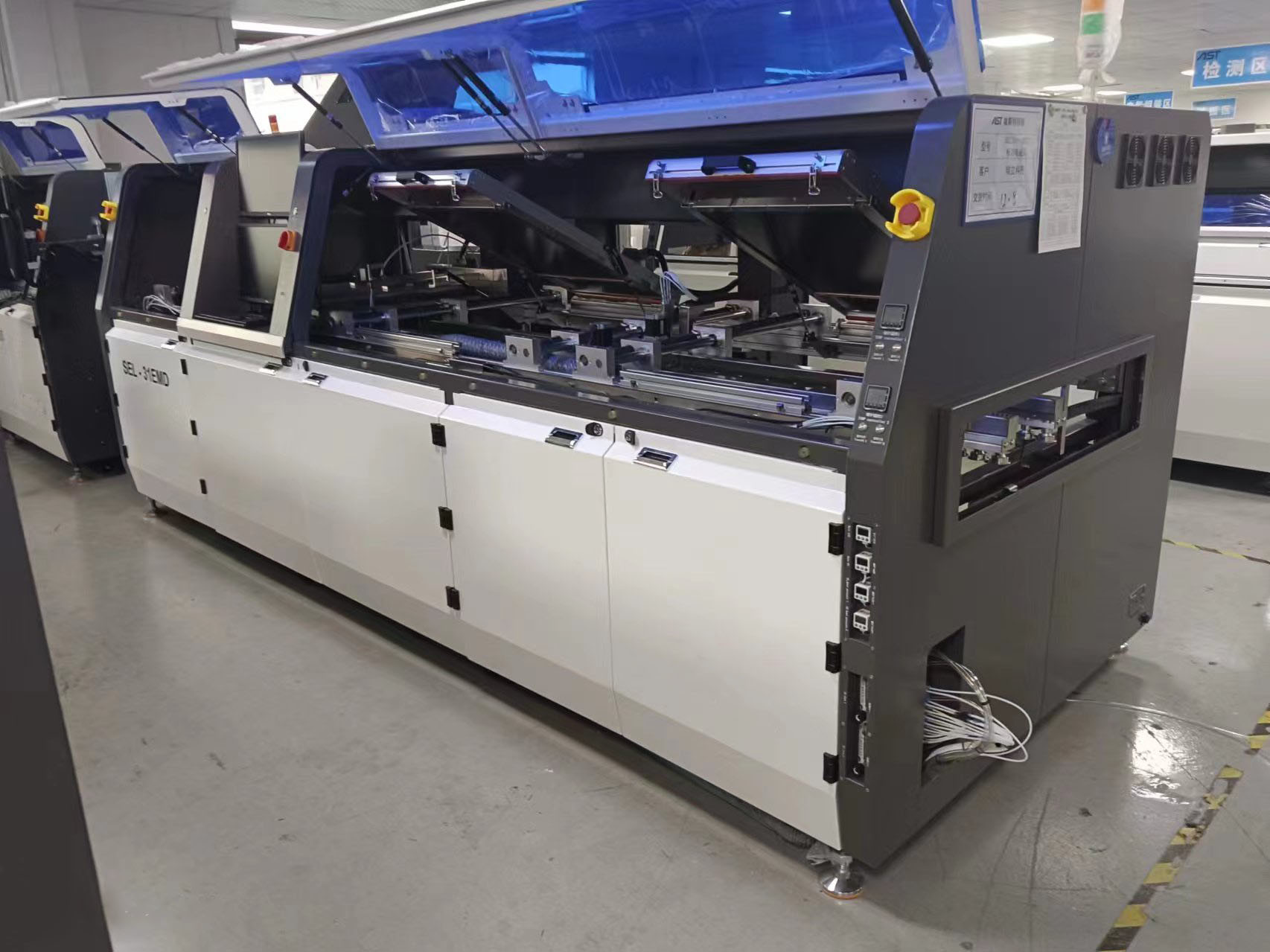

Die SMT Selective Wave Soldering Machine mit den Maßen L2550 X W1480 X H1665mm ist eine kompakte und vielseitige Maschine, die für eine Vielzahl von Lötanwendungen verwendet werden kann.Ob Sie eine Dual-Pot-Selektive-Wellen-Lötmaschine für die Großproduktion oder eine kleine Offline-Selektive-Wellen-Lötmaschine für kleinere Projekte benötigenDiese Maschine ist die perfekte Wahl.
| Name der Maschine | SEL-31 |
| Allgemeine | |
| Abmessung | L2550 X W1480 X H1665 |
| Gesamtleistung | 16 kW |
| Verbrauchsleistung | 4 bis 8 kW |
| Stromversorgung | Einphasen 220V 50HZ |
| Nettogewicht | 1500 kg |
| Luftquelle wiederhergestellt | 3 bis 5BAR |
| erforderlicher N2-Durchfluss und Reinheit | 3 m3/Stunde, Reinheit> 99,998% |
| erforderliche Erschöpfung | 600-1000CMB/h |

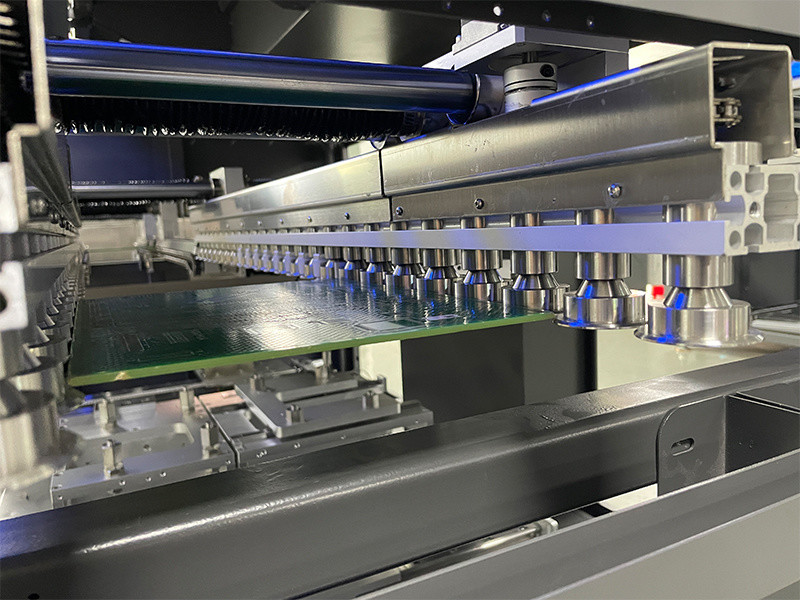

| Steuerung und Förderer | |
| Steuerung | Industrie-PC + PLC-Steuerung |
| Breite des Förderers | 100 bis 600 mm |
| Transportmittelart | Schienenverkehr mit Sprüh- und Vorwärmeabschnitten in Ketten, Rollenverkehr mit Lötabschnitten |
| Richtung des PCB-Fließbands | Links nach rechts oder rechts nach links |
| Förderspur | Schienen aus Aluminium |
| Höhe des Förderers | 900+/-30 mm |
| Vorschlagstafel | |
| Bewegungsachse | X, Y, Z |
| Bewegungssteuerung | Schließschleifen-Servo-Steuerung |
| Positionsgenauigkeit | + / - 0,05 mm |
| Feuer | Schweißen von Metallen |
| Flussmanagement | |
| Flussdüse | Japan Lumina |
| Haltbarkeit der Düse | aus rostfreiem Stahl |
| Flussbehälterkapazität | 1 L |
| Alkoholbehälterkapazität | 1 L |
| Vorwärmen | |
| Vorwärmemethode | Heiße Luft oben, IR-Heizung unten |
| Leistung der Heizung | 6 kW |
| Temperaturbereich | 25 bis 240°C |
| Lötkanne | |
| Standard Topfnummer | 1 PCS |
| Kapazität der Lötkanne | 13 kg/Lötkanne |
| Temperaturbereich der Lötung | PID |
| Schmelzzeit | 30 Minuten. |
| maximale Löttemperatur | 350 °C |
| Heizgerät | 1.5kw/ Lötkanne |
| Lötdüse | |
| Düse schwach | angepasst |
| Material | mit hohem Kohlenstoffgehalt |
| Standard ausgestattete Düse | Tandard ausgestattet 5 Stück ((2,5mm/3,0mm/4,0mm/5,0mm/6,0m) |
| N2-Management | |
| N2-Heizung | Standard ausgestattet |
| N2-Temperaturbereich | 0 - 350 °C |
| N2-Verbrauch | 1 - 3 m3 /h / Düse |
Zu den Standardmaschinen gehören:
| 序号Serielle | 名称Item | 内容inhalt | Anzahl Menge |
| 1 | Steuerungssystem Steuerungssystem | Computer- und Bildschirmhersteller PC und Monitor | Ein Satz |
| 实时监控摄像头 Auf der Kamera | |||
| Steuergerät und Steuerkarte Bewegungssteuerung | |||
| 2 |
Plattformbewegungssystem (Sprühstoff) |
Vollgefertigte zwei-Achsen-Plattform |
Ein Satz
|
| 两轴全配滚珠丝杆及直线导轨2 Achse mit Kugelschraube und linearer Schraube | |||
| 两轴全配伺服电机及伺服驱动器2 Achsen mit Servomotor und Treiber ausgestattet | |||
| 3 | selektives SprühsystemFlusssystem | 进口喷射 进口喷射 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 |
Ein Satz
|
| Zusatzstoff-Flussbehälter | |||
| 喷雾气控制流动气动系统 (System zur Steuerung des Fließflusses von Düngemitteln) | |||
| 喷嘴 automatisches Reinigungssystem | |||
| 4 | 预热系统Vorwärmsystem | 热风上预热, 红外射灯下预热 Vorwärme der heißen Luft, IR-Heizung am Boden |
Ein Satz
|
| 5 |
Plattformbewegungssystem (Zinnheizung) |
Ganz ausgerichtet auf drei Achsen |
Ein Satz
|
| Ein 3-Achs-Gesamt-Roll-Beugel-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene | |||
| Ein 3-Achs-Servo-Motor und ein 3-Achsen-Servo-Antrieb | |||
| 6 | 选择性 接锡炉Lötkanzler | 15 kg Zinnkocher, Wellenräder, Tunnel, Servermotor |
Ein Satz
|
| Einrichtung zur Alarmierung von Überwärmeüberflüssigkeit | |||
| ¥ 炉温控系统 System zur Regelung der Löttemperatur | |||
| Inline-Heizungssystem | |||
| 标配5个 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) Standard ausgestattete Lötdüse | |||
| 7 |
运输部份 Fördersystem |
前后运输导轨独立步进驱动 (喷雾预热段) Unabhängiger Schrittantrieb der vorderen und der hinteren Transportleitbahn (Spray-Vorheizungsabschnitt) |
Ein Satz
|
| Vor- und Hinterkettenbeförderungsführer (Sprayvorheizungsbereich) | |||
| PCB-Platten-Einsperrgerät (喷雾段,预热段) Sprühbereich der PCB-Platten-Blockvorrichtung, Vorheizbereich | |||
| 前后运输导轨独立步进驱动 (锡炉段) Unabhängiger Schrittantrieb der vorderen und der hinteren Transportleitbahn (Zinnlöserabschnitt) | |||
| Vor- und Hinterrollen-Transportführer (Zinnlötungsbereich) | |||
| PCB-Platten-Blockiervorrichtung | |||
| PCB-Seitenplatten-AnlagePCB-Seitenverschlusssystem | |||
| 8 | 机器?? 体Maschinenchassis | 机架及表面喷粉机框架/cover & painting (Rahmen/Abdeckung und Lackierung der Sprühmaschine) |
Ein Satz
|
Die SMT Selective Wave Soldering Machine ist ein hochentwickeltes und zuverlässiges Gerät, das nur eine geringe Wartung erfordert.Wir bieten umfassende technische Unterstützung und Dienstleistungen an, um sicherzustellen, dass Ihre Maschine so schnell wie möglich in Betrieb ist.
Unser Team von technischen Experten ist zur Verfügung, um technische Unterstützung per Telefon oder E-Mail zu leisten. Darüber hinaus bieten wir Unterstützung vor Ort, einschließlich Installation, Schulung und Wartung.
Unser Ziel ist es, sicherzustellen, dass Ihre SMT-Selektive Wellenlösemaschine mit maximaler Leistung arbeitet, Ausfallzeiten minimiert und die Produktionseffizienz optimiert.Kontaktieren Sie uns noch heute, um mehr über unseren technischen Support und unsere Dienstleistungen zu erfahren.
