Beschreibung des Produkts:

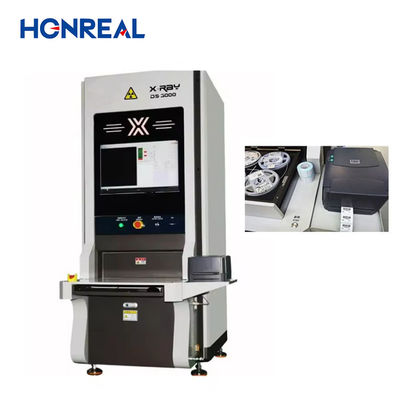

Die X-RAY Intelligente Komponentenzählmaschine ist speziell für Offline-Bandspulen konzipiert und ist somit die perfekte Lösung für SMT Reel Components Counting Systems.Es ist mit einem KI-optimierten Zählalgorithmus ausgestattet, der die Untersuchung verschiedener Materialien ermöglicht.Die Maschine kann bis zu vier Materialpaletten gleichzeitig zählen, was sie zu einem extrem effizienten und zeitsparenden Gerät macht.
Die X-RAY Intelligente Komponentenzählmaschine ist in der Lage, Band- und Rollengrößen von 7" ~ 17" mit einer Scanhöhe von ≤ 80mm zu untersuchen.Die maximale Inspektionsgeschwindigkeit für Band und Rollen beträgt < 10 s/Roll oder 4*7?? Rollen < 10 sDie Maschine kann Komponenten mit einer Größe von nur 01005 erkennen und hat eine Prüfgenauigkeit von ≥ 99,99%.
Die intelligente Komponentenzählmaschine X-RAY ist mit einem Komponentenzählsystem ausgestattet, das Daten automatisch in die Cloud hochlädt.Dieses System aktualisiert regelmäßig die Datenbank und verknüpft sich mit dem Werks-ERP/MES-System, wodurch Zeit und Kosten erheblich eingespart werden.
Insgesamt ist die X-RAY Intelligente Komponentenzählmaschine ein effizientes und zuverlässiges Gerät, das sich perfekt für Offline-Tape-Rollen eignet.Stelleaufsicht verschiedener Materialien, und automatisches Datenaufladesystem machen es zu einer ausgezeichneten Wahl für SMT Reel Components Counting Systems.
Die Verwendung des intelligenten Röntgenzählers beinhaltet in der Regel folgende Schritte:
1. Bildgewinnung: Erfassen oder importieren Sie das zu analysierende Röntgenbild oder -scan. Dies kann mit kompatiblen Röntgengeräten oder durch Import digitaler Scans erfolgen.
2. Vorverarbeitung: Bereiten Sie das Bild für die Analyse vor, indem Sie notwendige Anpassungen vornehmen, z. B. Geräuschminderung, Kontrastverbesserung oder Bildkalibrierung.Dieser Schritt gewährleistet eine optimale Bildqualität für eine genaue Erkennung und Zählung.
3. Objektauswahl und -konfiguration: Definieren der spezifischen Objekte oder Stoffe, die erkannt und gezählt werden sollen.oder Dichteschwellenwerte, abhängig von den Zielobjekten.
4Analyse und Berichterstattung: Beginn des Analyseprozesses, so dass der Zähler die Objekte im Röntgenbild erkennen, zählen und analysieren kann.Die Ergebnisse können in Echtzeit angezeigt oder für eine spätere Überprüfung gespeichert werden. Erstellen Sie bei Bedarf Berichte mit Zusammenfassungen der Ergebnisse.
Interpretation und Entscheidungsfindung: Überprüfung der analysierten Ergebnisse und Interpretation der vom Zähler bereitgestellten Informationen.und alle festgestellten Anomalien oder Unregelmäßigkeiten.
Anwendungsvoraussetzungen: Nachdem die direkte Zählung der intelligenten Zählmaschine X-RAY abgeschlossen ist, werden die Ergebnisdaten der Zählung zur Aktualisierung in das digitale Steuerungssystem hochgeladen.
Und Anwendungsfälle:
1 WO-Materialrückgabe 2 Einzel-LPN-Inventar 3 Erstinventar/Doppelinventar.
Spezifikationen:
| Allgemeine Spezifikation |
| Betriebsmodus |
Offline |
| Abmessungen ((mm) |
800 ((W) X1380 ((D) X1950 ((H) |
| Gewicht |
Ungefähr 800 Kilo. |
| Stromversorgung |
110~220VAC 50/60Hz, 1,5 kW |
| Systemcomputer |
| PC für die Industrie |
Industriecomputer mit Intel i7-Prozessor (64bit) |
| Betriebssystem |
Windows 10 Betriebssystem |
| Anzeige |
27" FHD-LCD-Display |
| Speichersystem |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G |
| Zubehör enthalten |
| Handheld Barcode Scanner |
/ |
| Drucker für Etiketten |
/ |
| Inspektionsmöglichkeiten |
| Band- und Rollengröße |
7" ~ 17" |
| Scanhöhe |
≤ 80 mm |
| Höchstgeschwindigkeit der Inspektion |
7~17 |
| Band und Rolle |
< 10 Sekunden/Rolle oder 4*7*Rolle < 10 Sekunden. |
| Min. Bauteilgröße |
01005 |
| Genauigkeit der Kontrolle |
≥ 99,99% |
| Röntgenröhre |
| Typ |
Schließbarer Schlauch |
| Höchstspannung |
50 KV |
| Max. Strom |
1000 μA |
| Größe des Fokuspunktes |
0.03 mm |
| Bildgebungssystem |
| Typ |
Flächenbildschirmdetektor (FPD) |
| Wirkungsbereich der Erkennung: |
430 mm x 430 mm |
| Pixel-Matrix |
3072*3072 Pixel |
| Pixelgröße |
139 μm |
| Bildrate |
6 fpsv |
| AD Umrechnung |
16 Bits |
| Nachweisbare Packung |
| Chip, Bulk, ESD-Pakete, JEDEC-Tray, Rohr, Transistor. |
| Nachweisbare Komponenten |
|
Kondensatoren, Widerstände, Induktoren, Perlen, Kristalle, Transistoren, Dioden,
FETs, verschiedene Arten von Widerständen, Gallenkondensatoren, nachweisbare Steckverbinder,
integrierte Schaltkreischips usw.
|
| Datenbank |
| Unterstützung der Verbindung mit MES, ERP und WMS Intelligent |
| Sicherheitssystem |
| Standards |
In Übereinstimmung mit der FDA-CDRH-Verordnung CFR 21 1020.40
Unterkapitel für Röntgensysteme für Schränke.
|
| Röntgenstrahlenemission |
< 1μSv/h (FDA-CDRH-Verordnung CFR 21 1020).40
Unterkapitel Norm erforderlich < 5μSv/h)
|
| Verwaltung der Behörde |
Fingerabdruck- und Passwortbewertungssystem. |
| Schirmschutz gegen Strahlungslecks |
| Echtzeitüberwachungsmessgerät für Strahlungsdurchlässe |
