Arbeitsprinzip
Das System dieser Baureihe besteht hauptsächlich aus sieben Hauptkomponenten: Röntgenquelle, Bildgebungseinheit, Bildverarbeitungssystem, mechanisches System, elektrisches Steuerungssystem.,Es integriert moderne zerstörungsfreie Prüfungen, Computer-Software-Technologie, Bildgewinnungs- und Verarbeitungstechnologie,mechanische GetriebetechnikEs deckt die vier wichtigsten technischen Bereiche der Optik, Mechanik, Elektronik und Algorithmen ab.Durch die Nutzung der Unterschiede in der Röntgenabsorption, die durch verschiedene Materialien oder Dicken verursacht werden, werden die internen Komponenten der elektronischen Geräte-Träger abgebildet und zur Detektion gezählt.

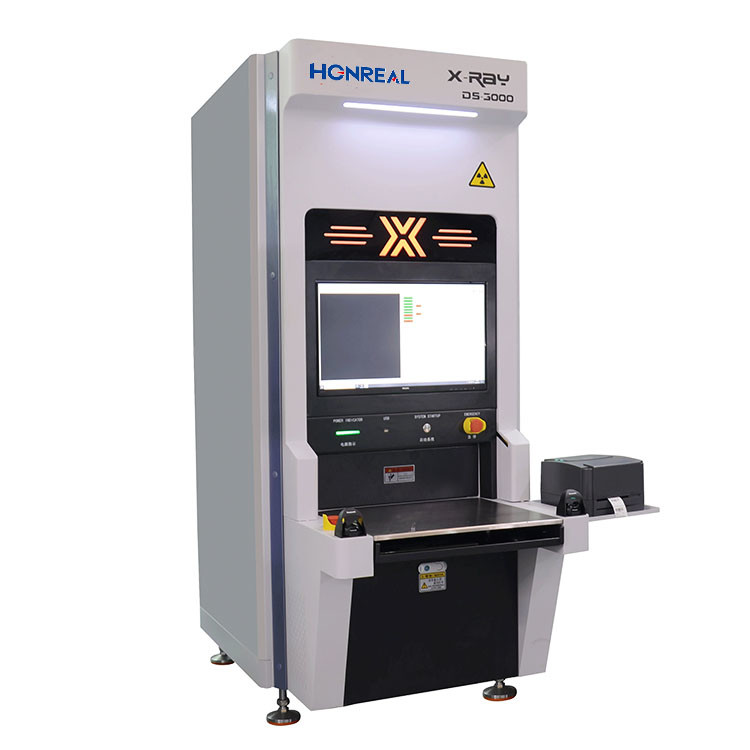

Die intelligente Komponentenzählmaschine X-RAY ist so konzipiert, dass sie in Verbindung mit SMT-Produktionslinien für die automatische Zählung von Restmaterialien arbeitet.Diese Maschine kann gleichzeitig vier Material Rollen zählenDie intelligente Komponentenzählmaschine X-RAY kann bei Bedarf in MES-Systeme integriert werden.Effizientere Berechnung und Lagerung von Restmaterial, sicher und datenorientiert.
Spezifikationen:
| Allgemeine Spezifikation | |
| Betriebsmodus | Offline |
| Abmessungen ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Gewicht | Ungefähr 800 Kilo. |
| Stromversorgung | 110~220VAC 50/60Hz, 1,5 kW |
| Systemcomputer | |
| PC für die Industrie | Industriecomputer mit Intel i7-Prozessor (64bit) |
| Betriebssystem | Windows 10 Betriebssystem |
| Anzeige | 27" FHD-LCD-Display |
| Speichersystem | |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G | |
| Zubehör enthalten | |
| Handheld Barcode Scanner | / |
| Drucker für Etiketten | / |
| Inspektionsmöglichkeiten | |
| Band- und Rollengröße | 7" ~ 17" |
| Scanhöhe | ≤ 80 mm |
| Höchstgeschwindigkeit der Inspektion | 7~17 |
| Band und Rolle | < 10 Sekunden/Rolle oder 4*7*Rolle < 10 Sekunden. |
| Min. Bauteilgröße | 01005 |
| Genauigkeit der Kontrolle | ≥ 99,99% |
| Röntgenröhre | |
| Typ | Schließbarer Schlauch |
| Höchstspannung | 50 KV |
| Max. Strom | 1000 μA |
| Größe des Fokuspunktes | 0.03 mm |
| Bildgebungssystem | |
| Typ | Flächenbildschirmdetektor (FPD) |
| Wirkungsbereich der Erkennung: | 430 mm x 430 mm |
| Pixel-Matrix | 3072*3072 Pixel |
| Pixelgröße | 139 μm |
| Bildrate | 6 fpsv |
| AD Umrechnung | 16 Bits |
| Nachweisbare Packung | |
| Chip, Bulk, ESD-Pakete, JEDEC-Tray, Rohr, Transistor. | |
| Nachweisbare Komponenten | |
|
Kondensatoren, Widerstände, Induktoren, Perlen, Kristalle, Transistoren, Dioden, FETs, verschiedene Arten von Widerständen, Gallenkondensatoren, nachweisbare Steckverbinder, integrierte Schaltkreischips usw. |
|
| Datenbank | |
| Unterstützung der Verbindung mit MES, ERP und WMS Intelligent | |
| Sicherheitssystem | |
| Standards |
In Übereinstimmung mit der FDA-CDRH-Verordnung CFR 21 1020.40 Unterkapitel für Röntgensysteme für Schränke. |
| Röntgenstrahlenemission |
< 1μSv/h (FDA-CDRH-Verordnung CFR 21 1020).40 Unterkapitel Norm erforderlich < 5μSv/h) |
| Verwaltung der Behörde | Fingerabdruck- und Passwortbewertungssystem. |
| Schirmschutz gegen Strahlungslecks | |
| Echtzeitüberwachungsmessgerät für Strahlungsdurchlässe | |
Komponentenzählsystem
Verwenden Sie den KI-optimierten Zählalgorithmus, um die Stelleinspektion verschiedener Materialien zu realisieren: Standard-SMD, Dicing-Tape, JEDEC/Matrix-Tray, MELF, Aluminium-Caps, Soic, To, BGA/CPU, Tantal,Filter und andere Teile. Vier Materialpaletten können gleichzeitig gezählt werden, und es dauert nur 8 Sekunden, um abzuschließen, was die Zählzeit von Teilenpaletten verkürzt, automatisch Daten in die Cloud hochlädt,die Datenbank regelmäßig aktualisiert, und Verknüpfungen mit dem Werks-ERP/MES-System, was Zeit und Kosten erheblich spart.
