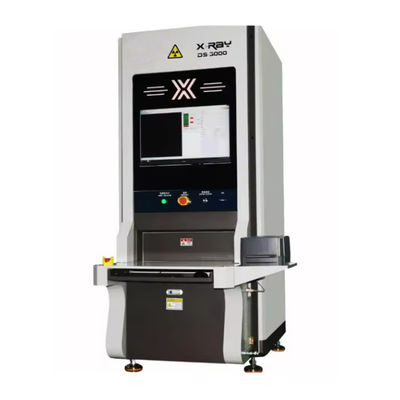

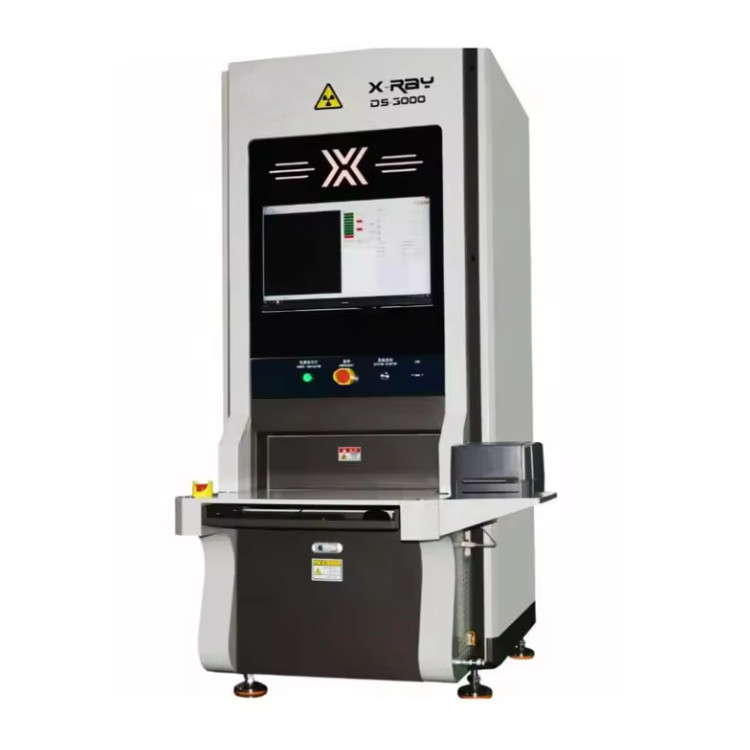

SMT-Materialzähler-Röntgen-Offline-Zählmaschine
Vorteile der Ausrüstung DS-3000
Die Röntgenquelle übernimmt die amerikanische Röntgenröhre VJ, die eine lange Lebensdauer und wartungsfrei hat.Vier 7-Zoll-Materialplatten oder eine 13- bis 17-Zoll-Materialplatte können gleichzeitig berechnet werden. die Zählzeit erheblich reduzieren und überschüssiges Personal vermeiden. Stattdessen kann es anderen Mitarbeitern helfen, die Leitung zu schließen oder zu ändern und die Zeit des Umschaltens und Stopps zu verkürzen.
Anwendungsvoraussetzungen: Nachdem die direkte Zählung der intelligenten Zählmaschine X-RAY abgeschlossen ist, werden die Ergebnisdaten der Zählung zur Aktualisierung in das digitale Steuerungssystem hochgeladen.
Und Anwendungsfälle:
1 WO-Materialrückgabe 2 Einzel-LPN-Inventar 3 Erstinventar/Doppelinventar.
Spezifikationen:
| Allgemeine Spezifikation | |
| Betriebsmodus | Offline |
| Abmessungen ((mm) | 800 ((W) X1380 ((D) X1950 ((H) |
| Gewicht | Ungefähr 800 Kilo. |
| Stromversorgung | 110~220VAC 50/60Hz, 1,5 kW |
| Systemcomputer | |
| PC für die Industrie | Industriecomputer mit Intel i7-Prozessor (64bit) |
| Betriebssystem | Windows 10 Betriebssystem |
| Anzeige | 27" FHD-LCD-Display |
| Speichersystem | |
| RAM: 16 GB, HDD: 1 TB + SSD: 256 G | |
| Zubehör enthalten | |
| Handheld Barcode Scanner | / |
| Drucker für Etiketten | / |
| Inspektionsmöglichkeiten | |
| Band- und Rollengröße | 7" ~ 17" |
| Scanhöhe | ≤ 80 mm |
| Höchstgeschwindigkeit der Inspektion | 7~17 |
| Band und Rolle | < 10 Sekunden/Rolle oder 4*7*Rolle < 10 Sekunden. |
| Min. Bauteilgröße | 01005 |
| Genauigkeit der Kontrolle | ≥ 99,99% |
| Röntgenröhre | |
| Typ | Schließbarer Schlauch |
| Höchstspannung | 50 KV |
| Max. Strom | 1000 μA |
| Größe des Fokuspunktes | 0.03 mm |
| Bildgebungssystem | |
| Typ | Flächenbildschirmdetektor (FPD) |
| Wirkungsbereich der Erkennung: | 430 mm x 430 mm |
| Pixel-Matrix | 3072*3072 Pixel |
| Pixelgröße | 139 μm |
| Bildrate | 6 fpsv |
| AD Umrechnung | 16 Bits |
| Nachweisbare Packung | |
| Chip, Bulk, ESD-Pakete, JEDEC-Tray, Rohr, Transistor. | |
| Nachweisbare Komponenten | |
|
Kondensatoren, Widerstände, Induktoren, Perlen, Kristalle, Transistoren, Dioden, FETs, verschiedene Arten von Widerständen, Gallenkondensatoren, nachweisbare Steckverbinder, integrierte Schaltkreischips usw. |
|
| Datenbank | |
| Unterstützung der Verbindung mit MES, ERP und WMS Intelligent | |
| Sicherheitssystem | |
| Standards |
In Übereinstimmung mit der FDA-CDRH-Verordnung CFR 21 1020.40 Unterkapitel für Röntgensysteme für Schränke. |
| Röntgenstrahlenemission |
< 1μSv/h (FDA-CDRH-Verordnung CFR 21 1020).40 Unterkapitel Norm erforderlich < 5μSv/h) |
| Verwaltung der Behörde | Fingerabdruck- und Passwortbewertungssystem. |
| Schirmschutz gegen Strahlungslecks | |
| Echtzeitüberwachungsmessgerät für Strahlungsdurchlässe | |
