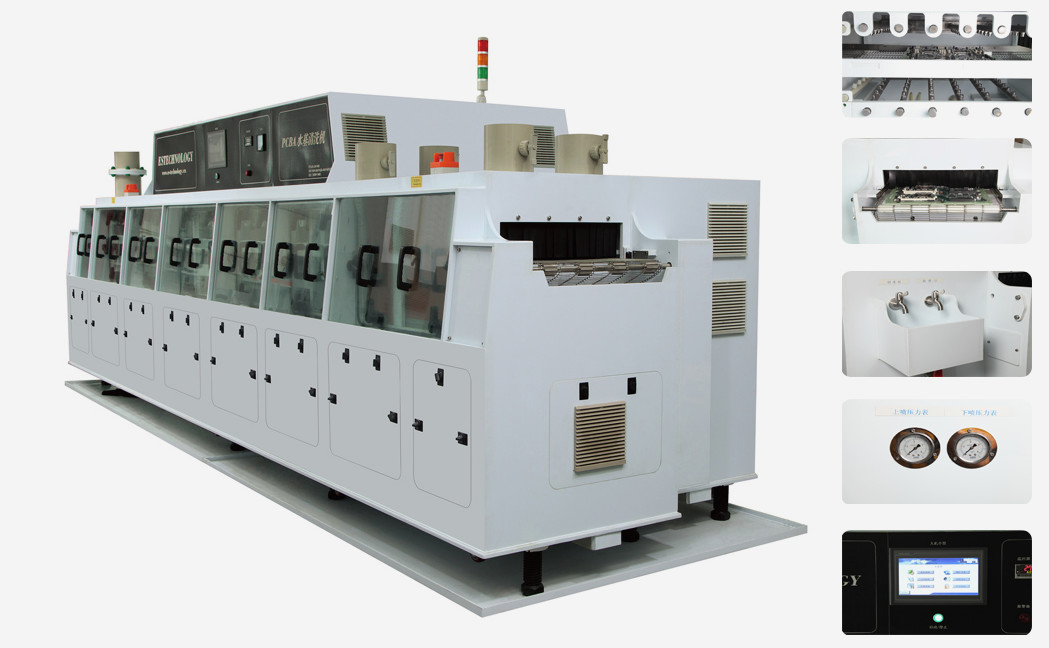

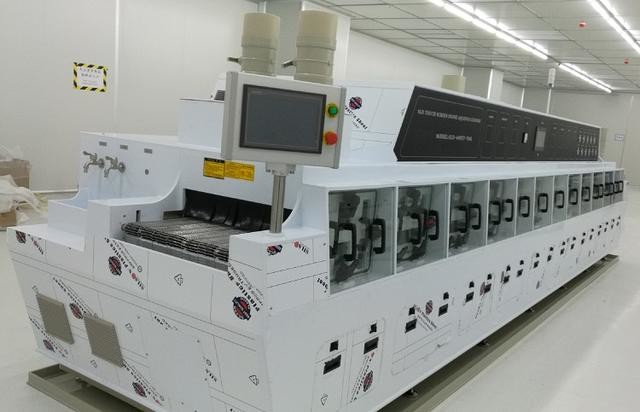

Chemische Reinigungsabteilung SMT Reinigungsgeräte Korrosionsbeständiges PP-Material

1.Vollständige Maschinenbeschreibung:

• Die gesamte Maschine besteht aus aus Taiwan importierten PP-Platten, mit schönem Aussehen.
• Aufgrund der guten chemischen Eigenschaften von PP-Platten kann sich die Maschine auf alkalische Reinigungsmittel und Säure-Reinigungsmittel anpassen, und es gibt keine Begrenzung, welches Reinigungsmittel verwendet werden soll.Die Säure- und alkalische Beständigkeit ist viel besser als die Reinigungsmaschine aus gewöhnlichem Edelstahl.
• Aufgrund der guten Oxidationsbeständigkeit des PP-Materials sind Aussehen und Innenraum der Maschine auch nach jahrelangem Gebrauch immer noch wie neu.
• Alle PP-Platten werden per CNC bearbeitet.
• Der Boden aller Tanks ist mit drei Schichten Verstärkung geschweißt, um kein Leck zu gewährleisten.
• Der Rahmenunterrahmen ist ein verdickter Stahlrahmen, der in PP-Platte eingewickelt ist.
• angepasste 316 Edelstahl-Ventilator-Spritze
• Kondensatrückgewinnungssystem im chemischen Bereich (optional)

2.Reinigungsverfahren
1.Chemische Reinigungsmodule
1.1.Chemische Vorreinigung oder Isolierung
Das Produkt wird mit Wasser oder Reinigungsmitteln für die vorläufige Reinigung durch Sprühen angeschlossen. Nach der Reinigung fließt die Wasserlösung wieder in den Chemiebehälter oder direkt ab.
Funktion: Waschen Sie die großen Schadstoffe auf der Plattenoberfläche weg, z. B. Lötkugel, Staub usw. Das Filtrationssystem dient dazu, den großen Schadstoffstrom in den Wassertank zu vermeiden, um die Pumpe zu blockieren.
1.2.Chemische Reinigung
Beide Seiten von PCBA reinigen, indem Wasser aus dem Lösungsmittelbehälter gepumpt und dann direkt in den Lösungsmittelbehälter oder entsorgt wird.Die chemische Reinigung gliedert sich ebenfalls in chemische Reinigung 1 und chemische Reinigung 2.
Funktion: chemische Zersetzung, innere Spannung des Zersetzungsflusses und Trennung des Flusses von der Oberfläche des PCBA durch Wasserdrucksprühen.
1.3.Windschneiden Isolieren
Die PCBA-Platte wird mit der Düse und dem Luftmesser gereinigt und mit Luft geschnitten, um sicherzustellen, dass die PCBA-Platte kein Wasser und kein Lösungsmittel in den nächsten Waschbehälter bringt.
Funktion: Verhindern, dass der Wasserbehälter der DI den Waschbehälter kontaminiert.
2.DI-Spülmodul
2.1DI Vorspülung ((Recyclingspülung))
Das DI-Wasser wird für die vorläufige Sprühreinigung an das Produkt angeschlossen, und das Wasser fließt nach der Reinigung wieder in den DI-Vorspülbehälter.
Funktion: Abspülen der Reinigungsmittelrückstände auf der Oberfläche der Platte, um das Reinigungsmittel in den Spülbereich der DI zu reduzieren und den Wasserbehälter der DI zu kontaminieren.
2.2Windschneidung, Isolierung
Die Oberfläche der PCBA-Platte wird mit einem Luftmesser geschnitten, um den größten Teil des Wasserrückstands von der Oberfläche zu entfernen und sicherzustellen, dass kein DI-Wasser auf der Oberfläche der PCBA-Platte zum Trocknungsbereich getragen wird.
2.3.DI-Wasserreinigung
Beide Seiten des PCBA reinigen, indem Wasser aus dem DI-Tank gepumpt wird, und das Wasser kehrt nach der Reinigung in den DI-Tank zurück.jeder mit einem Wasserbehälter.
Funktion: Abspülen von Fluss oder chemischen Rückständen durch Wasserdruck.
2.4.Endspülung
Der DI-Generator versorgt diesen Abschnitt direkt mit DI-Wasser für die letzte Spülung, woraufhin das Wasser direkt entladen oder in den DI-Tank fließt.
Rolle: Sicherstellen, dass das Reinigungsmittel den Anforderungen entspricht.
3. Endwindschneiden Isolieren und Trocknen
Die Oberfläche der PCBA-Platte wird mit einem Luftmesser geschnitten, um den größten Teil des Wasserrückstands von der Oberfläche zu entfernen und sicherzustellen, dass kein DI-Wasser auf der Oberfläche der PCBA-Platte zum Trocknungsbereich getragen wird.
Funktion: Verhinderung des Eintritts von DI-Wasser in den Heißlufttrocknungsabschnitt, um den Lufttrocknungseffekt zu verhindern.
3.1.Endwindschneidung (Kaltlufttrocknung).
3.2- Heißlufttrocknung.
3.3- Kaltlufttrocknung.

3.TECHNISCHE PARAMETER

4.Produkt Eigenschaften

1Die Haupt Kontrolle Panel

• Anzeige des chemischen Reinigungsdrucks, des Spüldrucks, des DI-Wasserdrucks usw.
• Ausgestattet mit verschiedenen Instrumenten, einschließlich Ammeter, Deionisierungswasserwiderstandsmesser (optional), pH-Wert des Deionisierten Wassers (optional) usw.

Druckmessgerät

2.Bildschirmsteuerungssystem

• Touchscreen-Betriebsplattform.
• Systemparameter-Passwortschutz.
• Einfache Bedienung einer freundlichen Mensch-Maschine-Schnittstelle.
• Alarmanlage und Fehlerwarnung.
• Grenzschutzfunktion, wenn das Gerät den Grenzwert überschreitet, wird er vom Touchscreen angezeigt und Alarm ausgelöst.
• Drei Farben Warnfeuer.
• Omron PLC-Steuerung und importierte elektronische Steuerungskomponenten der Marke.
• Eine robuste, touch-screen-betriebsplattform.
• Der Eingang ist mit einem photoelektrischen Sensor ausgestattet, der die Ausrüstung automatisch starten/stillen kann.

Touchscreen-SchnittstelleElektrische Steuerung (Omron PLC)

3.Rostfreies Netzfördersystem oder Kettenfördersystem

• 316L Edelstahl-Gitterband oder Förderkette, Korrosionsbeständigkeit.
• Schrittlose Geschwindigkeitsregelung, einstellbar 10-1000 mm/min.
• Der Eingang verfügt über den photoelektrischen Sensor, kann die Produktmenge zählen.
• Die Konzeption der Energieeinsparung und des Umweltschutzes, die Funktion des Induktionsstarts.

mit einer Breite von mehr als 20 mm,

4. Gebetsröhre und Sprühdüse

• Der chemische Reinigungsabschnitt verwendet 316L Edelstahl Düse und Rohr, Korrosionsbeständigkeit.
• Der DI-Spülbereich verwendet eine Polyesterdüse und einen Rohr mit verstellbarem Winkel.
• Düsenwinkel verstellbar, leicht zu demontieren.
• Bei der Ausführung der Prüfverfahren ist ein Ansatz zu wählen, bei dem die Prüfverfahren mit einem hohen Durchfluss erfolgen.

Sprühdüse und -röhre Filter

5- Das Filtrationssystem.

• Annahme des Sekundärfilterkonzepts.
• Die Primärfiltration ist in der Form einer Zeichnung, die leicht zu warten ist und hauptsächlich die großen Stoffschadstoffe filtert.
• Der Saugeinlass der Wasserpumpe verwendet eine Sekundärfiltration, um sicherzustellen, dass das Wasser oder die Reinigungsflüssigkeit, die von der Pumpe gepumpt wird, keine Schadstoffe auf die Oberfläche des Produkts bringt.

6.Rohrleitungssystem

• Die Rohre sind aus PP-Material, alle Ventile und Rohre sind Taiwan Sanli Marke.
• Es gibt ein Ventil an jeder Schnittstelle.
• Für eine einfache Wartung wird ein flexibler Schnellanschluss verwendet.
• Der Druck jedes Düsenrohrs ist einstellbar.
• Ein doppeltes Verglasungskonzept, bequeme Wärme- und Schalldämmung, Energieeinsparung und Umweltschutz.
• Große Fenstergestaltung, Sie können die Reinigung des Produkts beobachten.
• Das Glas hat ein schnelles Lade- und Entlade-Design für eine einfache Wartung.

Rohrleitungssystem Schalldämpfende Baumwolle für Türen
