Überblick
Bei der Reinigung zusammengebauter Leiterplatten, auch PCBA-Reinigung genannt,Das Hauptziel besteht darin, Harz- und Flussrückstände von gefüllten Platten und Hybriden sowie produktionsbedingte Rückstände aus der Handhabung zu entfernen..

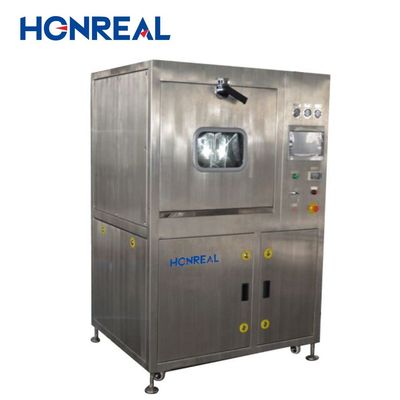

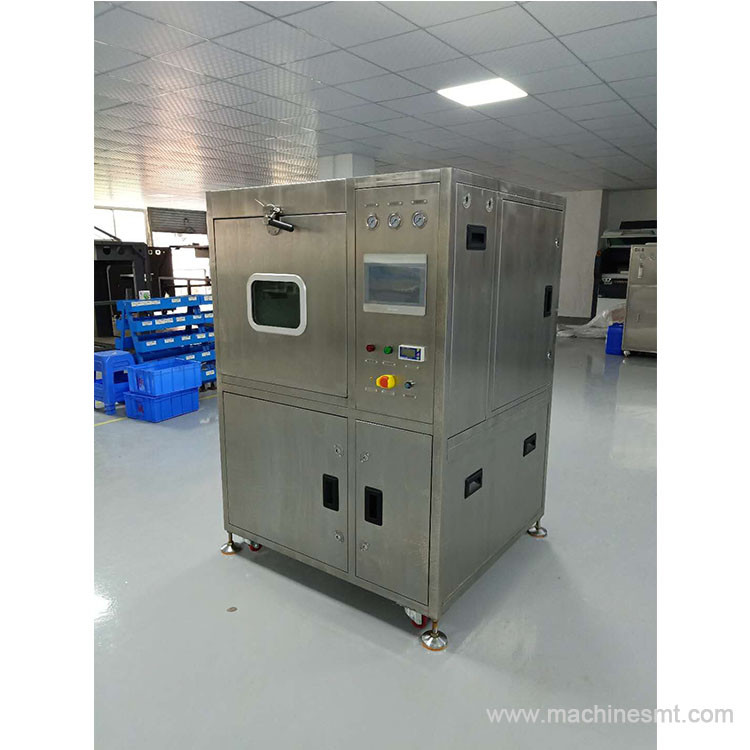

Die HR-Q6 wird mit Deionizerwasser, ca. 30~60L/min und einem Druck von ≤0,4Mpa verwendet.
Alle Flussarten werden entfernt, einschließlich wasserlöslich, Harz und nicht sauber, und alle Verunreinigungenwährend der Montage entstehende Komponentenrückstände.
Technische Parameter:
| Inhalt | Parameter |
| Modell Nr. | HR-Q6 |
| Größe der sauberen Fläche | L610*W560*H160mm 2 Schichten |
| Konzentrationsbehälterkapazität | 30 L |
| Fassungsvermögen des Verdünnungsbehälters | 70 L |
| Kapazität des Sprühbehälters | 17 bis 23 L |
| Leistung der Sprühheizung | 6 kW |
| Reinigungszeit | 0 bis 99 Minuten (verstellbar) |
| Reinigungstemperatur (Flüssigkeit) | Raumtemperatur ~ 75°C (verstellbar) |
| Spülzeit | 1 Minute/Zeit ((1-59 Mal/einstellbar) |
| Spültemperatur ((DI Wasser) | Raumtemperatur ~ 75 °C (verstellbar) |
| Trocknungszeit | 0 bis 99 Minuten/ (verstellbar) |
| Widerstandsüberwachungsbereich | 0~18M |
| Leistung des Lösungsmitteltankheizers | 9 kW |
| Trocknungstemperatur | Raumtemperatur ~ 99 °C/ (verstellbar) |
| Leistung der Trocknungsheizung/KW | 6 kW |
| Injektionsdruck | 30 PSI- 90 PSI (verstellbar) |
| Filter für chemische Zwecke |
0.22μm (Filterpartikel:Lötmasse, Harz, Fluss und Verunreinigungen |
| Di-Wasserfilter | 1 Zoll Schnellverbindungsschnittstelle |
| Chemikalienentladestelle | 1 Zoll Schnellverbindungsschnittstelle |
| Echtzeitdruckmessgerät | 3 PCS (Düse/DI-Wasser/Abfall) |
| Horizontale Sprühpumpe | 5.5 kW |
| Größe des Abgasanschlusses | Φ100 ((W) * 30mm ((H) |
| Strom; Luftquelle | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Abmessung | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd. ist als nationales Hightech-Unternehmen anerkannt, das sich auf die Forschung, Entwicklung, Produktion und den Verkauf von SMT-Ausrüstung konzentriert.Es bietet Dienstleistungen für weltweit führende Elektronikunternehmen an.Das Unternehmen hat ein registriertes Kapital von 5 Millionen, von Anfang an hat sich Honreal dem technologischen Fortschritt verschrieben.Qualität als lebensnotwendig betrachtenDas Unternehmen legt Wert auf unabhängige Forschung und Entwicklung und strebt unermüdlich nach Innovation.
F1: Wie ist die Zykluszeit vonHR-Q6Maschine zur Massenreinigung?
A1: Insgesamt 30 bis 45 Minuten. Waschen 10 Minuten + Spülen 10 Minuten + Trocknen 10 bis 25 Minuten.
F2: In welchen Fällen kann Liuqid verwendet werden?HR-Q6Um PCBA zu reinigen?
A2: PCBA-Reinigungsflüssigkeit auf Wasserbasis, DI-Wasserspülung.
Q3: Haben viele pcbas kannHR-Q6in einem Zyklus reinigen?
A3: L200*W100mm Größe PCBA zum Beispiel, es kann 30 ~ 40pcs reinigen.
F4: Müssen die PCBA nach dem Waschen, Spülen und Trocknen in der Maschine gebacken werden?
A4: Sicher, PCBAs müssen nach der Reinigung in einen elektrischen Ofen gelegt und 2 Stunden bei 100~110°C oder 4 Stunden bei 80~90°C gebacken werden, um das PCBA vollständig trocken zu machen.
Vergleichsbilder vor und nach der Reinigung:
