Eigenschaften:

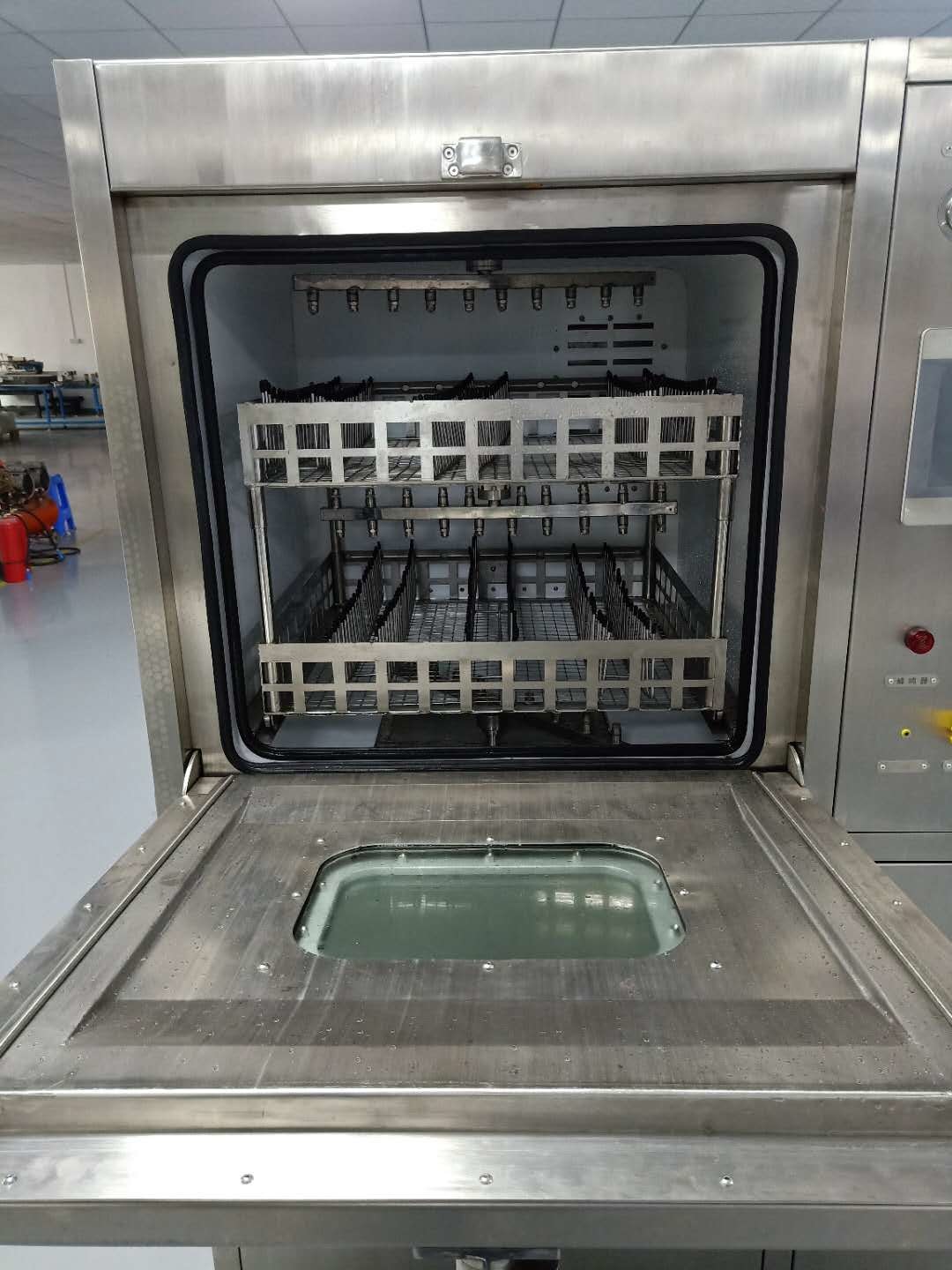

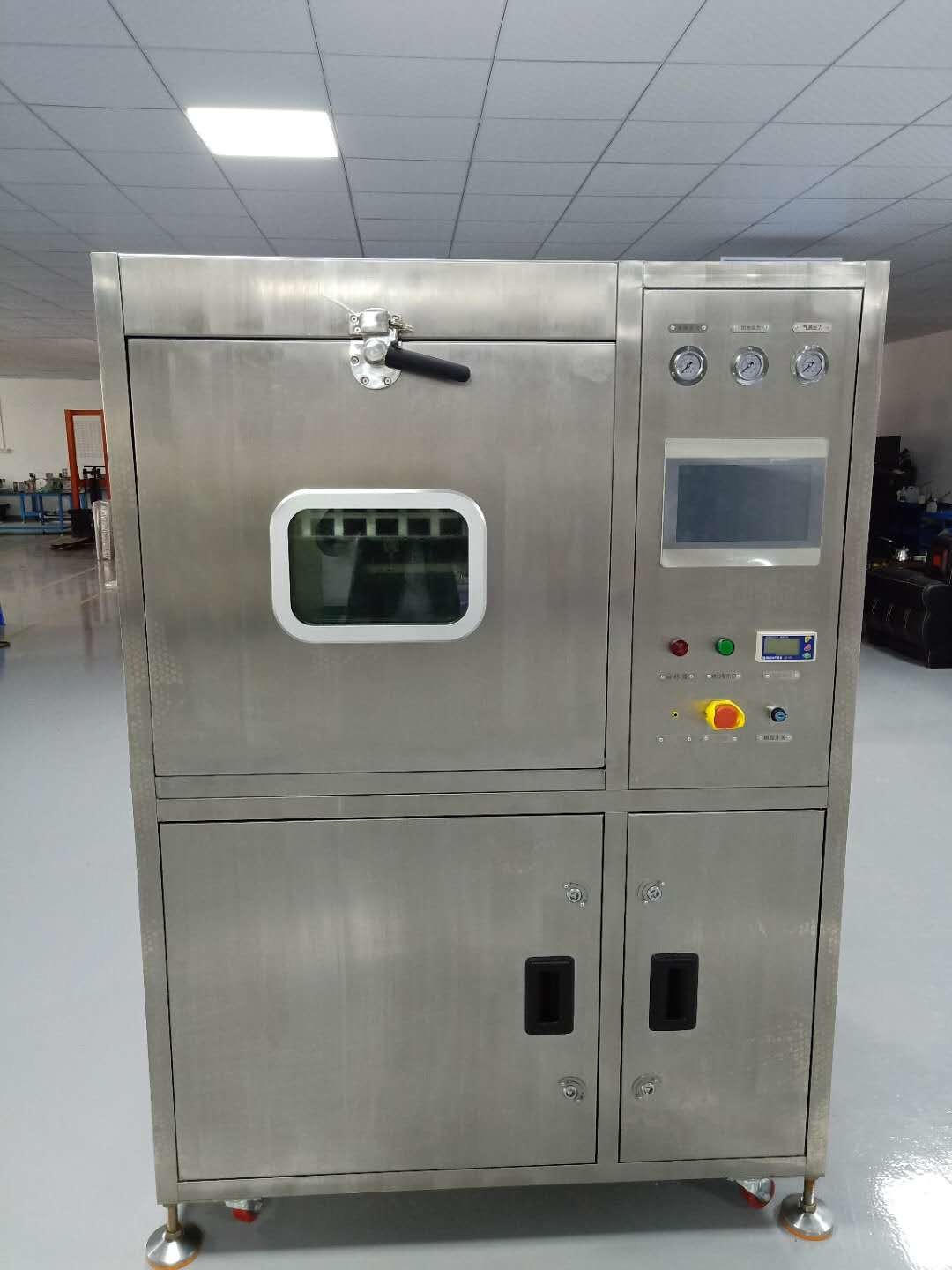

1. der gesamte Reinigungsprozess sichtbar ist: der Reinigungsprozess ist durch das Fenster und die LED-Leuchte sichtbar.
2. automatischer Reinigungsmodus: Reinigung, Spülen, Trocknen kann in einem Schrank und einer kompakten Maschine abgeschlossen werden.
3. die wissenschaftlichste Düsenkonstruktion: die Verwendung einer linken und rechten inkrementellen Verteilung --- zur Verbesserung der Reinigungseffizienz,Die obere und untere Verlagerungsverteilung - vollständig lösen die Reinigung Blindbereich;
4. die Druckverstellbarkeit der Düse: zur Lösung des kleinen und leichten PCBA-Problems in der Hochdruckspritze unter den Bedingungen des Zusammenstoßes und der Spritze;
5. das Standardheizungssystem des Verdünnungstanks: erhebliche Verbesserung der Reinigungseffizienz; Verkürzung der Reinigungszeit;
6. ein umfassendes Reinigungssystem: für SMT; THT PCBA nach dem Schweißen der Oberfläche des Restharzins, wasserlöslicher Fluss,nicht sauberer Fluss / Lötpaste und andere organische und anorganische Schadstoffe zur gründlichen und effektiven Reinigung;
7. bequeme Reinigungsverdünnung hinzuzufügen: kann manuell hinzugefügt werden, aber auch durch automatische Einstellung des Verhältnisses (5% bis 25%) mit DI-Wasser und chemischer Flüssigkeit (optional);
8- Temporärer Tank und Hilfsheizungssystem: Ein temporärer Tank dient zur Lagerung von Verdünnungs- und DI-Wasser.
Während des Reinigungsprozesses absorbiert die Luftpumpe die Verdünnung aus der Verdünnungspumpe und sendet sie in den temporären Tank, dann absorbiert die Waschpumpe die Verdünnung aus dem temporären Tank, um das PCBA zu reinigen.Die Luftpumpe absorbiert die Verdünnung aus dem vorläufigen Behälter und leitet sie zurück in den Verdünnungsbehälter.
Während des Spülprozesses nimmt die Luftpumpe DI-Wasser aus der DI-Wasserproduktionsmaschine auf und sendet es in den temporären Tank. Jedes Mal nach dem Spülen wird DI-Wasser aus dem temporären Tank entlassen.Das Spülwasser kann bei Bedarf erhitzt werden;
9. Niedrigere Betriebskosten: Ein eingebautes Filter sorgt dafür, daß die Verdünnung wiederholt verwendet wird.die Restwaschmittel aus der Rohrleitung und der Pumpe abblasen., wodurch die Verdünnung um 50% eingespart wird.
10Die Konzentrationsflüssige Kompensationsfunktion:die Verdünnungskonzentration wird nach wiederholtem Gebrauch immer niedriger, was sich auf die Reinigungseffekte und die Reinigungseffizienz von PCBA auswirkt., müssen zu diesem Zeitpunkt etwas konzentrierte Flüssigkeit in den Verdünnungsbehälter gegeben werden, um die Verdünnungskonzentration zu kompensieren.die Menge der Zusatzkonzentration in der Flüssigkeit kann entsprechend der tatsächlichen Situation angepasst werden.
Technische Parameter:
| Inhalt | Parameter |

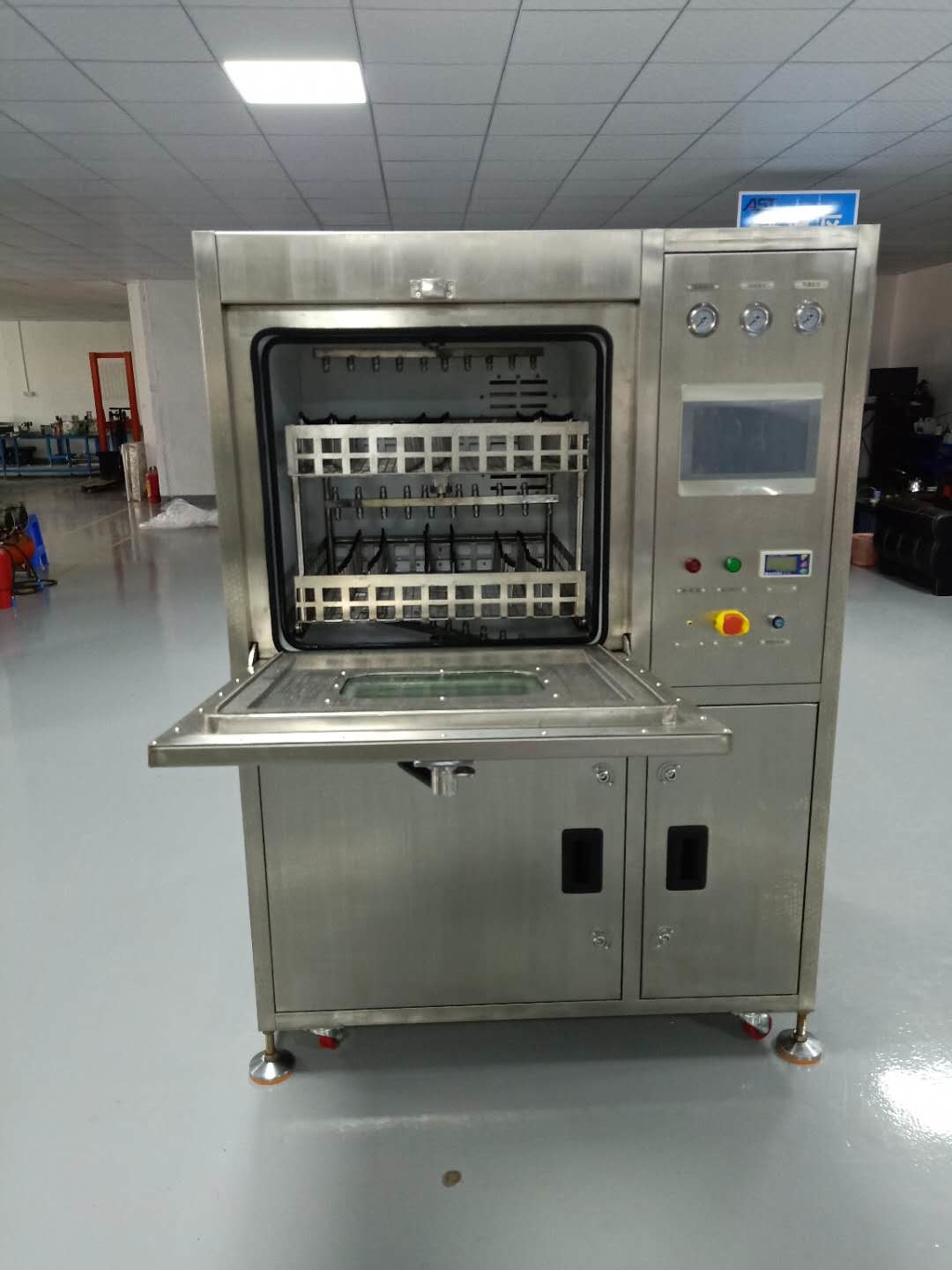

| Modell Nr. | HR-Q6 |
| Größe der sauberen Fläche | L610*W560*H160mm 2 Schichten |
| Konzentrationsbehälterkapazität | 30 L |
| Fassungsvermögen des Verdünnungsbehälters | 70 L |
| Kapazität des Sprühbehälters | 17 bis 23 L |
| Leistung der Sprühheizung | 6 kW |
| Reinigungszeit | 0 bis 99 Minuten (verstellbar) |
| Reinigungstemperatur (Flüssigkeit) | Raumtemperatur ~ 75°C (verstellbar) |
| Spülzeit | 1 Minute/Zeit ((1-59 Mal/einstellbar) |
| Spültemperatur ((DI Wasser) | Raumtemperatur ~ 75 °C (verstellbar) |
| Trocknungszeit | 0 bis 99 Minuten/ (verstellbar) |
| Widerstandsüberwachungsbereich | 0~18M |
| Leistung des Lösungsmitteltankheizers | 9 kW |
| Trocknungstemperatur | Raumtemperatur ~ 99 °C/ (verstellbar) |
| Leistung der Trocknungsheizung/KW | 6 kW |
| Injektionsdruck | 30 PSI- 90 PSI (verstellbar) |
| Filter für chemische Zwecke |
0.22μm (Filterpartikel:Lötmasse, Harz, Fluss und Verunreinigungen |
| Di-Wasserfilter | 1 Zoll Schnellverbindungsschnittstelle |
| Chemikalienentladestelle | 1 Zoll Schnellverbindungsschnittstelle |
| Echtzeitdruckmessgerät | 3 PCS (Düse/DI-Wasser/Abfall) |
| Horizontale Sprühpumpe | 5.5 kW |
| Größe des Abgasanschlusses | Φ100 ((W) * 30mm ((H) |
| Strom; Luftquelle | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Abmessung | L1400*W1350*H1830mm |
Shenzhen Honreal Technology Co., Ltd.ist ein nationales Hightech-Unternehmen, spezialisiert auf Forschung und Entwicklung, Produktion, Vertrieb und Dienstleistungen für die 500 größten Elektronikunternehmen der Welt.Das eingetragene Kapital der Gesellschaft beträgt 5 MillionenSeit der Gründung des Unternehmens hat Honreal die Entwicklung der Technologie als Kern, Qualität als Überleben, unabhängige Forschung und Entwicklung und kontinuierliche Innovation fortgesetzt.Nach anhaltenden Bemühungen, hat eine Reihe von Hightech-Erfindungspatenten.
F1: Wie ist die Zykluszeit vonHR-Q6Maschine zur Massenreinigung?
A1: Insgesamt 30 bis 45 Minuten. Waschen 10 Minuten + Spülen 10 Minuten + Trocknen 10 bis 25 Minuten.
F2: In welchen Fällen kann Liuqid verwendet werden?HR-Q6Um PCBA zu reinigen?
A2: PCBA-Reinigungsflüssigkeit auf Wasserbasis, DI-Wasserspülung.
Q3: Haben viele pcbas kannHR-Q6in einem Zyklus reinigen?
A3: L200*W100mm Größe PCBA zum Beispiel, es kann 30 ~ 40pcs reinigen.
F4: Müssen die PCBA nach dem Waschen, Spülen und Trocknen in der Maschine gebacken werden?
A4: Sicher, PCBAs müssen nach der Reinigung in einen elektrischen Ofen gelegt und 2 Stunden bei 100~110°C oder 4 Stunden bei 80~90°C gebacken werden, um das PCBA vollständig trocken zu machen.
