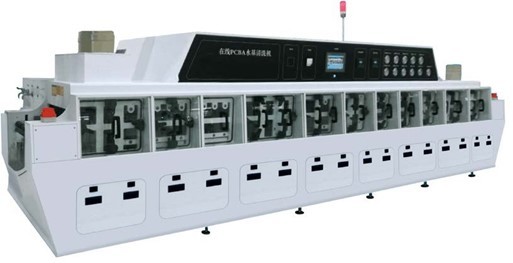

Online-Touchscreen-Steuerung Sprühen PCBA Reinigungsmaschine L5860mm

1. Allgemeine Einführung

HR-5800 PCBA Online-Reinigungsmaschine ist in drei Prozesse unterteilt: chemische Reinigung Abschnitt, reines Wasser Spülen Abschnitt und starke heiße Luft Trocknung Abschnitt,Beton kann in Umweltidämmung oder chemische Vorreinigung unterteilt werden, chemische Vorreinigung (einschließlich Abschnitt 1 und Abschnitt 2), Windschutz 1, DI Waschverschmutzung, Windschutz 2, DI Spülung 1, DI Spülung 2, Endspülung,Der Lufttrocknungswind schneidet, heiße Luft trocknen, die Luft trocknen Wind Schneiden 2, entladen.

2.Reinigungsverfahren
1.Chemische Reinigungsmodule
1.1.Chemische Vorreinigung oder Isolierung
Das Produkt wird mit Wasser oder Reinigungsmitteln für die vorläufige Reinigung durch Sprühen angeschlossen. Nach der Reinigung fließt die Wasserlösung wieder in den Chemiebehälter oder direkt ab.
Funktion: Waschen Sie die großen Schadstoffe auf der Plattenoberfläche weg, z. B. Lötkugel, Staub usw. Das Filtrationssystem dient dazu, den großen Schadstoffstrom in den Wassertank zu vermeiden, um die Pumpe zu blockieren.
1.2.Chemische Reinigung
Beide Seiten von PCBA reinigen, indem Wasser aus dem Lösungsmittelbehälter gepumpt und dann direkt in den Lösungsmittelbehälter oder entsorgt wird.Die chemische Reinigung gliedert sich ebenfalls in chemische Reinigung 1 und chemische Reinigung 2.
Funktion: chemische Zersetzung, innere Spannung des Zersetzungsflusses und Trennung des Flusses von der Oberfläche des PCBA durch Wasserdrucksprühen.
1.3.Windschneiden Isolieren
Die PCBA-Platte wird mit der Düse und dem Luftmesser gereinigt und mit Luft geschnitten, um sicherzustellen, dass die PCBA-Platte kein Wasser und kein Lösungsmittel in den nächsten Waschbehälter bringt.
Funktion: Verhindern, dass der Wasserbehälter der DI den Waschbehälter kontaminiert.
2.DI-Spülmodul
2.1DI Vorspülung ((Recyclingspülung))
Das DI-Wasser wird für die vorläufige Sprühreinigung an das Produkt angeschlossen, und das Wasser fließt nach der Reinigung wieder in den DI-Vorspülbehälter.
Funktion: Abspülen der Reinigungsmittelrückstände auf der Oberfläche der Platte, um das Reinigungsmittel in den Spülbereich der DI zu reduzieren und den Wasserbehälter der DI zu kontaminieren.
2.2Windschneidung, Isolierung
Die Oberfläche der PCBA-Platte wird mit einem Luftmesser geschnitten, um den größten Teil des Wasserrückstands von der Oberfläche zu entfernen und sicherzustellen, dass kein DI-Wasser auf der Oberfläche der PCBA-Platte zum Trocknungsbereich getragen wird.
2.3.DI-Wasserreinigung
Beide Seiten des PCBA reinigen, indem Wasser aus dem DI-Tank gepumpt wird, und das Wasser kehrt nach der Reinigung in den DI-Tank zurück.jeder mit einem Wasserbehälter.
Funktion: Abspülen von Fluss oder chemischen Rückständen durch Wasserdruck.
2.4.Endspülung
Der DI-Generator versorgt diesen Abschnitt direkt mit DI-Wasser für die letzte Spülung, woraufhin das Wasser direkt entladen oder in den DI-Tank fließt.
Rolle: Sicherstellen, dass das Reinigungsmittel den Anforderungen entspricht.
3. Endwindschneiden Isolieren und Trocknen
Die Oberfläche der PCBA-Platte wird mit einem Luftmesser geschnitten, um den größten Teil des Wasserrückstands von der Oberfläche zu entfernen und sicherzustellen, dass kein DI-Wasser auf der Oberfläche der PCBA-Platte zum Trocknungsbereich getragen wird.
Funktion: Verhinderung des Eintritts von DI-Wasser in den Heißlufttrocknungsabschnitt, um den Lufttrocknungseffekt zu verhindern.
3.1.Endwindschneidung (Kaltlufttrocknung).
3.2- Heißlufttrocknung.
3.3- Kaltlufttrocknung.

3.TECHNISCHE PARAMETER

Touchscreen-SchnittstelleElektrische Steuerung (Omron PLC)

          mit einer Breite von mehr als 20 mm,

             Sprühdüse und -röhre Filter
