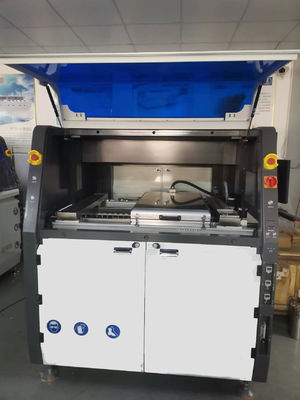

SMT Vollautomatische DIP Bleifrei Flux Spray Vorwärmung PCB Schweißen Selektive Wellenlöter
Das selektive Wellenlöten ist eine spezielle Form des Schweißens, die erfunden wurde, um die Anforderungen der modernen Schweißtechnik zu erfüllen.Die Maschine kann speziell Sprühen und Schweißen die Lötverbindungen für diese Notwendigkeit Sprühen Fluss, und nicht nur die Schweißwirksamkeit und Zuverlässigkeit sind höher als bei manuellem Schweißen, sondern auch die Schweißkosten sind niedriger als bei Wellenlöten.
Das selektive Wellenlöten kann mit einer, zwei oder drei Flussbeschichtungstechnologie nach den spezifischen Anforderungen des Betriebs des Benutzers konfiguriert werden.die ein präzises Schweißen von Lötverbindungen erreichen und die Lötverbindung besonders
| Name der Maschine | SELPOT-400 | |
| Allgemeine | ||
| Abmessung | L1520mm X W1650mm X H1650mm | |
| Gesamtleistung | 18 kW | |
| Verbrauchsleistung | 5 bis 7 kW | |
| Stromversorgung | Dreiphasige 380V 50HZ | |
| Nettogewicht | 1200 kg | |
| Luftquelle wiederhergestellt | 0.4-0.6MPa | |
| erforderlicher Luftstrom | 8 bis 12 L/min | |
| erforderlicher N2-druck | 0.4-0.6MPa | |
| erforderlicher N2-Durchfluss | mehr als 2 Kubikmeter pro Stunde | |
| N2-Reinheit erforderlich | > 99,998% | |
| erforderliche Erschöpfung | 500 bis 800 CMB/h | |
| Träger oder PCB | ||
| Träger | je nach Produkt | |
| maximale Tragfläche | L400 x W400 mm | |
| PCB-Dicke | 0.2 mm-----6 mm | |
| PCB-Kante | mit einer Breite von nicht mehr als 5 mm | |
| Steuerung und Förderer | ||
| Steuerung | PC für die Industrie | |
| Breite des Förderers | 100 bis 400 mm | |
| Transportmittelart | SUS-Roller | |
| Konveyordicke | 2-6 mm (Kantendicke oder Trägerdicke) | |
| Richtung des PCB-Fließbands | Von links nach rechts | |
| PCB-Fahrwerk bis zur Abstandsfreiheit | 100 mm | |
| Bodenfreiheit des PCB-Fließbands | 30 mm | |
| Beförderungslast | < 10 kg | |
| Förderspur | Schienen aus Aluminium | |
| Höhe des Förderers | 900+/-30 mm | |
| Vorschlagstafel | ||
| Bewegungsachse | X, Y, Z | |
| Bewegungssteuerung | Schließschleifen-Servo-Steuerung | |
| Bewegungsmotor | Panasonic-Servomotor | |
| Kugelschraube | Hiwin | |
| Positionsgenauigkeit | + / - 0,05 mm | |
| Fahrwerk | Schweißen von Metallen | |
| Flussmanagement | ||
| Flussdüse | Japan Lumina | |
| Haltbarkeit der Düse | aus rostfreiem Stahl | |
| Flussbehälterkapazität | 3L | |
| Flussbehälter | Druckbehälter | |
| Alkoholbehälterkapazität | 1 L | |
| Alkoholbehälter | Druckbehälter | |
| Vorwärmen | ||
| Vorwärmemethode | IR-Oberheizung | |
| Leistung der Heizung | 13.5 kW | |
| Temperaturbereich | 25 bis 240 °C | |
| Lötkanne | ||
| Standard Topfnummer | 1 Stück | |
| Kapazität der Lötkanne | 13 kg / Lötkanne (elektromagnetische Pumpe) | |
| Regulierung der Löttemperatur | PID | |
| Schmelzzeit | 20 bis 30 Minuten | |
| maximale Löttemperatur | 350 °C | |
| Heizgerät | 1.2 kW | |
| Lötdüse | ||
| Spritze | angepasst | |
| Material | mit hohem Kohlenstoffgehalt | |
| Standard ausgestattete Düse | Standard ausgestattet 5 Stück/ Löttopf ((der innere Durchmesser der Düse 2,5 mm, 3 mm, 4 mm, 5 mm,6 mm)) | |
| N2-Management | ||
| N2-Heizung | Standard ausgestattet | |
| ID N2 Temperaturbereich | 0-350 °C | |
| N2-Verbrauch | 2 m3 /h / Düse | |
Einzelheiten:
1.Mindestkonfiguration
Der Prozessor beträgt nicht weniger als 2,0 GHz, der interne Speicher nicht weniger als 4 GB, der freie Speicherplatz nicht weniger als 16 GB.
2. Empfohlene Konfiguration
Prozessor Quad-Core 1.8GHz, interner Speicher 8G, Platz auf der Festplatte links 512GB, Gigabit-Netzwerkkarte.
3.Bildschirmauflösung
1920 * 1080 (notwendig)
Betriebssystem:Win7 64 Bit,Win10 64 Bit
