Vorteilhaft:
1.Integriertes voll funktionsfähiges Modell, die gesamte Bewegungsplattform integriert Sprühen und Schweißen, kompakter Raum.
2.PCB-Platte fixiert, Sprüh- und Schweißplattform bewegt.
3.Hohe Schweißqualität, erheblich verbessert die Durchlaufrate des Schweißens.
4.Moduläres Design von SMEMA Online-Transport, Unterstützung der Kunden bei der flexiblen Linienbildung.
5Alle Parameter können im PC gesetzt und auf dem PCB-Menü gespeichert werden, wie bewegter Pfad, Löttemperatur, Flusstyp, Löttyp, N2-Temperatur usw.Beste Rückverfolgbarkeit und leicht zu erzielende Wiederholungslösungsqualität.

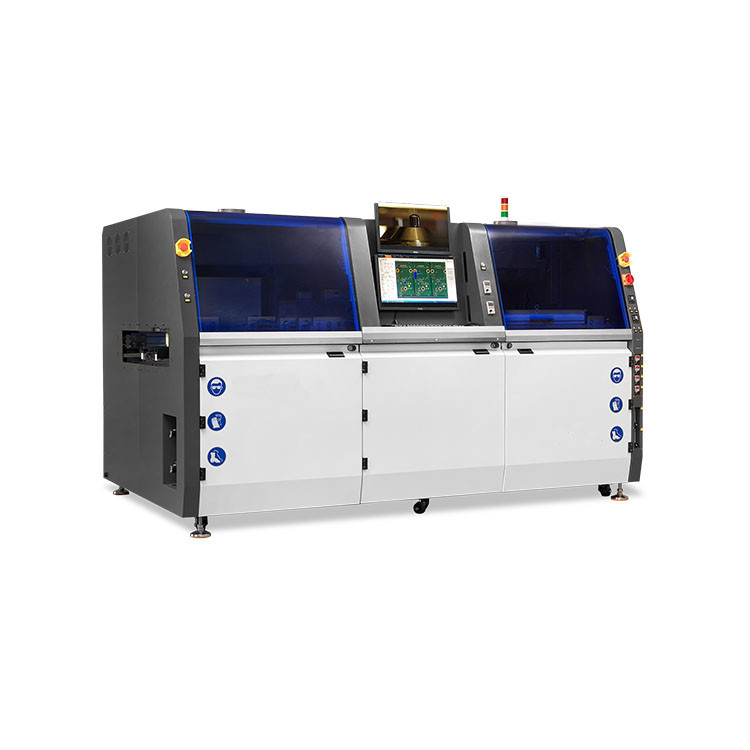

| Name der Maschine | SEL-31 |
| Allgemeine | |
| Abmessung | L2550 X W1480 X H1665 |
| Gesamtleistung | 16 kW |
| Verbrauchsleistung | 4 bis 8 kW |
| Stromversorgung | Einphasen 220V 50HZ |
| Nettogewicht | 1500 kg |
| Luftquelle wiederhergestellt | 3 bis 5BAR |
| erforderlicher N2-Durchfluss und Reinheit | 3 m3/Stunde, Reinheit> 99,998% |
| erforderliche Erschöpfung | 600-1000CMB/h |
| Steuerung und Förderer | |
| Steuerung | Industrie-PC + PLC-Steuerung |
| Breite des Förderers | 100 bis 400 mm |
| Transportmittelart | Schienenverkehr mit Sprüh- und Vorwärmeabschnitten in Ketten, Rollenverkehr mit Lötabschnitten |
| Richtung des PCB-Fließbands | Links nach rechts oder rechts nach links |
| Förderspur | Schienen aus Aluminium |
| Höhe des Förderers | 900+/-30 mm |
| Vorschlagstafel | |
| Bewegungsachse | X, Y, Z |
| Bewegungssteuerung | Schließschleifen-Servo-Steuerung |
| Positionsgenauigkeit | + / - 0,05 mm |
| Feuer | Schweißen von Metallen |
| Flussmanagement | |
| Flussdüse | Japan Lumina |
| Haltbarkeit der Düse | aus rostfreiem Stahl |
| Flussbehälterkapazität | 1 L |
| Alkoholbehälterkapazität | 1 L |
| Vorwärmen | |
| Vorwärmemethode | Heiße Luft oben, IR-Heizung unten |
| Leistung der Heizung | 6 kW |
| Temperaturbereich | 25 bis 240°C |
| Lötkanne | |
| Standard Topfnummer | 1 PCS |
| Kapazität der Lötkanne | 16 kg / Lötkanne |
| Temperaturbereich der Lötung | PID |
| Schmelzzeit | 30 Minuten. |
| maximale Löttemperatur | 350 °C |
| Heizgerät | 1.5kw/ Lötkanne |
| Lötdüse | |
| Düse schwach | angepasst |
| Material | mit hohem Kohlenstoffgehalt |
| Standard ausgestattete Düse | Tandard ausgestattet 5 Stück ((2,5mm/3,0mm/4,0mm/5,0mm/6,0m) |
| N2-Management | |
| N2-Heizung | Standard ausgestattet |
| N2-Temperaturbereich | 0 - 350 °C |
| N2-Verbrauch | 1 - 3 m3 /h / Düse |
Zu den Standardmaschinen gehören:
| 序号Serielle | 名称Item | 内容inhalt | Anzahl Menge |
| 1 | Steuerungssystem Steuerungssystem | Computer- und Bildschirmhersteller PC und Monitor |
Ein Satz |
| 实时监控摄像头 Auf der Kamera | |||
| Steuergerät und Steuerkarte Bewegungssteuerung | |||
| 2 |
Plattformbewegungssystem (Sprühstoff) |
Vollgefertigte zwei-Achsen-Plattform |
Ein Satz
|
| 两轴全配滚珠丝杆及直线导轨2 Achse mit Kugelschraube und linearer Schraube | |||
| 两轴全配伺服电机及伺服驱动器2 Achsen mit Servomotor und Treiber ausgestattet | |||
| 3 | selektives SprühsystemFlusssystem | 进口喷射 进口喷射 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 进口 |
Ein Satz
|
| Zusatzstoff-Flussbehälter | |||
| 喷雾气控制流动气动系统 (System zur Steuerung des Fließflusses von Düngemitteln) | |||
| 喷嘴 automatisches Reinigungssystem | |||
| 4 | 预热系统Vorwärmsystem | 热风上预热, 红外射灯下预热 Vorwärme der heißen Luft, IR-Heizung am Boden |
Ein Satz
|
| 5 |
Plattformbewegungssystem (Zinnheizung) |
Ganz ausgerichtet auf drei Achsen |
Ein Satz
|
| Ein 3-Achs-Gesamt-Roll-Beugel-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene-Schiene | |||
| Ein 3-Achs-Servo-Motor und ein 3-Achsen-Servo-Antrieb | |||
| 6 | 选择性 接锡炉Lötkanzler | 15 kg Zinnkocher, Wellenräder, Tunnel, Servermotor |
Ein Satz
|
| Einrichtung zur Alarmierung von Überwärmeüberflüssigkeit | |||
| ¥ 炉温控系统 System zur Regelung der Löttemperatur | |||
| Inline-Heizungssystem | |||
| 标配5个 接喷嘴 (内径 4mm x 3pcs, 5mm,6mm) Standard ausgestattete Lötdüse | |||
| 7 |
运输部份 Fördersystem |
前后运输导轨独立步进驱动 (喷雾预热段) Unabhängiger Schrittantrieb der vorderen und der hinteren Transportleitbahn (Spray-Vorheizungsabschnitt) |
Ein Satz
|
| Vor- und Hinterkettenbeförderungsführer (Sprayvorheizungsbereich) | |||
| PCB-Platten-Einsperrgerät (喷雾段,预热段) Sprühbereich der PCB-Platten-Blockvorrichtung, Vorheizbereich | |||
| 前后运输导轨独立步进驱动 (锡炉段) Unabhängiger Schrittantrieb der vorderen und der hinteren Transportleitbahn (Zinnlöserabschnitt) | |||
| Vor- und Hinterrollen-Transportführer (Zinnlötungsbereich) | |||
| PCB-Platten-Blockiervorrichtung | |||
| PCB-Seitenplatten-AnlagePCB-Seitenverschlusssystem | |||
| 8 | 机器?? 体Maschinenchassis | 机架及表面喷粉机框架/cover & painting (Rahmen/Abdeckung und Lackierung der Sprühmaschine) |
Ein Satz
|
