Vorteilhaft:
1.Offline-Modellmaschine, in derselben XYZ-Bewegungstabelle kombiniert selektives Flüssen und Löten, kompakt und voll funktionsfähig.
2- Hochwertige Lötung.
3Bewegung der Leiterplatte, Spritze und Schweißplattform fixiert.
4.Kann neben der SMT-Produktionslinie zum Löten platziert werden, sehr flexibel.
5Alle Parameter können im PC gesetzt und auf dem PCB-Menü gespeichert werden, wie bewegter Pfad, Löttemperatur, Flusstyp, Löttyp, N2-Temperatur usw.Beste Rückverfolgbarkeit und leicht zu erzielende Wiederholungslösungsqualität.

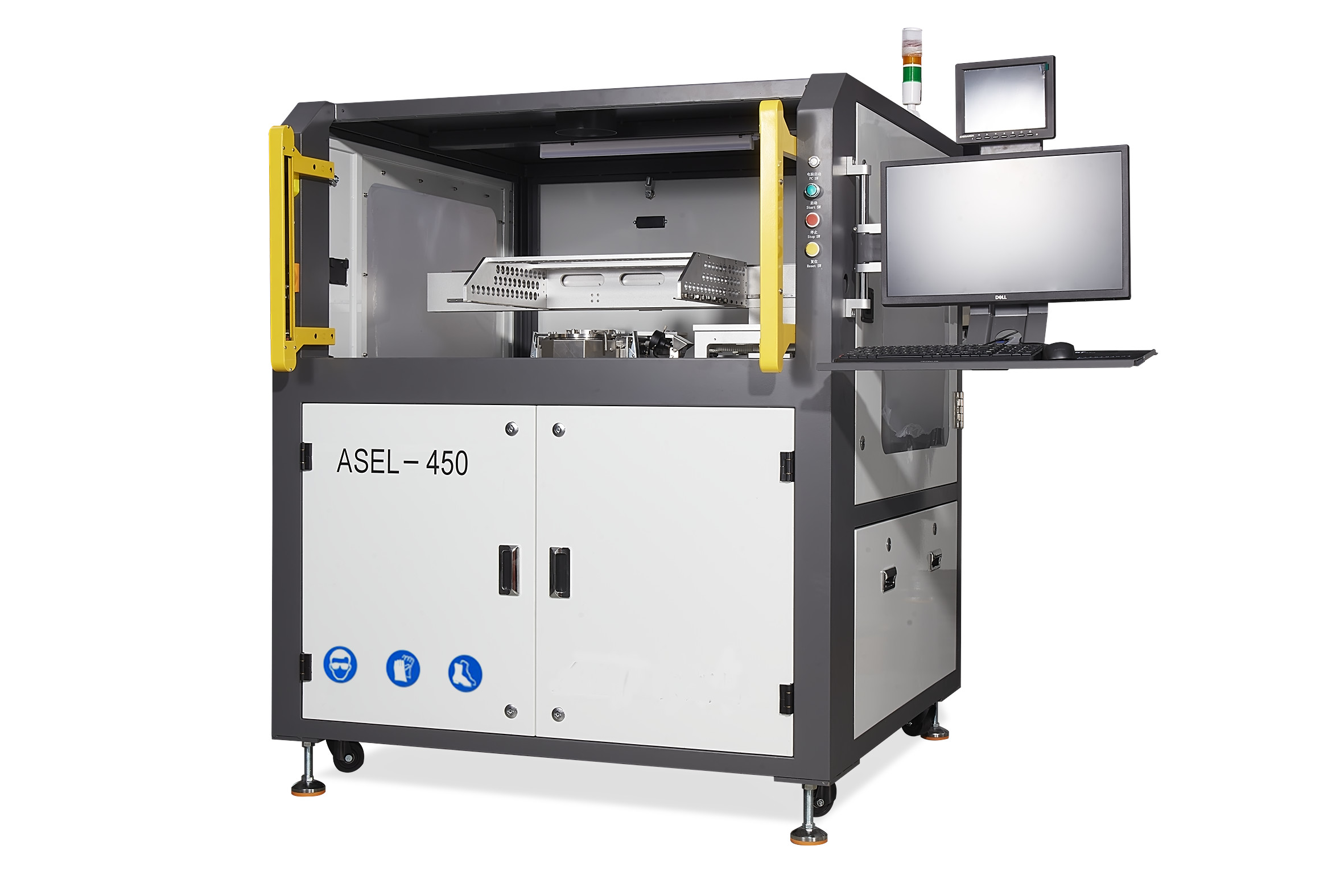

| Artikel 1 | ASEL-450 |
| Allgemeine | |
| Betriebsleistung/Maximalleistung | 1--3KW/5KW |
| PCB-Größe | 50x50-350x450 mm |
| Maschinenabmessung | 1090*1256*1340 mm |
| Nettogewicht | 320 Kilo |
| Stromversorgung | 1PH 220V 50HZ |
| Luftversorgung | 3 bis 5 Bar |
| Auslaufen erforderlich | 100 M3/h |
| PCB-Roboterplattform | |
| Achsen der Bewegung | X, Y, Z |
| Bewegungssteuerung | Vollservo |
| Positionsgenauigkeit | + / - 0,05 mm |
| PCB-Oberfläche | 80 mm |
| PCB-Bodenfreiheit | 30 mm |
| PCB-Positionierung | Selbstprüfdruck |
| Soldermanagement | |
| Standard-Lötstationen | 1 Stück |
| Kapazität der Lötkanne | 15 kg |
| Temperaturkontrolle des Lötgeräts | PID |
| Aufwärmzeit | 45 Minuten. |
| Maximale Temperatur | 380 °C |
| Heizungspfanne | 3 kW |
| mit einer Breite von mehr als 20 mm | |
| Mini-Wave-Düsen | Dia 2 bis 8 mm |
| Zusammengestellte Düse | Kann |
| Sticke (N2) Trägheitsmanagement | |
| N2-Heizung | Standard ausgestattet |
| N2-Temp PID-Steuerbereich | 0 - 350 °C |
| N2-Verbrauch pro Düse | 1.5m3/h/Kohlkopf |
| N2-Reinheit erforderlich. Sauerstoff. | O2 < 20 PPM |
| Flussmanagement | |
| Sprühflußdüse | Mini-Sprayfluxer mit Sprühstoffverbrennung |
| Flusskapazität | 1.2L |
| Flussbehälter | Druckbehälter |
| Steuerungssystem | |
| Programmmethode | Computersteuerung |
| Steuerungssystem | Computersteuerung |
| Typische Programmzeit | 10 Minuten. |
