Eigenschaften:

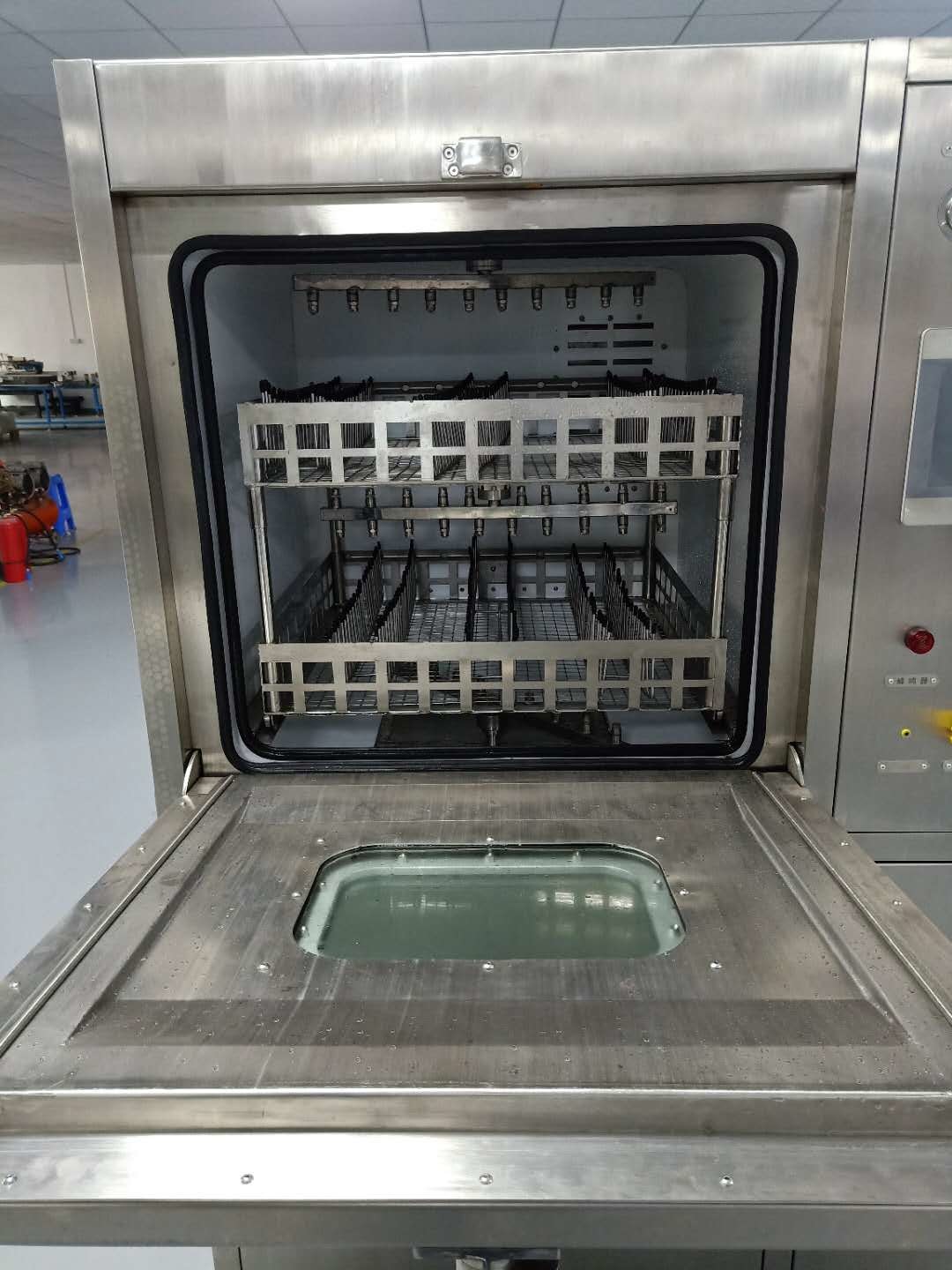

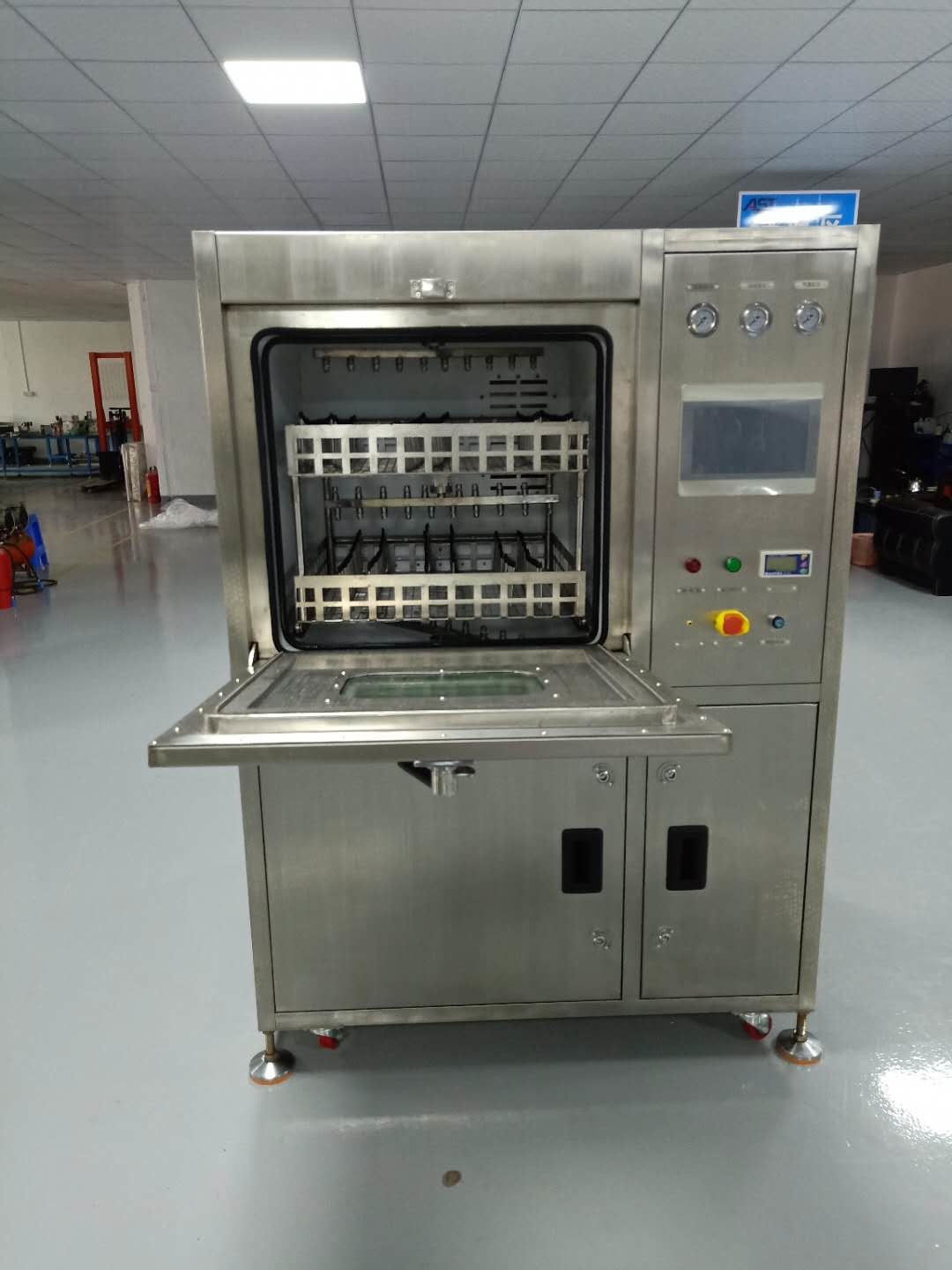

1.Visualisierung des gesamten Prozesses: Reinigungsraum mit visuellem Fenster und 2 LED-Leuchten ausgestattet, Reinigungsprozess ist auf einen Blick klar.
2.Die größten Reinigungskörbe der Welt:610mm(L) ×560mm(W) ×100mm(H) 2 Schichten, erfüllen größere PCBA-Größen und höhere Reinigungserzeugung.
3.Die wissenschaftlichste Düsenentwurf ((Patent ): Steigerung Düsen von links nach rechts, Verbesserung der Reinigungseffizienz, Verteilung Düsen nach oben und unten, vollständig lösen die blinde saubere Fläche
4.Druckanlageverstellbares Design: Lösen Sie die geringe Größe von PCBA im Reinigungsprozess durch Sprühen unter hohem Druck Kollision, Spritzproblem
Mit Standardverdünnungsmitteln Heizungsschlitze: erheblich verbesserte Reinigungswirksamkeit.
5.Touchscreen-Schnittstelle: Gemäß unterschiedlichem PCBA-Modell mit unterschiedlichen Prozessparametern können schnelle Bearbeitung und eine Vielzahl verschiedener Prozessparameter gespeichert werden, einschließlichLösungsmitteltemperatur, Reinigungszeit, Spülzeiten/Zeiten, Spültemperatur, Trocknungszeit, Trocknungstemperatur, Leitfähigkeitskontrollparameter usw.Passwortverwaltungsbehörde festgelegt werden kann.
6Hohe Reinheitsstandards: Die Ionenverschmutzung entspricht vollständig der Norm 610D IPC - Klasse I (weniger als 1,5 ug/cm2)
7.Bequemer Flüssigkeitszusatzmodus: Kann manuell zusammengefügt werden, kann auch nach dem Anteil (5% ~ 25%) automatisches Proportionieren von DI-Wasser und chemischer Flüssigkeit festgelegt werden.
8.Umfassendes Reinigungssystem: nach der Oberfläche des Produkts organische und anorganische Substanzrückstände gründlich wirksam reinigen
Automatischer Reinigungsmodus: in einem sauberen Innenbereich alle Reinigungs-, Spül- und Trocknungsprozesse, kleine Größe, kompakte Struktur
Technische Parameter:
| Inhalt | Parameter |
| Modell Nr. | HR-Q6 |
| Größe der sauberen Fläche | L610*W560*H160mm 2 Schichten |
| Konzentrationsbehälterkapazität | 30 L |
| Fassungsvermögen des Verdünnungsbehälters | 70 L |
| Kapazität des Sprühbehälters | 17 bis 23 L |
| Leistung der Sprühheizung | 6 kW |
| Reinigungszeit | 0 bis 99 Minuten (verstellbar) |
| Reinigungstemperatur (Flüssigkeit) | Raumtemperatur ~ 75°C (verstellbar) |
| Spülzeit | 1 Minute/Zeit ((1-59 Mal/einstellbar) |
| Spültemperatur ((DI Wasser) | Raumtemperatur ~ 75 °C (verstellbar) |
| Trocknungszeit | 0 bis 99 Minuten/ (verstellbar) |
| Widerstandsüberwachungsbereich | 0~18M |
| Leistung des Lösungsmitteltankheizers | 9 kW |
| Trocknungstemperatur | Raumtemperatur ~ 99 °C/ (verstellbar) |
| Leistung der Trocknungsheizung/KW | 6 kW |
| Injektionsdruck | 30 PSI- 90 PSI (verstellbar) |
| Filter für chemische Zwecke |
0.22μm (Filterpartikel:Lötmasse, Harz, Fluss und Verunreinigungen |
| Di-Wasserfilter | 1 Zoll Schnellverbindungsschnittstelle |
| Chemikalienentladestelle | 1 Zoll Schnellverbindungsschnittstelle |
| Echtzeitdruckmessgerät | 3 PCS (Düse/DI-Wasser/Abfall) |
| Horizontale Sprühpumpe | 5.5 kW |
| Größe des Abgasanschlusses | Φ100 ((W) * 30mm ((H) |
| Strom; Luftquelle | AC380V 50HZ 65A/0,45MPa~0,75MPa |
| Nettogewicht | 400 kg |
| Abmessung | L1400*W1350*H1830mm |

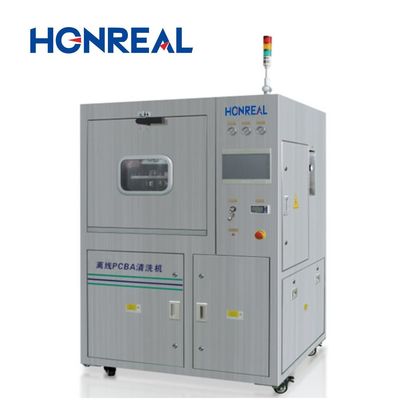

Shenzhen Honreal Technology Co., Ltd.ist ein nationales Hightech-Unternehmen, spezialisiert auf Forschung und Entwicklung, Produktion, Vertrieb und Dienstleistungen für die 500 größten Elektronikunternehmen der Welt.Das eingetragene Kapital der Gesellschaft beträgt 5 MillionenSeit der Gründung des Unternehmens hat Honreal die Entwicklung der Technologie als Kern, Qualität als Überleben, unabhängige Forschung und Entwicklung und kontinuierliche Innovation fortgesetzt.Nach anhaltenden Bemühungen, hat eine Reihe von Hightech-Erfindungspatenten.
F1: Wie ist die Zykluszeit vonHR-Q6Maschine zur Massenreinigung?
A1: Insgesamt 30 bis 45 Minuten. Waschen 10 Minuten + Spülen 10 Minuten + Trocknen 10 bis 25 Minuten.
F2: In welchen Fällen kann Liuqid verwendet werden?HR-Q6Um PCBA zu reinigen?
A2: PCBA-Reinigungsflüssigkeit auf Wasserbasis, DI-Wasserspülung.
Q3: Haben viele pcbas kannHR-Q6in einem Zyklus reinigen?
A3: L200*W100mm Größe PCBA zum Beispiel, es kann 30 ~ 40pcs reinigen.
F4: Müssen die PCBA nach dem Waschen, Spülen und Trocknen in der Maschine gebacken werden?
A4: Sicher, PCBAs müssen nach der Reinigung in einen elektrischen Ofen gelegt und 2 Stunden bei 100~110°C oder 4 Stunden bei 80~90°C gebacken werden, um das PCBA vollständig trocken zu machen.
Vergleichsbilder vor und nach der Reinigung:
