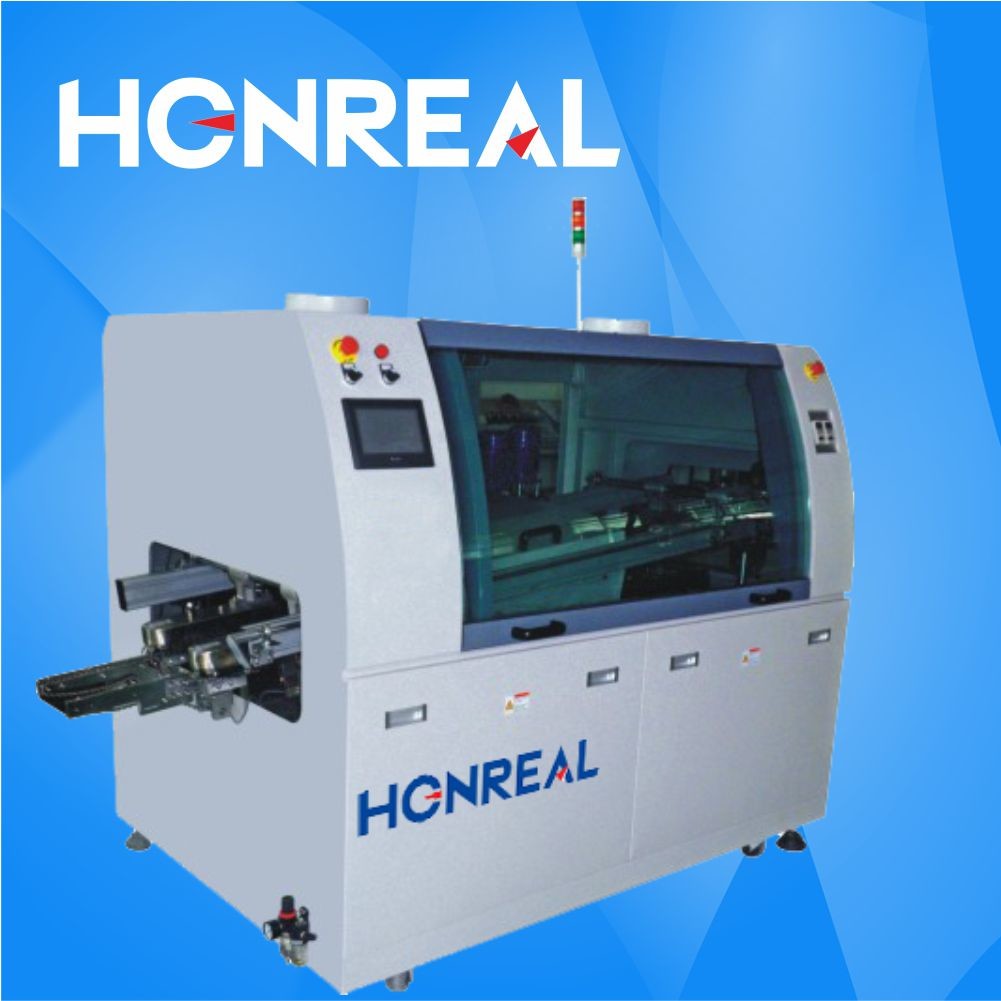

HR-200 Swave-Lötmaschine
STD: Frontbildschirm mit Ein-/Aussteuerung; OPT: Berührungsbildschirm mit Steuerung
¤ Geeignet für Produkte mit geringer Komponentendichte/niedrige Prozesskriterien/Bleihaltige Produkte
¤ SMC Pneumatischer Zylinderantriebener Fluxer Sprühkopf Quer
¤ 1 Infrarotvorheizer
¤ Modulierte Vorheizungsstruktur, für die Wartung praktisch
¤ Mitsubishi PLC+PID geschlossener Kreislauf
¤ SUS 316L Lötkanne
¤ Manuelle Lötkanne nach oben/nach unten und nach innen/aus rollen
¤ Verschiedene Arten von Lötfinger verfügbar
¤ Neigung von 4-7° einstellbar
¤ Automatischer Fingerreiniger
¤ Kreuzströmung Natürliche Luftkühlung
¤ STD: Frontbildschirm eingeschaltet/ausgeschaltet; OPT: Berührungsbildschirm gesteuert
| Modell | Steuerungskörper HR-200 | HR-200 Berührungsbildschirm |
| Maschinenabmessung | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Gewicht | 600 kg | |
| Farbe | Computergrau | |
| Allgemeine | ||
| Hauptsteuerung | Schaltflächenkontrolle | Touch-Panel-Steuerung |
| Vorwärmer | 1 | |
| Kühlzone | 1 | |
| Abkühlung der Steigungsgliederung | Natürliche Luftkühlung:3-4° C/s | |
| Abgasanforderung | ≥ 3m'/s × 2 | |
| Druckluftbedarf | > 4 kg/cm2 | |
| Leistungsbedarf | 3 Phase 5 Kabel 38oVac 50/60 Hz | |
| Startverbrauch | ≤ 17 kW | |
| Stetiger Verbrauch | ≤ 6 kW | |
| Zeit für den Aufstieg |
Vorwärme: ca. 15 Minuten. Lötkanne: ca. 70 Minuten |
|
| Temperaturberechnungspunkt |
Vorheizung: Raumtemperatur 200°C Löttopf: Raumtemperatur 300 °C |
|
| Temperaturregelung | PID-Schließschleife kontrolliert | |
| Temperaturgenauigkeit | ±1°C | |
| Temperatur über die Abweichung | ±2°C | |
| Warme Luftströmung | Ungefähr 50CFM | |
| Prozessbreite | 50 bis 250 mm | |
| Prozesshöhe | 750 mm±30 mm | |
| Beförderungsgeschwindigkeit | 0-1800 mm/min | |
| Produktfreigabe |
Verweis auf Finger Grooves; Oberseite ≥ 100 mm;Unterseite ≥ 15 mm |
|
| Fluxer | ||
| Sprühkopf quer | SMG Pneumatische Zylinderführung | |
| Molekulare Größe | 20 bis 40 Mikrometer | |
| Durchmesser der Flussdüse | 1.3 mm | |
| Strömungskapazität | 20 Liter | |
| Lötkanne | ||
| Kapazität der Töpfe | 250 kg | |
| Topfmaterial | mit einer Breite von nicht mehr als 20 mm | |
| Wellenverschiebung | Zwischen Chip und Lambda 36mm | |
| Gesamtbetrag | 00,19-0,21 kg/h | |
Einzelheiten:
Abmontierungsmethode der Holzbox:
Die folgenden Werkzeuge sind für die Demontage erforderlich:
1. 14mm-Schlüssel
2- Das ist ein Hammer.
3- Das ist eine Klappe.
Nach dem Zerlegen der Schrauben in einem Holzkarton entfernen Sie zunächst das obere Brett und anschließend die umgebenden Bretter.
Auspacken von Vakuumpaket.
Schneiden Sie mit einem Messer den Kunststoffschutzfilm der Außenverpackung auf und entfernen Sie ihn, um Schäden an Person und Maschine zu vermeiden.
Nehmen Sie die Maschine und andere Gegenstände vorsichtig heraus und legen Sie sie sanft hin.
