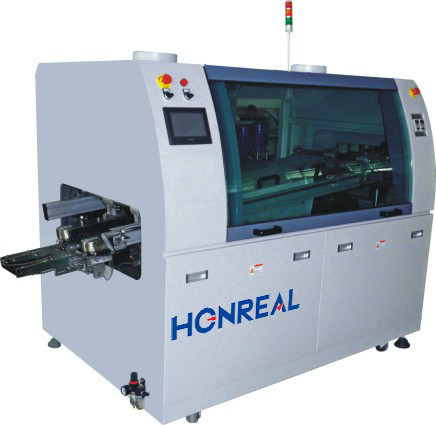

HR-200 Swave-Lötmaschine
STD: Frontbildschirm mit Ein-/Aussteuerung; OPT: Berührungsbildschirm mit Steuerung
¤ Geeignet für Produkte mit geringer Komponentendichte/niedrige Prozesskriterien/Bleihaltige Produkte
¤ SMC Pneumatischer Zylinderantriebener Fluxer Sprühkopf Quer
¤ 1 Infrarotvorheizer
¤ Modulierte Vorheizungsstruktur, für die Wartung praktisch
¤ Mitsubishi PLC+PID geschlossener Kreislauf
¤ SUS 316L Lötkanne
¤ Manuelle Lötkanne nach oben/nach unten und nach innen/aus rollen
¤ Verschiedene Arten von Lötfinger verfügbar
¤ Neigung von 4-7° einstellbar
¤ Automatischer Fingerreiniger
¤ Kreuzströmung Natürliche Luftkühlung
¤ STD: Frontbildschirm eingeschaltet/ausgeschaltet; OPT: Berührungsbildschirm gesteuert
| Modell | Steuerungskörper HR-200 | HR-200 Berührungsbildschirm |
| Maschinenabmessung | L2550 × w1350 × H1550 mm | L2550 × W1350 × H1550 mm |
| Gewicht | 600 kg | |
| Farbe | Computergrau | |
| Allgemeine | ||
| Hauptsteuerung | Schaltflächenkontrolle | Touch-Panel-Steuerung |
| Vorwärmer | 1 | |
| Kühlzone | 1 | |
| Abkühlung der Steigungsgliederung | Natürliche Luftkühlung:3-4° C/s | |
| Abgasanforderung | ≥ 3m'/s × 2 | |
| Druckluftbedarf | > 4 kg/cm2 | |
| Leistungsbedarf | 3 Phase 5 Kabel 38oVac 50/60 Hz | |
| Startverbrauch | ≤ 17 kW | |
| Stetiger Verbrauch | ≤ 6 kW | |
| Zeit für den Aufstieg |
Vorwärme: ca. 15 Minuten. Lötkanne: ca. 70 Minuten |
|
| Temperaturberechnungspunkt |
Vorheizung: Raumtemperatur 200°C Löttopf: Raumtemperatur 300 °C |
|
| Temperaturregelung | PID-Schließschleife kontrolliert | |
| Temperaturgenauigkeit | ±1°C | |
| Temperatur über die Abweichung | ±2°C | |
| Warme Luftströmung | Ungefähr 50CFM | |
| Prozessbreite | 50 bis 250 mm | |
| Prozesshöhe | 750 mm±30 mm | |
| Beförderungsgeschwindigkeit | 0-1800 mm/min | |
| Produktfreigabe |
Verweis auf Finger Grooves; Oberseite ≥ 100 mm;Unterseite ≥ 15 mm |
|
| Fluxer | ||
| Sprühkopf quer | SMG Pneumatische Zylinderführung | |
| Molekulare Größe | 20 bis 40 Mikrometer | |
| Durchmesser der Flussdüse | 1.3 mm | |
| Strömungskapazität | 20 Liter | |
| Lötkanne | ||
| Kapazität der Töpfe | 250 kg | |
| Topfmaterial | mit einer Breite von nicht mehr als 20 mm | |
| Wellenverschiebung | Zwischen Chip und Lambda 36mm | |
| Gesamtbetrag | 00,19-0,21 kg/h | |
Einzelheiten:
Anlageort:
1. Die Maschine in einer klaren und belüfteten Umgebung bedienen, um Staub und andere Stoffe, die die Schweißqualität beeinträchtigen, zu vermeiden;
2Die Maschine darf nicht in der Nähe von elektrischen oder magnetischen Störquellen installiert werden.
3. Lassen Sie den Ein- und Ausgang der Maschine während der Installation nicht mit Wind gegen den Ventilator oder das Fenster.
4. Reserve space at the rear part of machine for repair and maintenance and on the upward side for opening upper cover of oven and installing ventilation duct (the diameters of two air outlets at two ends of the machine are Φ195mm).
Arbeitsumfeld und Arbeitsbedingungen:
1. Die Ausrüstung ist in einer gelüfteten und trockenen Werkstatt mit flachem Boden zu platzieren;
2Die Temperatur der Arbeitsumgebung muss innerhalb von 5°C 45°C liegen.
3. eine stabile Stromversorgung (gut geerdet mit Erdleiter) mit Nennstrom ausgestattet sein und deren Spannung auf dem Namensschild erfasst werden;
Shenzhen Honreal Technology Co.,Ltdis ein nationales High-Tech-Unternehmen, spezialisiert auf SMT-Ausrüstung Forschung und Entwicklung, Produktion, Vertrieb.Das eingetragene Kapital der Gesellschaft beträgt 5 Millionen.Mit einem erfahrenen technischen Team und einer hervorragenden technischen Innovationsfähigkeit ist es unser langfristiges Ziel, eine bessere Lieferkette und ein besseres Service-Team zu schaffen und den unterschiedlichen Kundenbedürfnissen gerecht zu werden.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir die Kunden verstehen., die sie an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
