● Ein neues, schlankes Design ersetzt ein herkömmliches, rechtwinkliges Äußeres und basiert auf mechanischer Ästhetik und praktischer Anwendbarkeit, wodurch die Wartung einfach ist.
● PLC-Steuerung, PC und Online-UPS bilden ein stabiles, sicheres und effizientes Steuerungssystem.
● Die Software verfügt über Funktionen wie PCB-Zählung, Temperatureinstellung und -bearbeitung, PCB-Parametermenü und Profilprüfung, Alarm und Multilanguage-Konvertierung.Die Software hat einen großen Einfluss auf die Sicherheitsprobleme wie Wellenmotor läuft sichere Temperatur usw..
● Der einwöchige Timer bietet dem Kunden eine erstaunliche Funktion: Der Bediener kann seinen Arbeitsplan für diese Wellenlösemaschine wöchentlich ändern.Und die Maschine kann sich automatisch einschalten, um das Löten zu schmelzen, bevor der Bediener zur Arbeit kommtWenn die Lötung geschmolzen ist und alles fertig ist, spart der Kunde täglich ca. 1,5 Stunden.
● Die speziell konstruierte Leitbahn verringert die durch Hitze verursachte Verformung; nach zwei Jahren Arbeit müssen nur noch die Trägerstangen ausgetauscht werden, anstatt die gesamten Förderbahnen.
● Sprüher, der durch einen Schrittmotor angetrieben wird, kann die Geschwindigkeit auf PC eingestellt werden.
● Der Sprüher ist in Japan hergestellt; er sorgt für eine vollkommene Sprühleistung des Flusses.
● Automatische Zugabe von Fluss, zwei Sensoren auf dem Flussbehälter.Wenn der Fluss unter dem Grenzwert liegt,schaltet er die Pumpe ein, um den Fluss automatisch einzufügen.Operator muss nur den gesamten Fass Fluss in den Fluss Tank, in der Zwischenzeit das Saugrohr in das Fass legen.
● Zwangsluftkonvektionsvorwärmungszone durch Temperaturregler im PID-Modell.
● 3 einzelne unterste Heißluftzone und eine dritte obere Heißluftzone sind optional, diese Konfiguration sorgt für den größten Vorheizungseffekt beim Löten.
● Ein Gusseisenheizungssystem für den Löttopf, das außerhalb des Löttopfes montiert ist.
● Doppelwellenlöter. Beide Wellenhöhen werden durch einen Wandler gesteuert.
● Die Lötkanne ist aus 3 mm dickem Ti-Material gefertigt.
● Hochwertiger B&M-Wellenmotor, italienischer Bau, geringer Lärm und stabiler.
● Der Schweißtopf kann auf- und abgezogen werden, automatisch hineingebracht und ausgeschaltet werden.

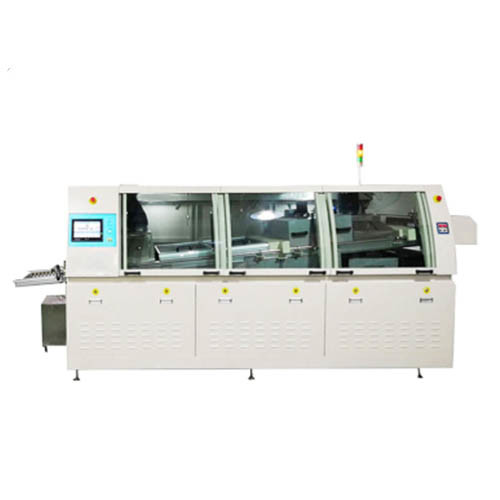

Spezifikationen für die bleifreie Wellenlöfmaschine HR-400F
| HR-400F - Spezifikationen | |
| Modell | HR-400F |
| PCB-Breite | 50 bis 400 mm |
| Kapazität der Lötkanne | 390 kg |
| Betriebsleistung/Generellleistung | 5 bis 12 kW/25 kW |
| Maschinenabmessung | 4260(L) *1495(W) *1725(H) |
| Nettogewicht | 1500 kg |
| Steuerungssystem | PC + Steuerungssysteme |
| Fördermotor | 3Ph 220V, 90W |
| Beförderungsgeschwindigkeit | 200MM-1800MM/Min. |
| Alkoholkapazität | 4.5 Liter |
| Beförderungsrichtung | Von links nach rechts |
| Sprühmethode | Schrittmotor und Schieberohrer |
| Sprühgerät | Japan ST-6 |
| Vorwärmzone | 3 einzelne Bodenvorheizzonen |
| Vorwärmleistung | 4 kW/Zone |
| Material für Löten | Vollständig Ti |
| Heizpfanne | Gusseisen |
| Heizleistung | 1.2KW*10PCS |
| Zahl der Wellen | Doppelwellen |
| Wellenart | Turbulenzen erste Welle und Lambda zweite Welle |
| Schmelzzeit | 110 Minuten |
| Auf- und Abheben von Lötkannen | Elektrischer Schalter |
| Lötkanne ein- und aus | Elektrischer Schalter |
| Fingerreinigungspumpe | 1PH 220V 10W |
| Typ der Finger | Doppelhaken oder L-Finger |
| Fingermaterial | Ti |
| Lötwinkel | 5 bis 7° |
| Luftversorgung | 3 bis 5BAR |
| Stromversorgung | 3PH 380V 50HZ |
Einführung des Prozesses:
The PCBs which are inserted and mounted with components and need soldering will be sent to the chain conveyer system by motor-driven buffer conveyer at the feeding end of the wave-soldering system continuously and automatically and then all the processes will be performed one by oneNach der Verarbeitung werden die gelöteten PCBs mit einem Kettenförderer aus dem Lötsystem geschickt.
Vorsichtsmaßnahmen:
1Der Fluss und das Verdünnungsmittel sollten regelmäßig nachgefüllt werden. Aufgrund der ungleichmäßigen Verdunstung der Flusszusammensetzung sollte der Fluss-Spezifische Schwerkraft regelmäßig überprüft und auf seinem besten Wert von 0 gehalten werden.83.
2Normalerweise sollte der gesamte Fluss innerhalb von 15-30 Tagen ersetzt werden, aber es hängt von seiner Verschlechterung ab.
3. Die Düse sollte täglich nach Beendigung der Schicht gereinigt werden, indem man die Düsenmutter abschraubt und in den Alkoholbehälter taucht, um zu vermeiden, dass sich zu viel Schmutz dort befindet.Versuchen Sie, es nicht zu beeinträchtigen und zu beschädigen..
4Überprüfen Sie den Sensor regelmäßig, wenn zu viel Schmutz dort bleibt.
5Die beiden Durchflussregelventile zur Steuerung des Sprays sollten nach ordnungsgemäßer Einstellung nicht unbedingt ausgetauscht werden.Keine Arbeiter, die nicht für den Betrieb dieser Maschine gewidmet sind, dürfen es zu bedienen, um schlechte Sprühen zu vermeiden.
6Der Sensor vor der Sprühpistole soll die PCBs erkennen.So sollten PCBs durch Kettenkrallen automatisch in die Maschine transportiert werden und nicht von Hand gezogen werden, damit kein fremdes Objekt (wie die Hand) den Sensor aktiviert.
7. Das gesammelte Wasser in einem Luftfilter entfernen.
8Bei der Einstellung des Sprays kann eine transparente Kunststoffplatte verwendet werden, um den Sprühwirkung zu überprüfen.
9Der Filter sollte täglich 1 ~ 3 Mal gereinigt werden.
(3) Regelmäßig die Temperatur der Unterseite der PCB überprüfen, um den besten Lötwirkung zu gewährleisten.
(4) Überprüfen Sie regelmäßig, ob die Kabel alt sind, um Stromausfälle zu vermeiden.
