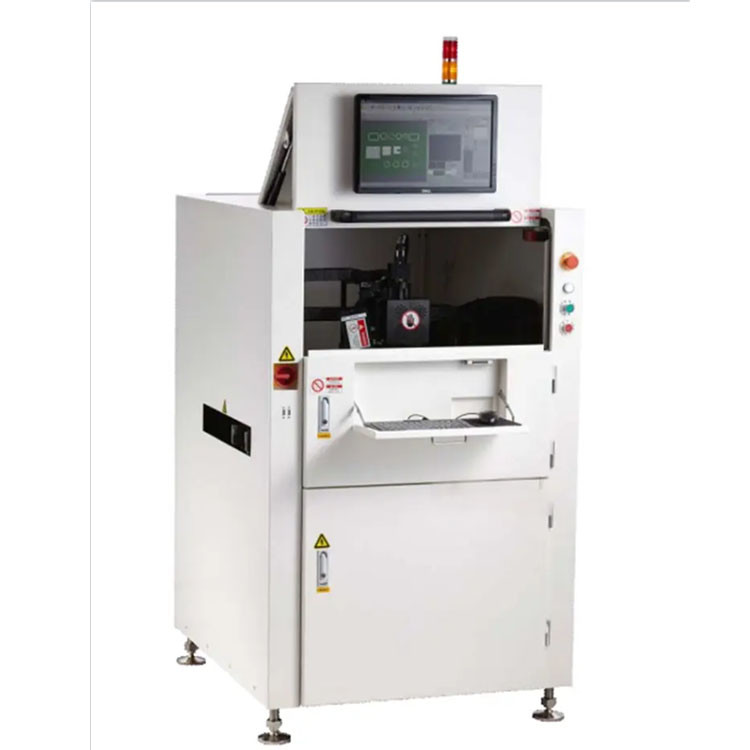

3D SPI kann das Problem von Schatten und zufällige Reflexion im Erkennungsprozess vollständig zu lösen, so dass Lötpaste 3D-Erkennung
Die hohe Genauigkeit ist größer; mit einer 5M-Pixel-Hochgeschwindigkeitskamera ausgestattet, ist die Detektionsgeschwindigkeit schneller, das Bild empfindlicher und reichhaltiger; es ist ein idealer
Auswahl für Hochgeschwindigkeits- und Hochpräzisionsproduktionslinien.
Technische Parameter:
| Modell | A510 | A510DL | A1200 |
| PCB-Größe | 55*55 ~ 450*450 mm | 55*55 ~450*310mm Zweifach | 55*55 ~ 1200*650 mm |
| PCB-Tickheit | 0.5 ~ 7.0 mm | ||
| PCB-Gewicht | ≤ 5,0 kg | ||
| Anpassung des Förderers | Manuell/automatisch | ||
| Art der Maßnahme | Höhe,Fläche,Volumen,Ausfall,Brücke,Form ((fehlende Druckfläche, unzureichender Zinn, übermäßiger Zinn, Überbrückung, Ausfall, falsche Formen, Oberflächenverschmutzung) | ||
| Klebhöhe | 0 ~ 550um | ||
| Min Pad Pitch | ≥ 100um | ||
| Maßnahmeprinzip | 3D-Weißlicht PSLM PMP ((Programmierbare Raumlichtmodulation, Phasemessungsprofilometrie) | ||
| Anzahl der Inspektionsleiter | 1 | ||
| Kamera-Pixel | 5M, (10M/12M als Option) | ||
| Erkennungsgeschwindigkeit | 0.35 ~ 0,5 s/FOV | ||
| Zeit für das Programm | 5 bis 10 Minuten | ||
| Datentyp | Gerber-Daten 274D/274X, Scannen von Leiterplatten | ||
| Macht | AC220,50/60Hz, 1 KVA | ||
| Maschinenabmessung | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
| Gewicht | 965 kg | 1200 kg | 1600 kg |
Kerntechnologie und Merkmale
1.PROGRAMMIERBARE GRAITING-PMP-Bildgebungstechnologie
Die Phase-Modulations-Profiling-Technologie (PMP) wird verwendet, um die dreidimensionale Messung von gedruckter Lötpaste zu erreichen.die die Messgenauigkeit erheblich verbessern und gleichzeitig eine Hochgeschwindigkeitsprüfung gewährleisten kann.
Es bietet eine Vielzahl von Detektionsgenauigkeiten von 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm usw. Er erfüllt die Anforderungen des Kunden an Produktvielfalt und Erkennungsgeschwindigkeit.
Löscht das Problem der gewöhnlichen Linse, Schiebe und Verformung durch die Verwendung einer teuren telezentrischen Linse und eines speziellen Software-Testalgorithmus,die die Inspektionsgenauigkeit und die Inspektionsfähigkeit erheblich verbessertErreicht die branchenführende statische Kompensation für FPC-Verformung.
Ingenieure mit beliebiger Erfahrung können das System durch Gerber-Import-Software-Modul und die freundliche Programmierschnittstelle schnell und genau programmieren.Ein-Knopf-Betrieb durch den Bediener ist auch stark reduziert die Anforderungen an die Ausbildung.
MiniLED und MicroLED bestehen aus kleinen LED-Leuchten. Die Anzahl der kleinen LEDs auf einer einzelnen Platine kann mehr als 1 Million Pads erreichen.während die Größe einer einzelnen Einheit von MicroLED 50μm betragen kannDie 3DSPI-Ausrüstung, die in Produkten mit hoher Dichte verwendet wird, verwendet daher die höchste Konfiguration in der Industrie.Linearmotoren und lineare Encoder zur Gewährleistung der Bewegungsgenauigkeit kleiner PadsMit der branchenführenden 1,8 μm hohen Auflösung Telezentrischen Linse und optimieren Gerber Konvertierung, Last Job, Algorithmus, Datenspeicherung und Abfrage, etc., die Genauigkeit,Die Geschwindigkeit und Effizienz der Inspektion werden erheblich verbessert..
