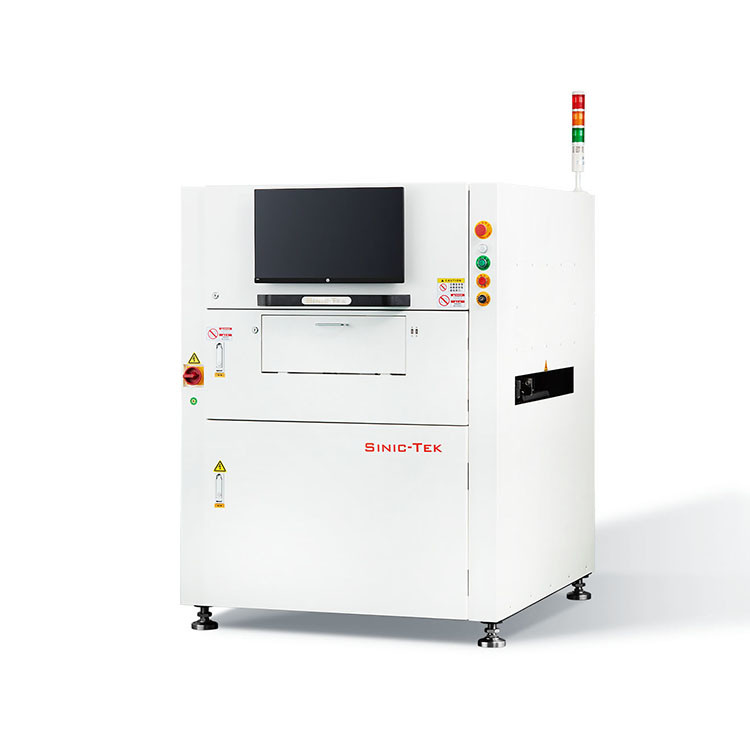

Online High Speed 3D SPI SMT-Maschine SMD-Lötpasteinspektionsgerät A630

TECHNISCHE PARAMETER:

Prüfprinzip: Programmierbare Phasen-Konturmodulations-Messtechnik (PSLM PMP)

Prüfart: Volumen, Fläche, Höhe, XY-Offset, Form usw.

Fehlertypen: Verschiebung, übermäßiges Lot, unzureichendes Lot, Offset, deformierte Form usw.

Kleinste Komponentengröße: 01005.

Genauigkeit: XY=10 um, Höhe = 0,37 um.

Wiederholgenauigkeit: Höhe: ≤1um (4 Sigma); Volumen/Fläche:<1% (4 Sigma).

Maximale PCB-Größe (X*Y): 630x686mm.

Prüfgeschwindigkeit: 0,42 Sek./FOV.

Fiducial-Erkennungszeit: 0,3 Sek./Stück.

Maximale Erkennungshöhe: ±450um (±1200um Option).

RGB Tune patentierte Technologie.

D-lighting patentierte Technologie.

Barcode-Funktion mit Rückverfolgbarkeit.

Badmark-Übertragungsfunktion an Bestückungsautomaten.

Zugriff auf IMS-Systemfunktionen.

Unterstützte Betriebssysteme: Windows Professional (64 Bit).

Fünf-Minuten-Programmierung, Ein-Klick-Bedienung.

SPC-Prozesskontrolle.

Kerntechnologie und Funktionen

1. PROGRAMMIERBARE STRUKTURIERTE GITTER-PMP-BILDGEBUNGSTECHNOLOGIE

Die Phasenmodulations-Profilierungstechnologie (PMP) wird zur dreidimensionalen Messung von gedruckter Lötpaste verwendet, was die Messgenauigkeit bei gleichzeitiger Gewährleistung einer schnellen Prüfung erheblich verbessern kann.

2. AKTIVE RGB 2D-LICHTQUELLE, 2D-LICHTQUELLEN

Die patentierte RGB Tune-Funktion nimmt rote, grüne und blaue Bilder auf und verwendet einen einzigartigen Filteralgorithmus, um Fehlalarme bei der Erkennung von Lötbrücken und unsichere Oberflächen mit relativem Nullpunkt zu lösen. Gleichzeitig liefert sie 2D/3D-Messungen und Bilder von gedruckter Lötpaste. Die Zusammenarbeit mit 2D-Lichtquellen vermeidet Probleme, die durch den Winkel der Rot-RGB-Farbverzerrung beim Löten verursacht werden; RGB-Tuning bei verschiedenen PCB-Farben ist vielseitiger; Erfüllt eine Vielzahl von Dispensing-Prozessprüfungen; verbessert die Wiederholgenauigkeit der Ausrüstung (Höhe, Volumen, Fläche) erheblich.

3. HOCHAUFLÖSENDE UND HOCHRASTER-BILVERARBEITUNGSEINHEIT

Sie bietet eine Vielzahl von Erkennungsgenauigkeiten von 2,8 µm, 4,5 µm, 5 µm, 7 µm, 8 µm, 10 µm, 12 µm, 15 µm, 18 µm, 20 µm usw. Sie erfüllt die Anforderungen der Kunden an Produktvielfalt und Prüfgeschwindigkeit.

4. Z-ACHSEN DYNAMISCHE KOMPENSATION + TELEZENTRISCHE LINSEN STATISCHE KOMPENSATION

Löst das Problem gewöhnlicher Linsen, Schielens und Verformungen durch die Verwendung einer teuren telezentrischen Linse und eines speziellen Software-Testalgorithmus, was die Prüfgenauigkeit und Prüffähigkeit erheblich verbessert. Erreicht die branchenführende statische Kompensation für FPC-Verzug.

5. MINUTENPROGRAMMIERUNG UND EIN-TASTEN-BEDIENUNG

Ingenieure aller Erfahrungsstufen können das System schnell und präzise über das Gerber-Import-Softwaremodul und die benutzerfreundliche Programmierschnittstelle selbstständig programmieren. Die Ein-Tasten-Bedienung durch den Bediener reduziert auch die Schulungsanforderungen erheblich.

6. LEISTUNGSSTARKE PROZESSANALYSE (SPC)

Echtzeit-SPC-Informationsanzeige bietet den Benutzern eine leistungsstarke Qualitätskontrolle. Eine vollständige Palette von SPC-Tools steht den Benutzern auf einen Blick zur Verfügung.
