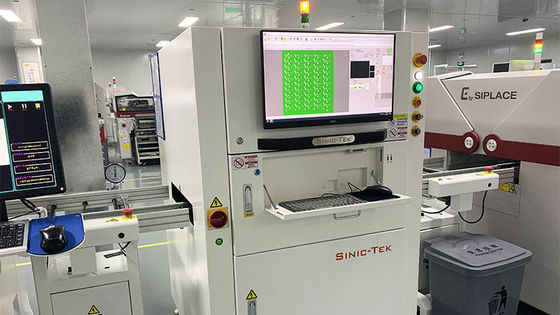

Eigenschaften:
1. Die Linse des professionellen Objektivdesigns macht das Bild einheitlicher und empfindlicher und verbessert die Stabilität der Detektion erheblich.
2. Es kann in Gerber-Dateiprogrammierung importiert werden, oder kann verwendet werden, um Geld aus dem Bildbearbeitungsmodus zu bearbeiten und zu debuggen.
3.Die mehrrichtungige 3D-Projektionsmethode kann den Erkennungsfehler, der durch den Schatteneffekt in der Lötpaste verursacht wird, effektiv lösen
Entdeckungsverfahren.
4.Das Bediensystem verbessert die Erkennungs- und Verarbeitungsfunktion der Ergebnisse entsprechend der Benutzeroberfläche.
5Hochpräzise programmierbare schwarz-weiße Moire-Frenze, höchste Messgenauigkeit 0,67 mm.
6.Basierend auf genauen dreidimensionalen Messdaten können die Betreiber das gesamte Projekt in kurzer Zeit optimieren.
Technische Parameter:

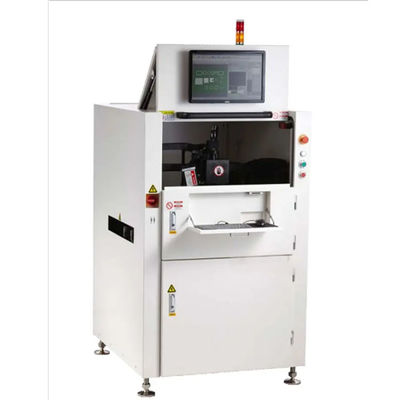

Modell | A510 | A510DL | A1200 |
PCB-Größe | 55*55 ~ 450*450 mm | 55*55 ~450*310mm Zweifach | 55*55 ~ 1200*650 mm |
PCB-Tickheit | 0.5 ~ 7.0 mm | ||
PCB-Gewicht | ≤ 5,0 kg | ||
Anpassung des Förderers | Manuell/automatisch | ||
Art der Maßnahme | Höhe,Fläche,Volumen,Ausfall,Brücke,Form ((fehlende Druckfläche, unzureichender Zinn, übermäßiger Zinn, Überbrückung, Ausfall, falsche Formen, Oberflächenverschmutzung) | ||
Klebhöhe | 0 ~ 550um | ||
Min Pad Pitch | ≥ 100um | ||
Maßnahmeprinzip | 3D-Weißlicht PSLM PMP ((Programmierbare Raumlichtmodulation, Phasemessungsprofilometrie) | ||
Anzahl der Inspektionsleiter | 1 | ||
Kamera-Pixel | 5M, (10M/12M als Option) | ||
Erkennungsgeschwindigkeit | 0.35 ~ 0,5 s/FOV | ||
Zeit für das Programm | 5 bis 10 Minuten | ||
Datentyp | Gerber-Daten 274D/274X, Scannen von Leiterplatten | ||
Macht | AC220,50/60Hz, 1 KVA | ||
Maschinenabmessung | 1000*1150*1530 mm | 1000*1350*1530 mm | 1730*1420*1530 mm |
Gewicht | 965 kg | 1200 kg | 1600 kg |
Kerntechnologie und Merkmale
1.PROGRAMMIERBARE GRAITING-PMP-Bildgebungstechnologie
Die Phase-Modulations-Profiling-Technologie (PMP) wird verwendet, um die dreidimensionale Messung von gedruckter Lötpaste zu erreichen.die die Messgenauigkeit erheblich verbessern und gleichzeitig eine Hochgeschwindigkeitsprüfung gewährleisten kann.
Es bietet eine Vielzahl von Detektionsgenauigkeiten von 2,8 μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm usw. Er erfüllt die Anforderungen des Kunden an Produktvielfalt und Erkennungsgeschwindigkeit.
Löscht das Problem der gewöhnlichen Linse, Schiebe und Verformung durch die Verwendung einer teuren telezentrischen Linse und eines speziellen Software-Testalgorithmus,die die Inspektionsgenauigkeit und die Inspektionsfähigkeit erheblich verbessertErreicht die branchenführende statische Kompensation für FPC-Verformung.
