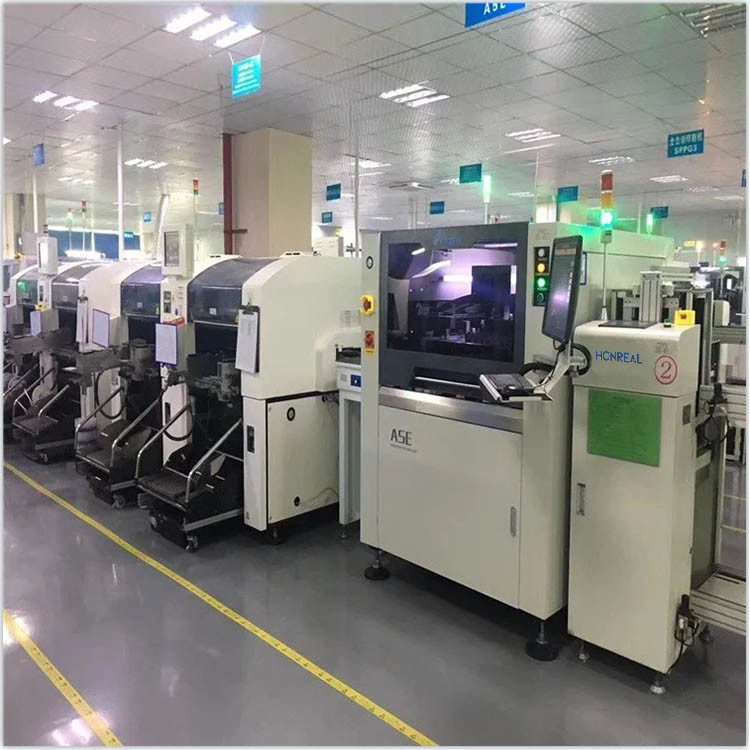

SMT-Drucker Automatische PCB-Druckermaschine ASE SMD-Drucker

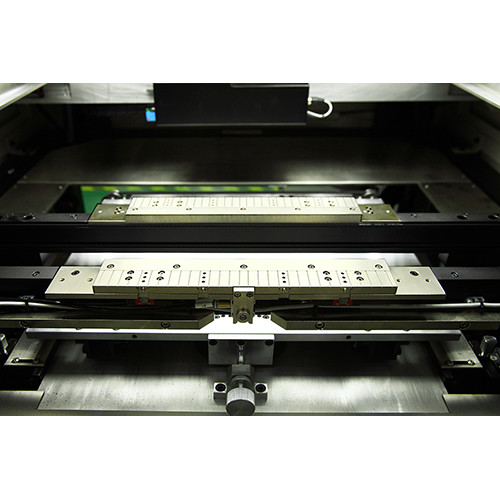

1.Scraper-System
Es ist für Schablonen verschiedener Größen anwendbar. Ein automatisches Schablonenpositionierungssystem spart den Zeilenwechsel im Laufe der Zeit und verbessert die Gesamtwirksamkeit.
2Bild und optisches System
Ein Lötpaste-Drucker hat ein einheitliches Ringlicht, ein hohes Helligkeitsniveau,und fortgeschrittenes System für ober- und unteren Sehbereich Vollbereich der Lichtkompensation. Anwendbar für Zinnbeschichtung, Kupferbeschichtung, Goldbeschichtung, Zinnsprühen, FPC und andere PCB-Arten mit verschiedenen Farben, die eine hohe Genauigkeit gewährleisten können.

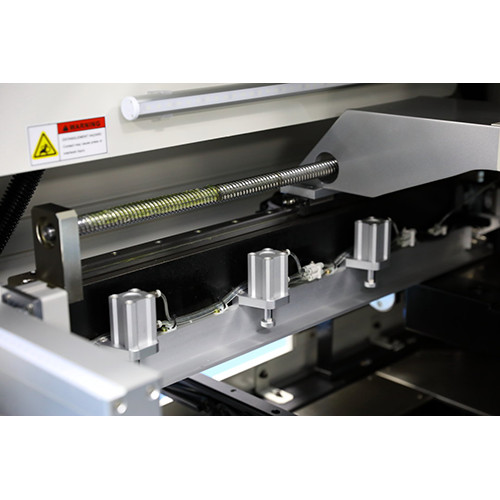

3.Reinigungssystem
Das Schablonenreinigungssystem ist automatisch und effektiv.sowohl einzeln als auch multiplizieren und Sie können auch wählen, manuell zu reinigenDie Reinigungseinheit ist von der CCD-Kamera getrennt, wodurch die Belastung des Motors und der Impulse minimiert, die Positionierungsgenauigkeit und -geschwindigkeit verbessert und die Lebensdauer verlängert werden kann.Das Sprinklersystem sorgt für ein gleichmäßiges SprühenDie Software kann die Dosierung von Alkohol und Schablonenreinigungspapier steuern, effektiv mehr Verbrauchsstoffe sparen.Kraftvoll und wirksam.
4.Kalibrierungssystem
Die Dreiachsenverbindung ist mit sehr hohen dynamischen Eigenschaften ausgelegt und kann schnell die PIN-Klammerhöhe von Leiterplatten mit unterschiedlicher Dicke anpassen.
5.Betriebsschnittstelle
Mit Windows-Schnittstelle und einfach für den Benutzer, mit Mensch-Maschine interaktive Funktion Programmierung ist mit Lehre und Navigation Funktion Anleitung ist auf jedem Schritt verfügbar.Chinesische und englische Sprache wählbar Betriebssystem.
PCB-Transport- und Klemmsystem
Ein einzigartiges Gürtel-Übertragungssystem verhindert das Stecken oder Abfallen von PCB Programmierbarer Motor steuert die Transportgeschwindigkeit und stellt PCB in die genaue Position in einem Lötpaste-Drucker.Freie Auswahl von links oder rechts als PCB-Eingangs-/AusgangsrichtungFlexible Seitenklemmen und PCB-Support-Vakuumblöcke halten das PCB fest und sorgen für einen vollständigen Kontakt zwischen PCB und Schablone.
| Spezifikation der Parameter | Automatischer Lötpaste-Drucker ASE |
|---|---|
| Bildschirm-Rahmenmin-Größe | 370 * 370 mm |
| Bildschirm maximaler Rahmengröße | 737 * 737 mm |
| Bildschirmrahmendicke | 25 bis 40 mm |
| PCB-Platte Min Größe | 50 x 50 mm |
| PCB-Platten maximale Größe | 400*340 mm |
| PCB-Plattendicke | 0.4 bis 6 mm |
| PCB-Werkfläche | < 1% |
| Transporthöhe | 900 ± 40 mm |
| Verkehrsrichtung | Links-Recht;Recht-Links;Links-Links;Recht-Recht |
| Transportgeschwindigkeit | Maximal 1500 mm/S Programmierbar |
| Standort der Platine Standort der Leiterplatte (Stützsystem) | Magnet-Pin/Tisch nach oben/nach unten angepasst/Stützblock von Hand |
| Standort der Platte Standort der Leiterplatte (Clamping System) | Seitenverschließung, Vakuumdüse |
| Druckkopf | Zwei unabhängige motorisierte Druckköpfe |
| Geschwindigkeit der Spülmaschine | 6-200 mm/s |
| Druck der Spülmaschine | 0 bis 15 kg |
| Squeegeewinkel | 60° /55° /45° |
| Typ der Spülmaschine | Edelstahl (Standard), Kunststoff |
| Schablonentrenngeschwindigkeit | 0.1 ~ 20 mm/s Programmierbar |
| Reinigungssystem | Trocken, nass, Vakuum (programmierbar) |
| Tabellenbereiche für die Einstellung | X: ± 10 mm; Y± 10 mm; θ; ±2° |
| CCD FOV | 8*6 mm |
| Inspektion der Lötpaste | 2d Prüfstandards |
| Wiederholung der Position Genauigkeit | ± 0,01 mm |
| Genaue Drucktechnik | ±0,025 mm |
| Zykluszeit | < 7s (ohne Druck und Reinigung) |
| Produktwechsel | < 5 Minuten |
| Luft benötigt | 4.5 bis 6 kg/cm2 |
| Leistungsaufnahme | AC:220 ± = 10%, 50/60HZ 1θ 3KW |
| Kontrollmethode | PC-Steuerung |
| Maschinenabmessung | 1220 ((L) * 1375 ((W) * 1500 ((H) mm |
| Maschinengewicht | Ungefähr: 1000 kg |
Häufig gestellte Fragen
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
