Eigenschaften und Funktionen der Ausrüstung
1.1 Durch den Einsatz deutscher Präzisionsmotoren und linearer Führungen ist der Druck des Schraubhalters stabiler;

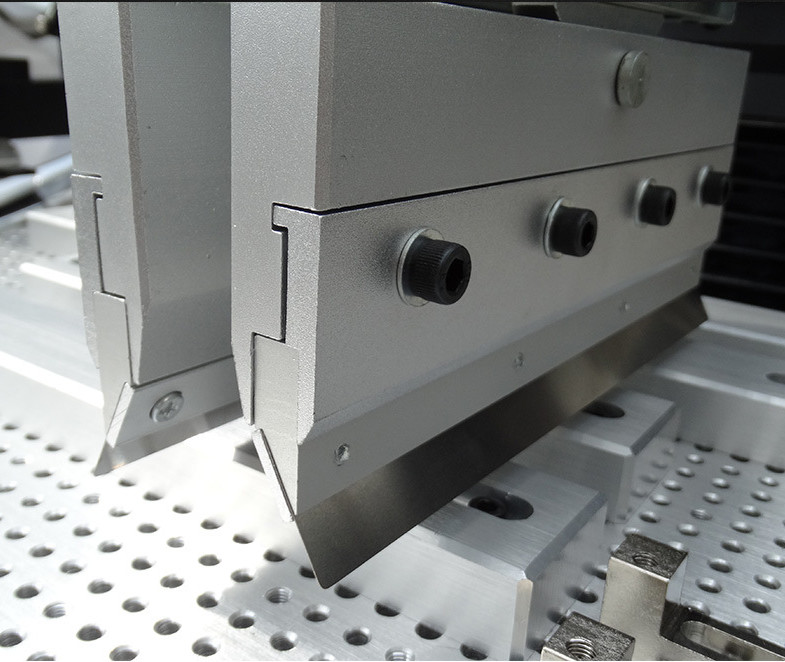

1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Gesamtausgangsspannung der Stromversorgung: Einphasen 220V 50/60Hz, Stromverbrauch 100W, Online-Anzeige des Betriebszustands;
1.4 Die Druckbasis kann um 450° angehoben und befestigt werden, wodurch sie für das Be- und Entladen von Schabern und die Reinigung von Stahlnetzen geeignet ist;
Die 1.5 Druckbasis kann nach vorne bewegt und fixiert werden, wodurch die Position des Stahlnetzmusters leicht angepasst werden kann, um bessere Druckergebnisse zu erzielen.
Der 1,6 Maschen-Rahmen-Haltungsarm kann separat nach links und rechts eingestellt werden und eignet sich für den Druckbereich von 470-750 mm.
Die modulare Druckplattform 1.7 ist mit einem festen Schlitz und einer Positionsausgabe ausgestattet, die schnell ausgetauscht und leicht zu finden ist und für einseitige und zweiseitige Unterlagearbeiten geeignet ist.
1.8 Das Korrekturlesemethode verwendet eine Maschenrahmen-Haltungsarmbewegung zur Koordinierung mit der X-, Y- und Z-Korrektur und Anpassung von gedruckten Materialien (Platten),die Korrektur bequem und einfach zu machen;

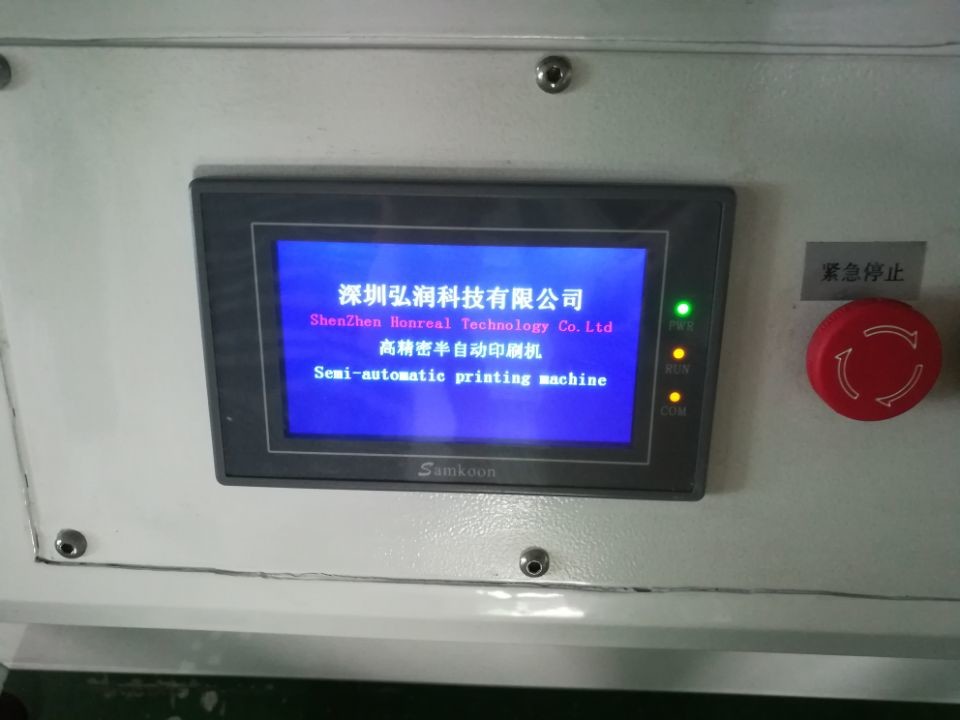

1.9 Mit Mitsubishi PLC-Steuerung, Touchsteuerung der Mensch-Maschine-Schnittstelle, mit Optionen für Einzel-/Mehrfachdruck sowie manuelle oder automatische Methoden;
1.10 Der Schraubersitz kann hin und her eingestellt werden, und der Druckschrauber kann nach den Anforderungen des Produktdrucks +150 eingestellt werden;
1.11 Durch die Verwendung eines Xingchen-Zylinders und eines magnetischen Näherungsschalters bewegt sich die Arbeitsbank hin und her, und die Druckfläche kann eine Präzision von +0,001 mm erreichen;
1.12 Luftdruck von 4-6 kg/cm2, Drucktischfläche von 300x400 mm und 450x450 mm (für größere Größen geeignet), Druckgenauigkeit von +0,05 mm, Maschinenwiederholbarkeit von +0,02 mm;
1.13 mit automatischer Zählfunktion und Frequenzinstellung ausgestattet, die Produktionsstatistiken erleichtert;
| Technische Parameter | |
|
Funktion |

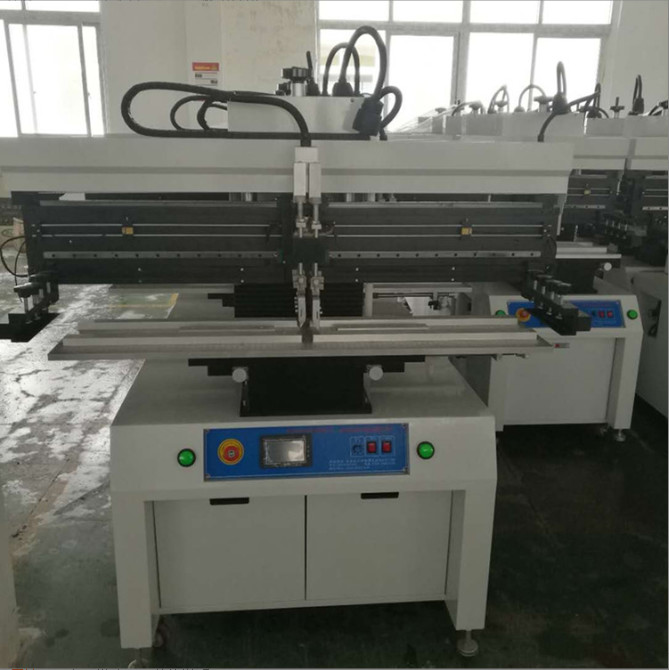

Diese Einheit wird verwendet, um Lötpaste auf PCB-Board zu drucken |
| Drucktischgrößen | 300 × 400 mm (oder angepasst) |
| Die Rahmengröße | 370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
| PCB-Größe | 50x50~300×400 mm |
| PCB-Dicke | 0.2 bis 5.0 mm |
| Druckposition festgelegt | PCB-Außen- oder Pin-Positionierung |
| Feinabstimmung von Bettplatten | Vorwärts/Rückwärts ± 10 mm R/L ± 10 mm |
| Druckgenauigkeit | ±0,02 mm |
| Wiederholungsgenauigkeit | ± 0,05 mm |
| Mindestabstand | 0.35mm |
| Luftdruck | 4 bis 6 kgf/Cm2 |
| Stromversorgung | 220V 50/60Hz 100W |
| Spezifikationen | ||||
|
Modell Nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB-Größe (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Stahlmaschen (L × W) mm~(L × W) mm | (Durchschnittliche Länge: 350 x 650 mm) | (370x470) ~ ((550x850) | (Durchschnittliche Länge: 350 x 1450) | Ich habe das Gefühl, dass ich das nicht kann. |
| Größen der Drucktische (L × W) mm | 300 × 400 | 300 × 650 | 300 × 1250 | 400 × 1550 |
| Maschinengröße (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
| Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
Shenzhen Honreal Technology Co.,Ltdis ein nationales High-Tech-Unternehmen, spezialisiert auf SMT-Ausrüstung Forschung und Entwicklung, Produktion, Vertrieb.Das eingetragene Kapital der Gesellschaft beträgt 5 Millionen.Mit einem erfahrenen technischen Team und einer hervorragenden technischen Innovationsfähigkeit ist es unser langfristiges Ziel, eine bessere Lieferkette und ein besseres Service-Team zu schaffen und den unterschiedlichen Kundenbedürfnissen gerecht zu werden.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir die Kunden verstehen., die sie an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
1.Vorberatung: Bereitstellung professioneller SMT-Lösungen für die gesamte Linie.
2.Werksgarantie: Einjährige Garantie für den Fabrikservice.
3Installation: Installation und Inbetriebnahme vor Ort, um eine reibungslose Produktion zu gewährleisten.
4Technische Ausbildung: bietet eine berufliche Ausbildung von Stufe 1 bis Stufe 3.
5.Technischer Support: bietet rund um die Uhr technischen Support.
6.Software-Upgrade: bietet lebenslange kostenlose Software-Upgrades für alle Produkte.
