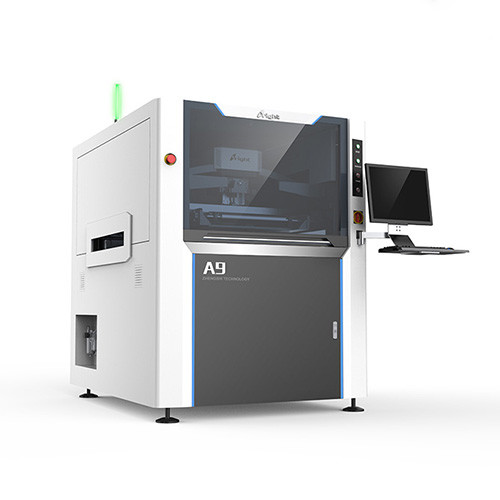

Vollautomatische PCB-Druckmaschine Automatischer Lötpaste-Drucker A9
Ein Seriel SMT Stencil-Drucker ist hochgenauer und stabiler als der vollautomatische Druckmaschinenbild,Wir folgten in der SMT-Industrie ist der Entwicklungstrend der Produktion einer neuen Generation von vollautomatischen Druckmaschine mit der internationalen führenden Technologie synchrone Vision, visuelle Verarbeitung hoher Auflösung, hohe Präzision des Getriebesystems, Adaptionsschrauber.
Spezifikation:
Ein für hohe Präzision konzipierter automatischer Schweißpaste-Drucker der Serie
Stahlnetzdruck oder Stanzeldruck in der SMT-Industrie.
Druckplattengröße: 50 mm x 50 mm ~ 510 mm x 340 mm;
PCB-Dicke: 0,4 mm bis 6 mm
FPC-Dicke: ¥0,6 mm (ohne Gerät)
Anwendbarer Platz der Komponenten
SMT-Komponenten wie Widerstände, Kondensatoren, Induktoren, Dioden und Trioden: 0201, 0402, 0603, 0805, 1206 und andere Spezifikationen;
IC: unterstützt SOP, TSOP, TSSOP, QFN-Verpackungen, Min. Schrägstärke 0,3 mm; unterstützt BGA, CSP-Verpackungen,
Min. Kugel 0,2 mm;
Anwendbare PCB-Typen
Anwendbar auf PCB-Typen von Mobiltelefonen, Kommunikation, LCD-TV, STB, Familienkino, Fahrzeugelektronik,
Medizinische Energieausrüstung, Luftfahrt und Luftfahrt, ausgenommen allgemeine Elektronikprodukte.
1,Alle neuen X-Beam-Strukturen der 3. Generation mit Schablonen, hinzufügen Löten Paste-Operatoren bequemer und genauer Platzierung Stahlnetz;
Neuer Typ Drehmoment X-Strahl, lösen Sie die Lötmasse und Staubablagerung, verlängern Sie die Lebensdauer der Maschine;
2,Skalierbar auf Druckgerät, in Anbetracht der einfachen Verformung der PCB Druck kann das Tablet aus machen, müssen nicht Druck verwenden
Nach dem Produkt flexiblen Gebrauch
3Die gesamte Maschine verwendet importierte selbstschmierende Leitbahn, Leitbahn braucht kein Schmiermittel hinzuzufügen, innerhalb von fünf Jahren Führung kostenlose Wartung innerhalb von fünf Jahren.

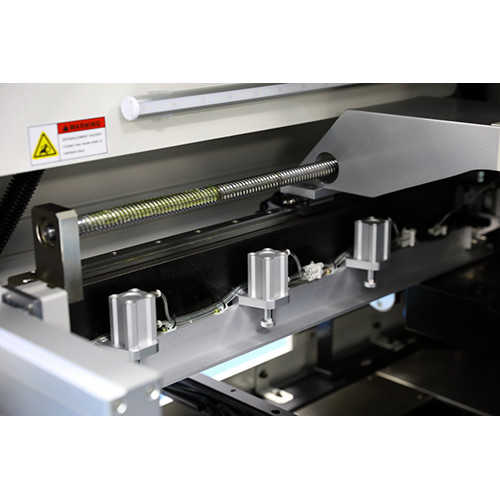

4,X Y1 Y2 in US HAYDON Linearmotor, die japanische Präzisionsantriebsschraube, selbstschmierende Führungsschiene, um die Genauigkeit sicherzustellen
5,Net Frame Y automatisch zu lokalisieren, kann schnell automatische Schablone Gegenpunkt zu realisieren;
6"Gekrümmter Blattbalken aus hochfester Stahl, bei dem Druckprozess, um die Stabilität des Druckkopfes zu gewährleisten;
Schwebendes Schraubsystem, ein einzigartiges elastisches Aufbewahrungsgerät, kann sehr gut schützen, wenn Schraubmaschine Schablonen und Schraubmaschine fallen lässt.
| Artikel | Modell | A9 |
| Maximale Größe | 737X737mm | |
| Stärke | 25 bis 40 mm | |
| PCB Min Größe | 50x50 mm | |
| PCB Max Größe | Der Wert der Verpackung ist zu messen. | |
| PCB-Dicke | 0.4 bis 6 mm | |
| PCB-Werkfläche | < 1% | |
| Transporthöhe | 900 ± 40 mm | |
| Verkehrsrichtung | Links-Recht;Recht-Links;Links-Links;Recht-Recht | |
| Transportgeschwindigkeit | Maximal 1500 mm/S Programmierbar | |
| Standort des Ausschusses PCB |
Unterstützungssystem | Magnet-Pin/Tisch nach oben/nach unten eingestellt/Stützblock mit der Hand Magnetfinger / verstellbare Steigerplattform / Konturblock |

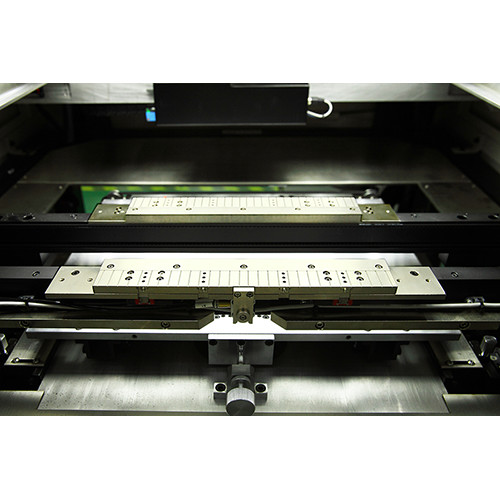

| Klemmsystem | Seitenverschluss, Vakuumdüse | |
| Druckkopf | Zwei unabhängige motorisierte Druckköpfe | |
| Geschwindigkeit der Spülmaschine | 6 ~ 200 mm/s | |
| Druck der Spülmaschine | 0 bis 15 kg | |
| Squeegeewinkel | 60°/55°/45° | |
| Typ der Spülmaschine | Edelstahl (Standard), Kunststoff | |
| Schablonentrenngeschwindigkeit | 0.1 ~ 20 mm/s Programmierbar | |
| Reinigungssystem | Trocken, feucht, Vakuum (programmierbar) | |
| Tabellenbereiche für die Anpassung | Die in Absatz 1 Buchstabe b genannten Prüfungen sind in Anhang I der Verordnung (EU) Nr. 528/2012 zu prüfen. | |
| Maschine | ||
| Wiederholung der Position Genauigkeit | ± 0,008 mm | |
| Genaue Drucktechnik | ±0,02 mm | |
| Zykluszeit | < 7 s (ohne Druck und Reinigung) | |
| Produktwechsel | < 5 Minuten | |
| Luft benötigt | 4.5 bis 6 kg/cm2 | |
| Leistungsaufnahme | AC:220±10%,50/60HZ 1Φ 3KW | |

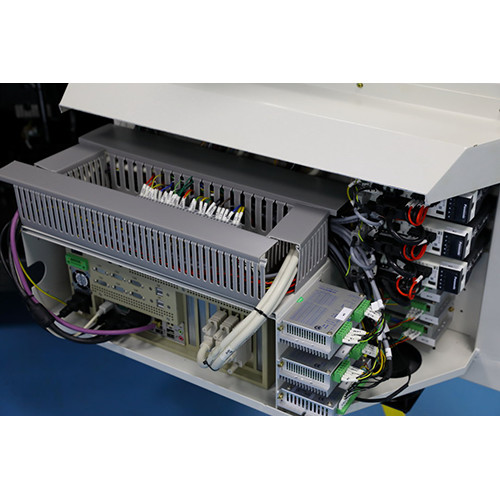

| Kontrollmethode | PC-Steuerung | |
| Maschinendimensionen | 1220 ((L) X1355 ((W) X1500 ((H) mm | |
| Maschinengewicht | Ungefähr: 1000 kg | |
