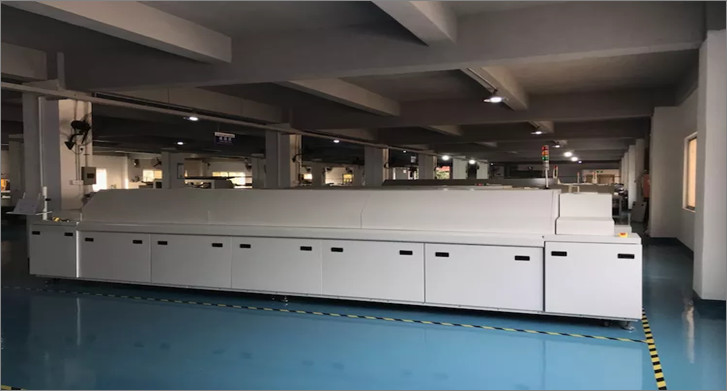

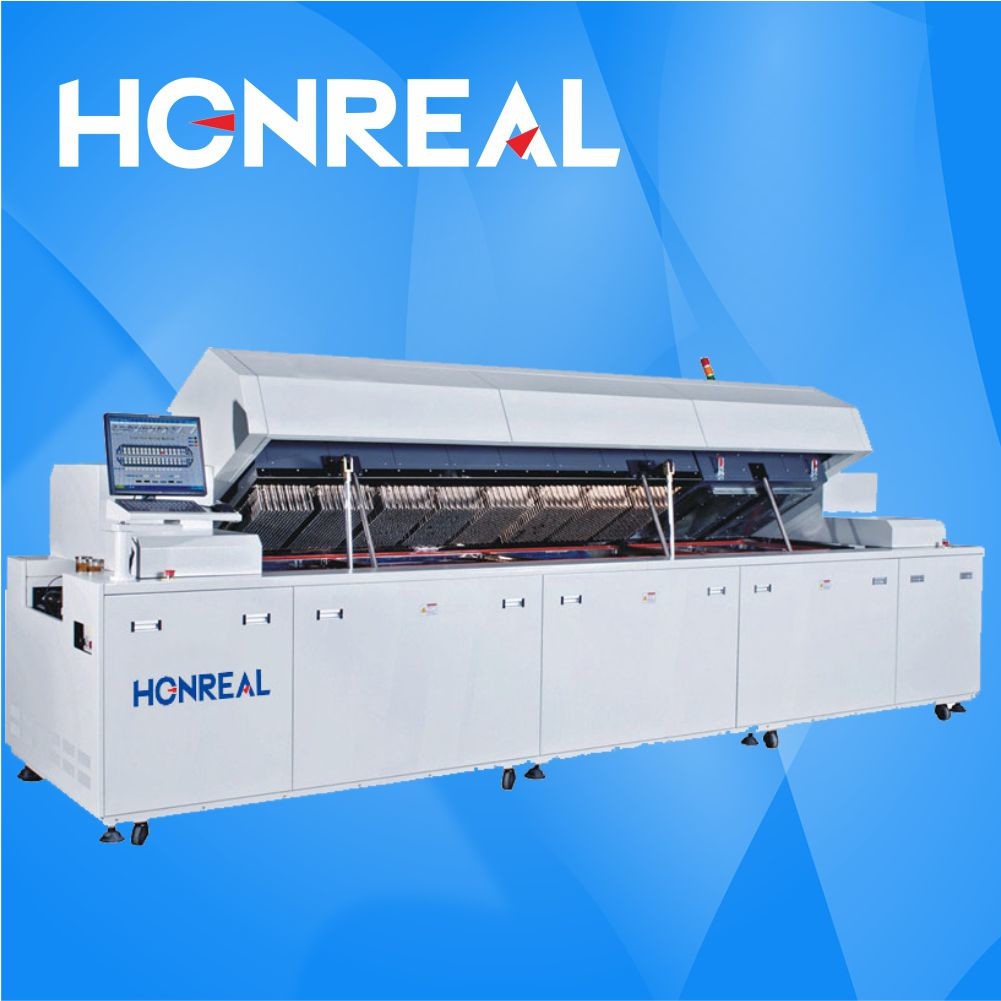

380V 50hz SMT Rückflussofenmaschine mit 3890mm Heizkanal
  • Name
  • Name
  • Name
  • Name

380V 50hz SMT Rückflussofenmaschine mit 3890mm Heizkanal

Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Standardverpackung: WoodenCase
Lieferfrist: 15 Arbeitstage
Zahlungsmethode: L/C, T/T, Western Union
Lieferkapazität: 100sets/month
Detailinformationen
Produktbeschreibung
Detailinformationen
Herkunftsort
China
Markenname
HONREAL
Zertifizierung
CE
Modellnummer
HR-10C
Abmessungen:
L6300*1430*1530
Heizungstunnel:
3890 mm
Komponententyp:
Einseitige oder zweiseitige Platten wie CSP, BGA usw.
Die Zonen sind:
Höhere 8, untere 8,2 Kühlzonen
Temperaturregelung:
PID-Schlusskontrolle, SSR-Antrieb
Temperaturbereich:
Umgebung - 300°C
Temperaturgenauigkeit:
℃ ±1
Stromversorgung:
3ø 380V
Höhe der Förderkette:
900 ± 20 mm
Maximale PWB-Breite:
350mm
Hervorheben:

50hz SMT Rückflussofenmaschine

,

380V SMT-Rückflussofenmaschine

,

3890 mm smt Rückflussöfen

Produktbeschreibung

Smd Led Lötmaschine Pcb Lötmaschine Reflow Löt-Ofen Preis

Merkmale:

Diese Serie von Mikrozirkulations-Löt-Reflow-Maschinen verwendet eine Rohr-Düse, die mit der von ERSA Deutschland vergleichbar ist. Die thermische Effizienz der Rohr-Düsennkonstruktion (Beispiel: ERSA-Typ Heißluftkonstruktion) ist höher als die der Lochplattentyp-Konstruktion (Beispiel: HFLLER-Typ Heißluftkonstruktion). Daher können Probleme wie Interferenz zwischen den Intervallen und tote Winkel des Förderers effektiv gelöst werden.
Funktionen der HOTFLOW-Serie Mikrozirkulations-Löt-Reflow-Maschinen:

1. Humanisierte Bedienoberfläche, Windows-Betriebsplattform, Chinesisch-Englisch-Umschaltung.
2. Intelligente Überwachung des Betriebszustands, akustischer und optischer Alarm bei Fehlern, Aufzeichnung von Produktionsdaten.
3. Marken-SPS + PID-Regelung mit geschlossenem Regelkreis, Temperaturregelgenauigkeit von ±1°C.
4. Langes Temperaturzonen-Design, jede Temperaturzone erreicht 300 mm Länge.
5. Die Luft wird vorne und hinten in der Temperaturzone zurückgeführt, um Kreuztemperaturen effektiv zu vermeiden, und die laterale Temperaturdifferenz erreicht ±2°C.
6. 2800 U/min Heißluftmotor, Heißluftstromrate bis zu 90 CFM, effiziente Wärmeleitung und thermische Kompensationsfähigkeiten.
7. Überlegene Wärmedämmstruktur, Gehäusetemperatur ≤30°C, volle Energienutzung.
8. 3 mm dicke Aluminiumlegierung, verzinkte Luftverteilungsplatte sorgt für gleichmäßige Wärmeverteilung in der Temperaturzone.
9. Verstärken Sie den Ofenkörper und den Führungsschienen-Breitenverstellmechanismus, um Verformungen des beheizten Ofenkörpers und der Führungsschienen effektiv zu vermeiden.

Maschine HR-8C HR-10C
Heizzonen obere 8 Zonen obere 10 Zonen
untere 8 Zonen untere 10 Zonen
Heiztunnel 2900mm 3890mm
Abmessungen L5520*1430*1530 L6300*1430*1530
Nettogewicht ca. 2760Kg ca. 3060Kg
Gesamtleistung 64KW 83KW
Stromverbrauch ca. 7--30KW ca. 9--38KW
Aufheizzeit 20 Minuten 20 Minuten
Steuerungstyp PC + SPS-Steuerung
Heizmethode Vollständig erzwungene Luftkonvektion
Temperaturregelung PID-Regelung mit geschlossenem Regelkreis, SSR-Antrieb
Temperaturbereich Umgebungstemperatur---300°C
Temperaturgenauigkeit ±1 °C
Temperaturgleichmäßigkeit ±1,5 °C
Kühlung 1-2 Kühlzonen (oben und unten)
Förderermethode Gurt- und Kettenförderer
Förderhöhe 900±20mm
Maximale Leiterplattenbreite 350mm
Leiterplattenabstand Oben / Unten 30mm
Förderrichtung Links nach rechts
Fördergeschwindigkeit 0-1800mm/min
Hakenhub Elektrische Spindel
UP/Downstream-Kommunikation SMEMA
Stromversorgung 380V, 3 Phasen, 50Hz


Temperaturzonenteil:

380V 50hz SMT Rückflussofenmaschine mit 3890mm Heizkanal

  • Einzigartiges Front- und Heckluftrückführungsdesign zur Vermeidung von Kreuztemperaturen
  • Thermocouple-Draht importiert aus Japan
  • PID-Regelung mit geschlossenem Regelkreis, Genauigkeit erreicht ±1°C
  • Transversale Temperaturdifferenz bis zu 2°C
  • Prozessfähigkeit CPK erreicht 1,784
Installation und Kalibrierung

1. Arbeitsumgebung und Bedingungen
Diese Ausrüstung muss in einer horizontalen, trockenen und gut belüfteten Werkstatt aufgestellt werden;
Umgebungstemperatur: 5~45°C;
Umgebungsfeuchtigkeit: 20~95%;
Nennstromversorgung: 380V, 100A (Stromkabel muss ein mehradriges Kabel von 16mm² sein), 3-Phasen- und 5-Draht-System;
An beiden Enden dieser Ausrüstung muss ein künstliches Absaugsystem installiert werden. Der Luftstrom des Absaugrohrs beträgt 25 m³/min.
2. Installation der Ausrüstung
Die Ausrüstung muss gemäß den tatsächlichen Produktionsanforderungen und der praktischen Situation positioniert werden;
Heben Sie die Fußpolster dieser Ausrüstung an und richten Sie diese Ausrüstung gleichzeitig mit diesen Fußpolstern aus.
Diese Ausrüstung muss horizontal installiert werden.
3. Kalibrierung
Alle Parameter dieser Ausrüstung müssen gemäß den Anforderungen des Kunden wie Produkt, Produktionsrate und verwendeter Lötpaste eingestellt werden. Diese Einstellungen umfassen die lineare Geschwindigkeit der Kette, die Temperatur jeder Zone usw. Diese Ausrüstung wurde vor dem Versand kalibriert. Es ist nur notwendig zu prüfen, ob Ihre Stromversorgung für diese Ausrüstung geeignet ist, wenn sie in Ihrem Werk ankommt.

Wer wir sind?

Shenzhen Honreal Technology Co.,Ltd ist ein nationales High-Tech-Unternehmen, spezialisiert auf Forschung und Entwicklung, Produktion und Vertrieb von SMT-Ausrüstung. Dienstleistungen für die Top 500 Elektronikunternehmen der Welt. Das Stammkapital des Unternehmens beträgt 5 Millionen. Mit einem erfahrenen technischen Team und ausgezeichneter technischer Innovationsfähigkeit ist die Schaffung einer besseren Produktlieferkette und eines besseren Serviceteams und die Erfüllung unterschiedlicher Kundenbedürfnisse unser langfristiges Ziel. Wir werden die Kundenbedürfnisse erfüllen, indem wir Kunden verstehen, sie an erste Stelle setzen und wertvolle Dienstleistungen anbieten.


380V 50hz SMT Rückflussofenmaschine mit 3890mm Heizkanal


380V 50hz SMT Rückflussofenmaschine mit 3890mm Heizkanal

Zertifizierung

High capacity 8 zones Lead-Free dual track Reflow oven from china manufacturer


FAQ

F: Wie können Sie die Qualität Ihres Verkaufs garantieren?
A: Wir garantieren, dass jede Maschinenserie vor der Auslieferung an Sie strengen Tests unterzogen wird, um die hervorragende Leistung aller Produkte zu gewährleisten.


F: Wie ist die Schulung?

A: Nach dem Kauf unserer Maschinen können Ihre Ingenieure in unser Unternehmen kommen oder es ist sehr einfach, die Maschine gemäß dem Schulungsvideo und der Bedienungsanleitung zu bedienen. Die Bedienungsanleitung wird zusammen mit der Maschine geliefert.

F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.


Wir hoffen, dass Sie wissen, dass unser Unternehmen den Service für kundenspezifische Logos perfekt unterstützt, wir tun das. Außerdem ist es völlig kostenlos, sagen Sie uns einfach Ihre Anforderungen.
F: Sind diese Maschinen schwer zu bedienen?


A: Nein, überhaupt nicht schwer. Für unsere bisherigen Kunden reichen maximal 2 Tage aus, um den Umgang mit den Maschinen zu lernen.
