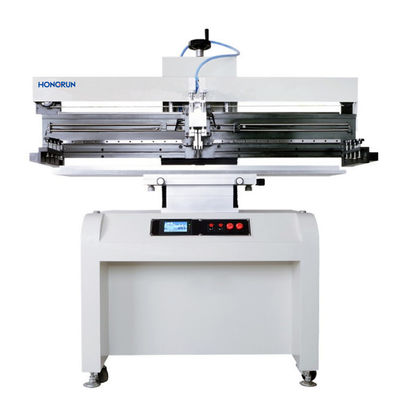

Einführung des Produkts:
1Mikrocomputersteuerung, Touchscreen-Display, Menübetriebsschnittstelle.

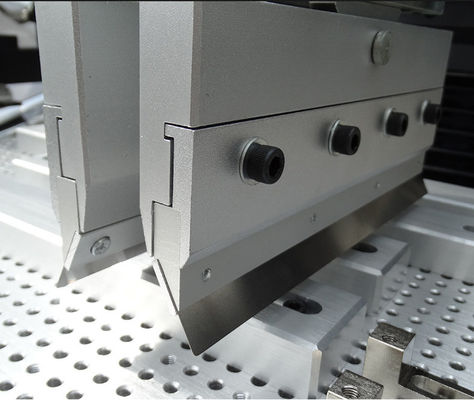

2. Der Schrauber schwimmt. (Ähnlich wie die MPM-Automatik kann der Schrauber frei nach oben und unten schweben und sich automatisch an die Höhe des Stahlmasches anpassen).
3Der Druck des Schraubers ist einstellbar (der Druck des Schraubers auf das Stahlnetz kann entsprechend der Länge der verschiedenen Schraubertypen eingestellt werden).
4. Ausgestattet mit einem Frequenzumrichter-Geschwindigkeitsregelungssystem, läuft die Klinge mit einer stabilen Geschwindigkeit;
5. Arbeitsabläufe erfolgt mit zwei Handschlüsseln, sicher und zuverlässig.
6Im Menü des Touchscreen ist es möglich, die Pausezeit des Stahlnetzes als Ganzes unabhängig einzusetzen.
7. Die Positionierungs- und Befestigungsmethoden von Leiterplatten umfassen die Positionierung von Referenzlöchern, die Positionierung von Referenzkanten und die gleichzeitige Positionierung von Referenzlöchern,Musterpositionierung und viele andere verschiedene genaue Positionierungsformen.
8. Die Zeitanzeigefunktion, die automatische Zählfunktion der Druckzeiten und die Bildschirmschutzfunktion sind im Touchscreen bereitgestellt.
9Ausgestattet mit verstellbarer Schraubgeschwindigkeit und Notstoppsicherheitsfunktion.
10. Druckmodus: Einzel-, Doppel- und Doppelstart (Menü-Einstellung ist optional).
11- Druckstatus: automatisch/halb-automatisch/drei Zoll Druckstatus (Menü-Einstellung optional).
12Der Arbeitstisch mit dem großen Sitz aus Gusseisen ist stabil und frei von Jitter.
| Technische Parameter | |
|
Funktion |
Diese Einheit wird verwendet, um Lötpaste auf PCB-Board zu drucken |
| Drucktischgrößen | 300 × 400 mm (oder angepasst) |
| Die Rahmengröße | 370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
| PCB-Größe | 50x50~300×400 mm |
| PCB-Dicke | 0.2 bis 5.0 mm |
| Druckposition festgelegt | PCB-Außen- oder Pin-Positionierung |
| Feinabstimmung von Bettplatten | Vorwärts/Rückwärts ± 10 mm R/L ± 10 mm |
| Druckgenauigkeit | ±0,02 mm |
| Wiederholungsgenauigkeit | ± 0,05 mm |
| Mindestabstand | 0.35mm |
| Luftdruck | 4 bis 6 kgf/Cm2 |
| Stromversorgung | 220V 50/60Hz 100W |
| Spezifikationen | ||||
|
Modell Nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB-Größe (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Stahlmaschen (L × W) mm~(L × W) mm | (Durchschnittliche Länge: 350 x 650 mm) | (370x470) ~ ((550x850) | (Durchschnittliche Länge: 350 x 1450) | Ich habe das Gefühl, dass ich das nicht kann. |
| Größen der Drucktische (L × W) mm | 300 × 400 | 300 × 650 | 300 × 1250 | 400 × 1550 |
| Maschinengröße (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
| Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
