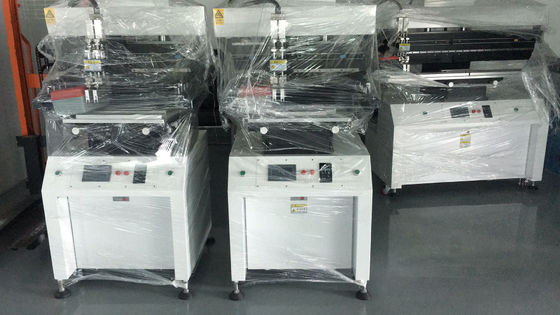

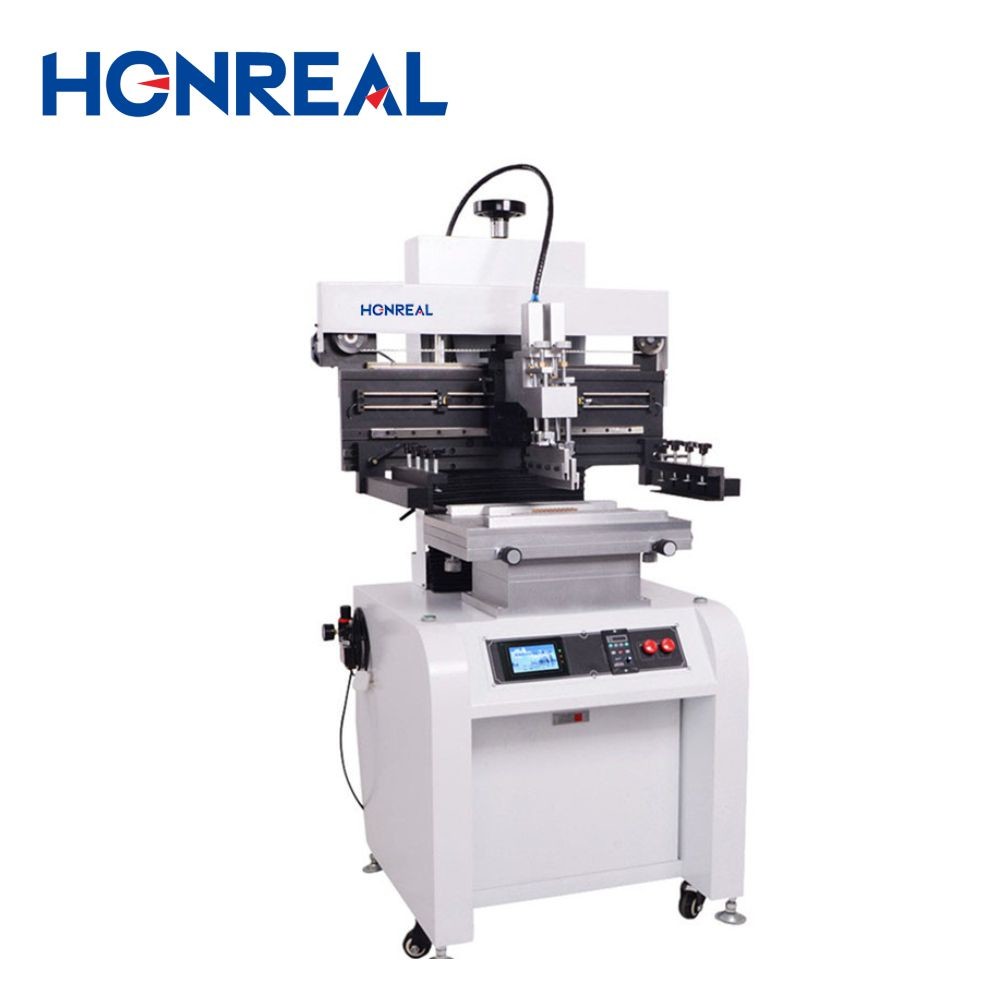

Semi-Auto-Druckschirmplatte Seidenbildschirmdruck-PCB-Druckermaschine
Einführung des Produkts:
1.Unsere Ausrüstung nutzt eine Präzisionsleitbahn und einen importierten Motor, um die Umwandlung des Bladesitzes voranzutreiben, was zu einem präzisen und präzisen Drucken führt.
2Der Druckschrauber ist so konzipiert, dass er sich um 45 Grad dreht und an Ort und Stelle befestigt werden kann, was es für die Reinigung und den Austausch von Schablonen bequem macht.
3Der Schraubblock kann vor und nach der Klinge eingestellt werden, um die richtige Druckposition zu wählen.
4.Verknüpft mit einer festen Rillendruckplatte und PIN, einfache Installation und Anpassung, für einseitigen, doppelseitigen Druck.
5.School Edition Weg, um ein Stahlnetz zu bewegen, kombiniert mit gedruckten (PCB), X, Y, Z. Bequeme Feinstellung.
6.Kann auf ein- und zweiseitige Druckmethoden eingestellt werden.
7.Mit automatischer Zählfunktion zur Erleichterung der Erstellung von Produktionsstatistiken.
8.Verstellbarer Winkel der Klinge, Stahlklinge, Gummi-Schaber sind geeignet.

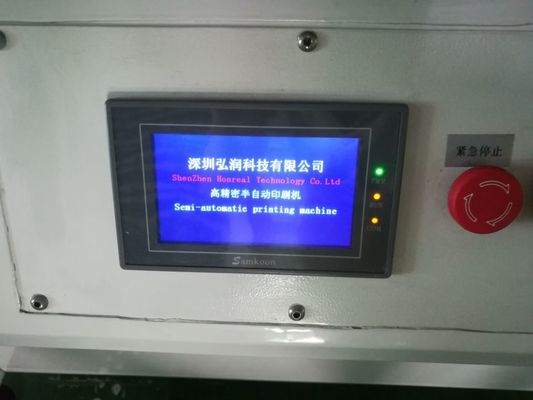

9.Berührungsbildschirm mit Bildschirmschonerfunktion, die Zeit kann so eingestellt werden, dass die Lebensdauer des Bildschirms geschützt wird.
10.Druckgeschwindigkeitsanzeige, einstellbar.
| Technische Parameter | |
|
Funktion |
Diese Einheit wird verwendet, um Lötpaste auf PCB-Board zu drucken |
| Drucktischgrößen | 300 × 400 mm (oder angepasst) |
| Die Rahmengröße | 370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
| PCB-Größe | 50x50~300×400 mm |
| PCB-Dicke | 0.2 bis 5.0 mm |
| Druckposition festgelegt | PCB-Außen- oder Pin-Positionierung |
| Feinabstimmung von Bettplatten | Vorwärts/Rückwärts ± 10 mm R/L ± 10 mm |
| Druckgenauigkeit | ±0,02 mm |
| Wiederholungsgenauigkeit | ± 0,05 mm |
| Mindestabstand | 0.35mm |
| Luftdruck | 4 bis 6 kgf/Cm2 |
| Stromversorgung | 220V 50/60Hz 100W |
| Spezifikationen | ||||
|
Modell Nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
| PCB-Größe (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
| Stahlmaschen (L × W) mm~(L × W) mm | (Durchschnittliche Länge: 350 x 650 mm) | (370x470) ~ ((550x850) | (Durchschnittliche Länge: 350 x 1450) | Ich habe das Gefühl, dass ich das nicht kann. |
| Größen der Drucktische (L × W) mm | 300 × 400 | 300 × 650 | 300 × 1250 | 400 × 1550 |
| Maschinengröße (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
| Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
