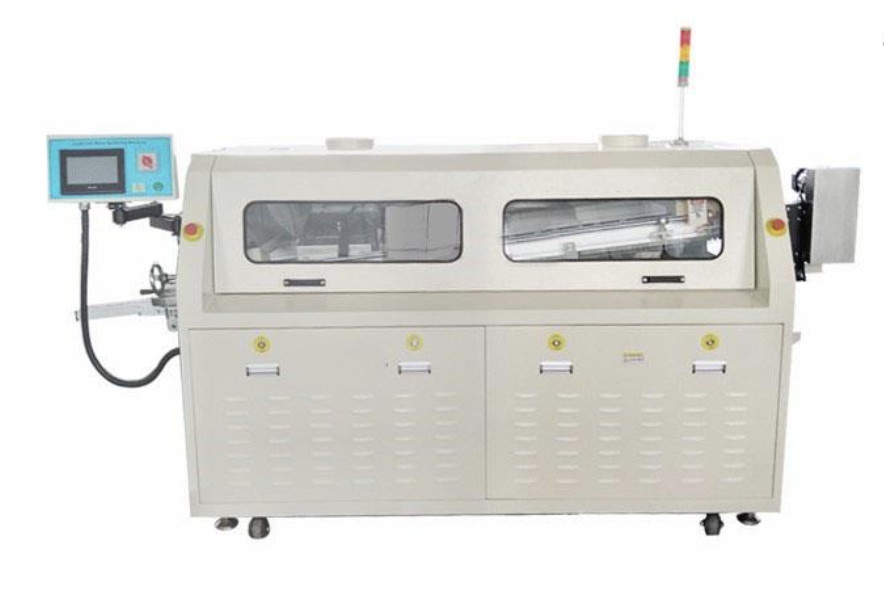

Maschine zum Wellenlöten von PCB HR-300E:
1. PLC und Touchscreen-Steuerungssystem, das mehr als 50 Parameter speichern kann.
Die benutzerfreundliche Benutzeroberfläche ist einfach zu bedienen, die Temperatur kann auf dem Touchscreen eingestellt/gespeichert/modifiziert werden.
2Der hochwertige Sprüher bietet eine perfekte Sprühleistung des Flusses.
Motor und Schiene / Schieberegler, bewegliche Geschwindigkeit auf dem Touchscreen eingestellt, Schrittfahrer und PLC-Steuerungssystem machen eine
eine reibungslose und geräuscharme Bewegung.
3. Zwangsluftkonvektion Vorwärmzone erzeugt genug gleichmäßige Wärme für PCB.Speziell entwickelt
Das Vorheizsystem erleichtert die Wartung,Motor und Bläser können leicht von der
Die Heizung kann von hinten aus bewegt werden, wie eine Schublade.
4Die neue Anlage ist mit einem Stahlheizkörper für den Löttopf ausgestattet, der außerhalb des Löttopfes montiert ist.
Auf diese Weise verlängert sich die Lebensdauer des Lötgates.
5Die beiden Wellenhöhen werden individuell durch einen Wandler gesteuert.
Höhe durch Anpassung der Frequenz der Stromversorgung des Wellenmotors auf dem Touchscreen.
6Die Lötkanne besteht aus Ti-Material, das zu 100% für das bleifreie Lötwerk geeignet ist.
7Der Kunde kann die Uhrzeit der Maschine mit dem wöchentlichen Timer ein- und ausschalten.
8. Licht- und Schallmelder bei Überhitzung und Notstopp.
9- ein Fingerfördersystem, das in der Lage ist, eine durchlöchernde Lötleitung zu bilden.
10Der Kunde kann für die Palette einen "L"-Finger oder für die Leiterplatte einen doppelten Hakenfinger wählen.
11. N2 für das Lötglas ist optional
| HR-300E - Spezifikationen | |
| Modell | HR-300E |
|
PCB-Breite |
50 bis 400 mm |
| Kapazität der Lötkanne | 250 kg |
| Betriebsleistung/Generellleistung | 9 bis 10 kW/18 kW |
| Abmessung | 2900 ((L) * 1150 ((W) * 1350 ((H) |
| Nettogewicht | 800 Kilo |
| Steuerungssystem | Touchscreen + Steuerung |
| Fördermotor | 3Ph 220V, 90W |
| Beförderungsgeschwindigkeit | 200MM-1800MM/Min. |
| Strömungskapazität | 60,5 Liter |
| Alkoholkapazität | 40,5 Liter |
| Richtung des PCB-Fahrzeugs | Von links nach rechts |
| Sprühmethode | Schrittmotorantrieb,Linienbahn und gleitender beweglicher Sprüher |
| Sprühgerät | Japan ST-6 |
| Vorwärmzone | 1 einzelne Bodenvorheizzone |
| Vorwärmleistung | 7.5 kW/Zone |
| Material für Löten | Vollständig Ti |
| Heizpfanne | Gusseisen |
| Heizleistung | 1.2KW*7PCS |
| Zahl der Wellen | Doppelwellen |
| Wellenart | Turbulenzen erste Welle und Lambda zweite Welle |
| Schmelzzeit | 60 Minuten |
| Auf- und Abheben von Lötkannen | Handbuch |
| Lötkanne ein- und aus | Motorisiert |
| Fingerreinigungspumpe | 1PH 220V 10W |
| Typ der Finger | Doppelhaken |
| Fingermaterial | Ti |
| Lötwinkel | 5 bis 7° |
| Luftversorgung | 3 bis 5BAR |
| Stromversorgung | 3PH 380V 50HZ |

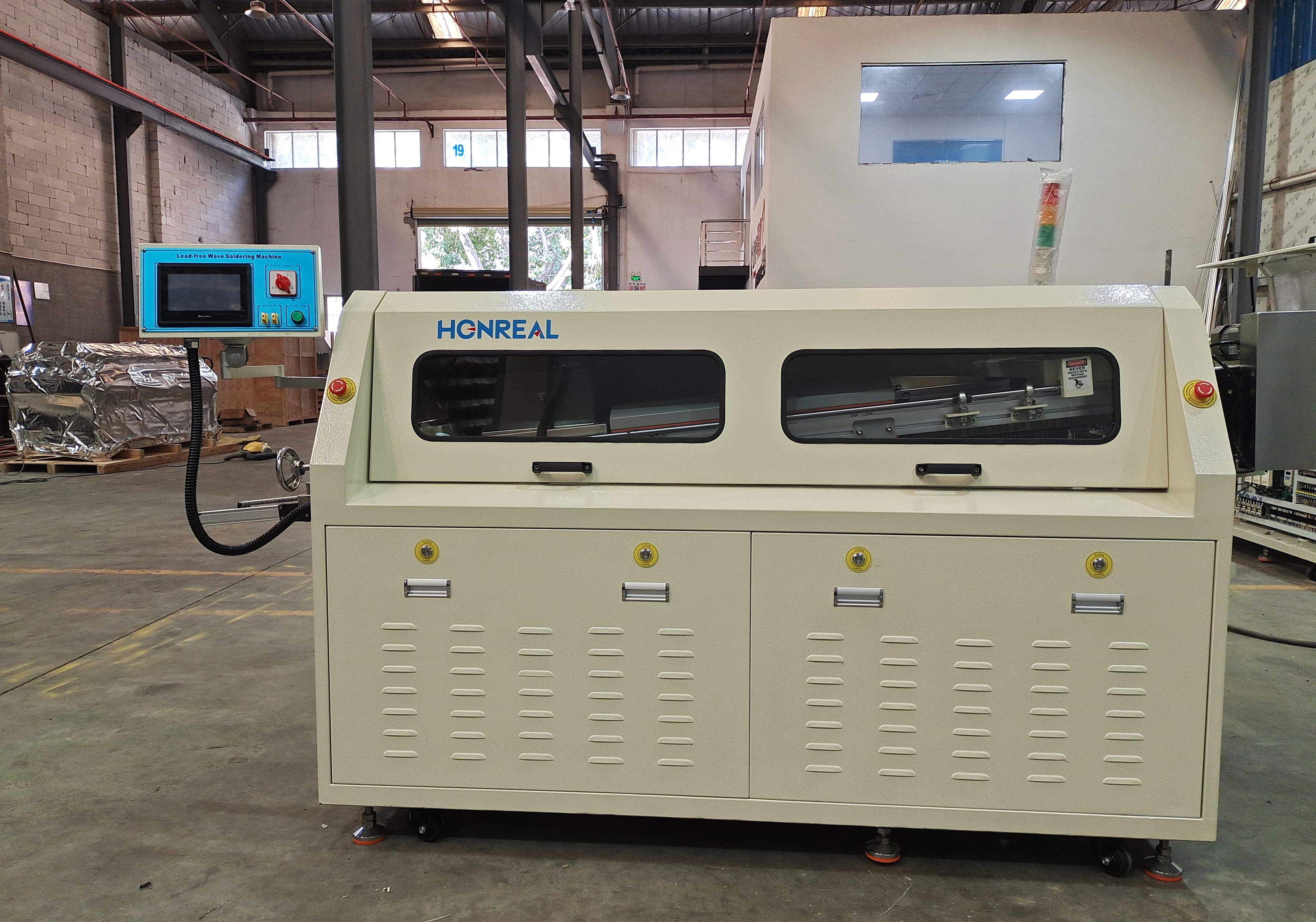

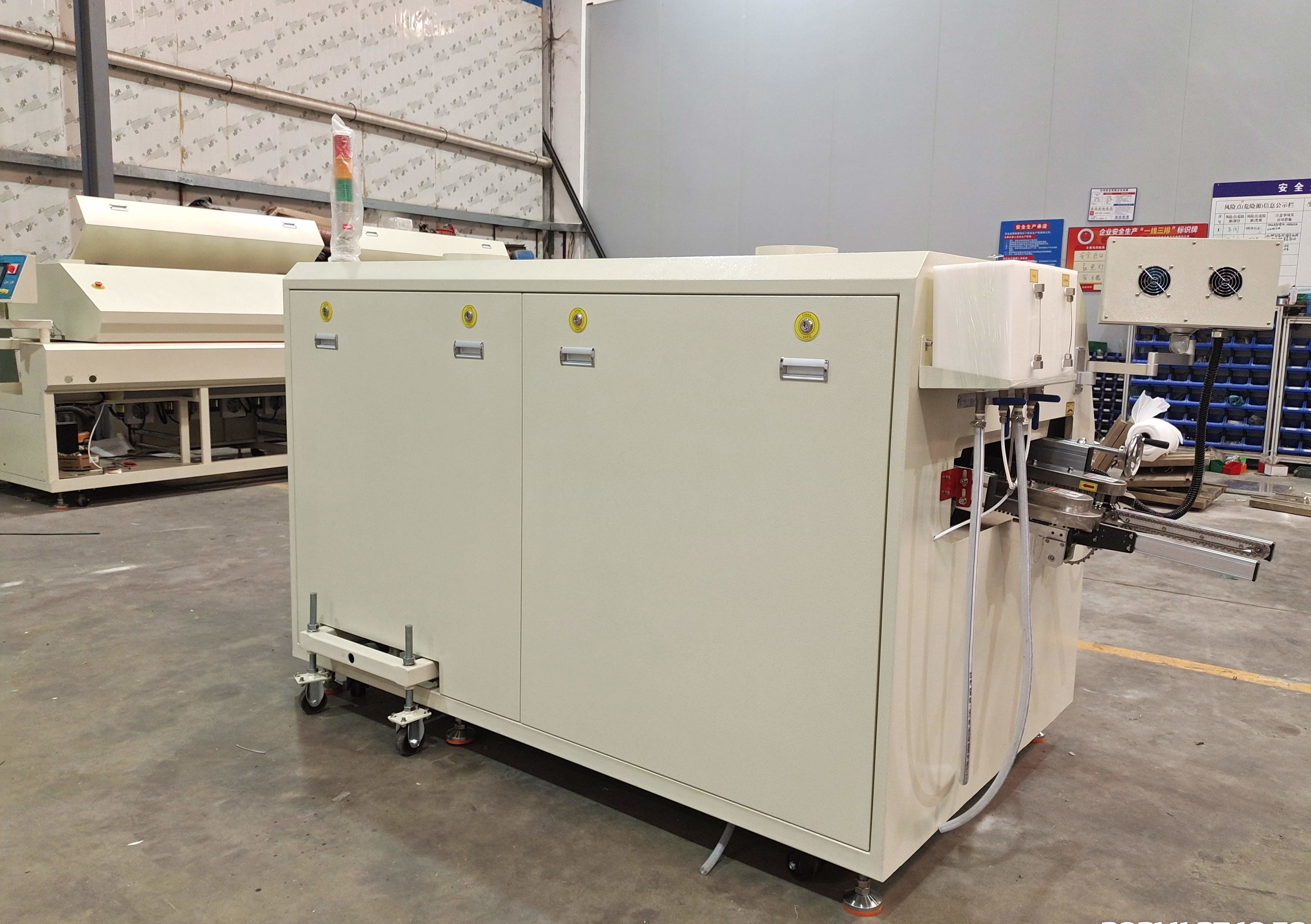

Fotoshow:
Arbeitsumfeld und Arbeitsbedingungen:
1. Die Ausrüstung ist in einer gelüfteten und trockenen Werkstatt mit flachem Boden zu platzieren;
2Die Temperatur der Arbeitsumgebung muss innerhalb von 5°C 45°C liegen.
3. eine stabile Stromversorgung (gut geerdet mit Erdleiter) mit Nennstrom ausgestattet sein und deren Spannung auf dem Namensschild erfasst werden;
Bevor Sie es einschalten, überprüfen Sie:
1Die zugeführte Leistung ist die Nennleistung der Maschine oder nicht.
2. Die Maschine ist gut geerdet oder nicht;
3. Alle elektrischen Komponenten sind fest oder nicht, der Kontakt ist groß oder nicht, und dann jedes Stromkabel des Steuerungssystems verbinden.
Shenzhen Honreal Technology Co.,Ltdis ein nationales High-Tech-Unternehmen, spezialisiert auf SMT-Ausrüstung Forschung und Entwicklung, Produktion, Vertrieb.Das eingetragene Kapital der Gesellschaft beträgt 5 MillionenMit einem erfahrenen technischen Team und einer hervorragenden technischen Innovationsfähigkeit ist es unser langfristiges Ziel, eine bessere Lieferkette und ein besseres Service-Team zu schaffen und den unterschiedlichen Kundenbedürfnissen gerecht zu werden.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir die Kunden verstehen., die sie an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
