Elektronische Komponenten Leiterplatten für gedruckte Leiterplatten PCB X-Ray BGA X-ray Detektor
Hauptbeschreibung:

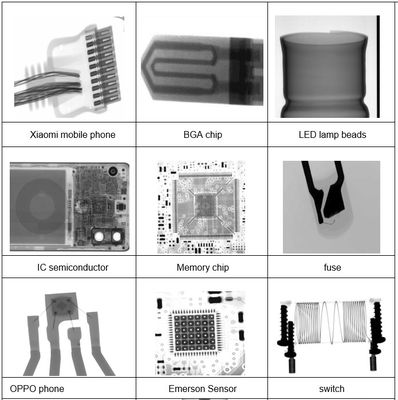

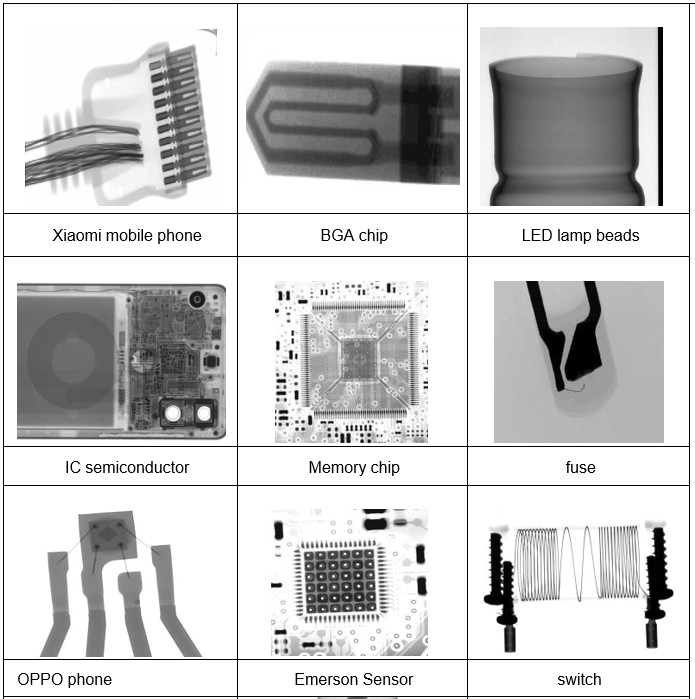

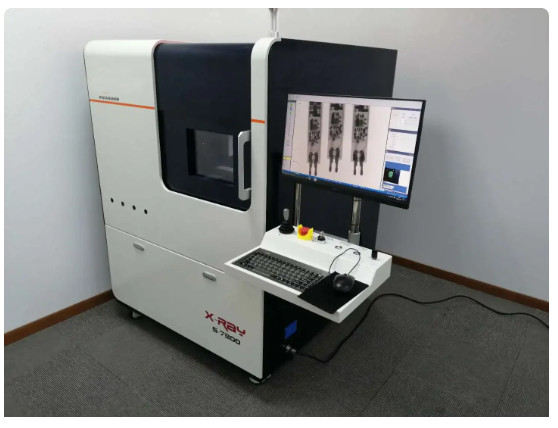

S7200 IC-IGBT-Röntgenmaschine zur Inspektion des Schweißlösers
BGA Lötkugel-Blasen-Kaculation
IC-Chips im Inneren des Steckdrahtes
PCB-FPC-Flexkabel-Lotungsprüfung
Überprüfen Sie die Lücken unter dem Gelenk
PCBA BGA/IC LED Aluminium-Gießwerk Batterieanschlussprüfungen
Parameter der Ausrüstung
| Klassifizierung | Artikel | Typ | Parameter und Funktionen |
|
Hardware-Konfiguration |
Röntgenquelle |
Art der Marke |
HAMAMATSU, Hamamatsu, Japan, Röntgenaufnahme mit geschlossenem Mikrofokus Quelle |
| Spannungsstrom | 90kv, 10-200uA | ||
| Fokusgröße | 5 μm | ||
| Maxi-Leistung | 8W | ||
|
Bildgebungseinheit |
Art der Marke |
IRAY, amorphes Flachsilikon Paneldetektor |
|
| Bildgebungsbereich | 130 mm × 130 mm | ||
|
Lichtempfindliche Einheit Größe |
85 μm | ||
| Pixel-Matrix | 1536 × 1536 | ||
| Entschließung | 5.8 Lp/mm | ||
|
Neigungswinkel |
0-90° Blickwinkel (45° nach links und rechts) | ||
| Bildrahmenrate | 20 Bilder pro Sekunde | ||
| Vergrößerung |
Geometrische Vergrößerung von 150 Zeiten |
||
|
Computer |
Hostmarke | Advantech Industriecomputer | |
|
Industriecomputer Ausstattung |
Prozessor: I5 6500 RAM:8G, Festplatte: 1 TB | ||
| Überwachung | 24" FHD-LCD-Display | ||
|
Ladeplattform |
Ladebereich | 520 mm × 520 mm | |
| Maxi-Inspektionsbereich | 520 mm × 520 mm | ||
|
Bewegung (Z-Achse) |
Das Detektionsfeld Z1 = 300 mm, Röntgenquelle Z2 = 300 mm | ||
| Bewegung (X-Achse) | X-Achse = 510 mm, Y-Achse = 405 mm | ||
| Maximalgewicht der Probe | 10 kg | ||
| Bewegungssteuerungsmethode | Tri-Kombination von Joystick, Maus und Tastatur | ||
| Navigationssystem | Ausstattung |
Hikvision High Definition Kamera |
|
|
Software-System |
Software Einführung |
Geistiges Eigentum |
Unabhängig entwickelt mit proprietärem Software-Intellectual Property. |
|
Funktionen der Software |
Automatisches Bildsetzen |
Aufzeichnung der Positionskoordinaten und Parameterinformationen der Merkmale |
||
| Automatische Navigationsfunktion | Erleichterung der schnellen Beförderung zu den Kontrollstellen | |||
|
Berechnungsmerkmal |
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W | |||
|
Algorithmusmodell |
Anpassungsfähige Erkennung Anforderungen basierende Algorithmusmodelle |
|||
| Funktionalität zur Ortbearbeitung | Einfache Erfassung der Position in mehreren Punkten | |||
|
Maschinenparameter |
Gewicht | etwa 1250 kg | ||
| Stromversorgung | 220V/50Hz | |||
| Maxi-Leistung | 2.0KW | |||
| Ausrüstungsgrößen |
1300mm(L) * 1320mm(W) * 1800 mm ((H) |
|||
| Strahlungsdurchlässige Dosis | < 1 μSv/h | |||
|
Röntgensicherheit |
1.Strahlungsdurchlässige Dosis: < 1 μSv/h. |
|||
|
2Das Schutzmaterial des Gehäuses besteht aus einer Stahl-Blei-Stahl-Struktur, und das Vordertorfenster verwendet Bleiglas zum Strahlenschutz. |
||||
|
3.Sicherheitsverriegelungsfunktion: Grenzschalter sind an allen Türpositionen installiert. Macht. |
||||
|
4.Verwenden Sie Zustandsanzeigerleuchten, um den Betriebszustand des Röntgensystems anzuzeigen. Quelle. |
||||
|
5Die Ausrüstung hat die "Ausnahmeregelung für Radioisotope und Strahlung" erhalten. Geräte". |
||||
Konfigurationsliste
|
Nein . |
Name | Anzahl | Einheit | Konfigurationsspezifikationen |
| 1 | Röntgenquelle | 1 | SET |
HAMAMATSU, Hamamatsu, Japan, geschlossener Mikrofokus X- Strahlquelle 90KV |
| 2 |
Bildgebungseinheit |
1 |
PCS |
iRAY, Amorphes Flachplatten-Silizium-Detektor 130 mm ×130 mm |
| 3 | Computer-Host | 1 | PCS | Advantech Industriecomputer |
| 4 | Überwachung | 1 | PCS | 24-Zoll-HD-Monitor |
| 5 | Präzisionssteuerungskomponenten | 1 | SET | Googol Bewegungskontrollakte, Motor usw. |
| 6 | Bleizimmer und Bewegungsteile | 1 | SET | Unabhängig von WISDOMSHOW entwickelt |
| 7 | Software | 1 | SET | Unabhängig von WISDOMSHOW entwickelt |
1Ist das Paket während der Lieferung sicher?
Alle PCB-Röntgenprüfmaschinen sind mit einem starken Holzkarton verpackt.
Es ist sicher während der Beförderung.
2Wie lange dauert die Lieferung?
Wir versenden die Maschine per DHL, FedEx, UPS, etc. (Door to Door Service), etwa 5 Tage bis zur Ankunft.
Oder mit dem Flugzeug zum Flughafen (Door to Airport Service ), etwa 3 Tage bis zur Ankunft.
Oder per See zum Seehafen, Mindest CBM-Anforderung: 1 CBM, ca. 30 Tage bis zur Ankunft.
3Gibt es eine Garantie für den Kundendienst?
1 Jahr Garantie für Ersatzteile, lebenslanger technischer Support.
Wir haben professionelle After-Sales-Team, wenn irgendwelche Fragen, Assistenz-Videos sind auch im After-Sales-Service zur Verfügung gestellt.
4Wenn wir zu Ihrer Fabrik kommen, können Sie uns kostenlos ausbilden?
Ja, herzlich willkommen, um unsere Fabrik zu besuchen, werden wir das kostenlose Training für Sie arrangieren.
5Wie zahlen Sie?
Wir akzeptieren die Zahlungsbedingungen: Banküberweisung, WesterUnion, Moneygram, etc.
