Einführung der Spaltung

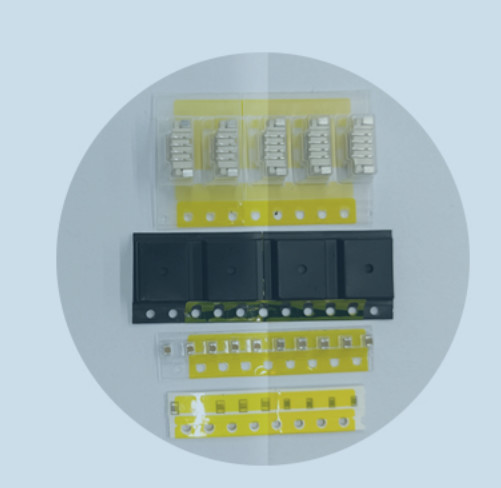

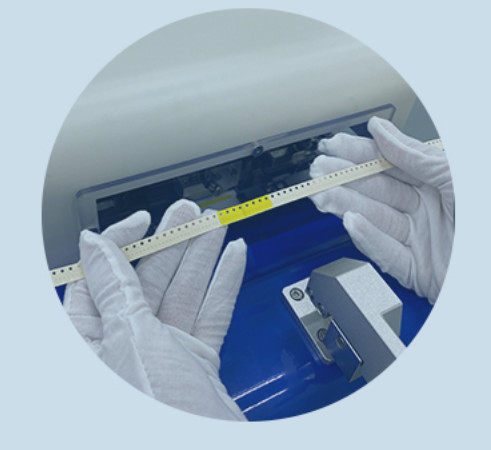

Die Spleißmaschine BW-HP08 ist für die automatische Produktionslinie SMT entwickelt, schnelle Linie ohne Halt, Echtzeitfehlersicherung.Es kann automatisch erkennen, die Position der leeren Tasche auf Kopf und Schwanz von zwei Rollen der gleichen Komponente, präzise geschnitten und zusammengefügt und eine Durchgangsrate von bis zu 99%. Mit Standard-RC-Messung, Seidenschirm-AOI-Übereinstimmung und leeren Taschenerkennungsfunktion, die manuelle Bedienung und Kosten reduziert,die SMT-Produktionslinie OEE erheblich verbessern.
Funktionale Vorteile
Einfache Bedienung: 5 Minuten, um die Bedienung der Maschine zu erlernen.
Verbesserung der Effizienz: Die Durchschnittsquote beträgt 98%+, hilft, die Effizienz zu verbessern
Rückverfolgbarkeit: Automatische Erstellung des Splißberichts.
Entdeckung leerer Taschen:CCD-Erfassung von SMD-Komponenten in der Größe 01005 und höher.
Mehrfacher Fehlersicherheit: 1. Automatischer Vergleich der ersten und zweiten gescannten Barcodes.
2.Silkscreen und Charakteridentifizierung und Vergleich.
3.Messung von Widerstands- und Kapazitätswerten.
| Typ | BW-HP08 |
| Abmessungen | 380*470*1450 mm |
| Gewicht | 95 kg |
| Arbeitshöhe | 900 ± 15 mm |
| Breite der Walze | 8 mm Papier- und Kunststofffolie |
| CCD-Vision | Schritt, leere Tasche Schrift- und Zeichendruckvergleich |
| Größe der RC-Komponente | 01005/0201/0402/0603/0805/1206/1210 |
| Messfrequenz | 50 Hz bis 200 kHz |
| LCR-Messgenauigkeit | 0.05% |
| Auflösung des Bildschirms | R: Was ist los?0.01Mhms-99.9999Mhms |
| C:0.00001pF-9.9999F | |
| Spaltung CT | 8-10S (ohne manuelle Zeit) |
| Durchführungsquote | 99 Prozent |
| MES-Schnittstelle | Unterstützt |
| IPC | IPC, 10 ′′ Berührungsplatte |
| Betriebssystem | Win10 |
| Batteriespannung | Lithiumbatterien mit Gleichstrom von 48 V |
| Nennbetriebsspannung | Gleichspannung 48V, Wechselstrom 110-220V |
| Verfahren zum Schneiden der Walze | Automatisch |
| Andere Konfigurationsoption |
Außenseiter AC-Doppelspulenstützarme, Druck
|
