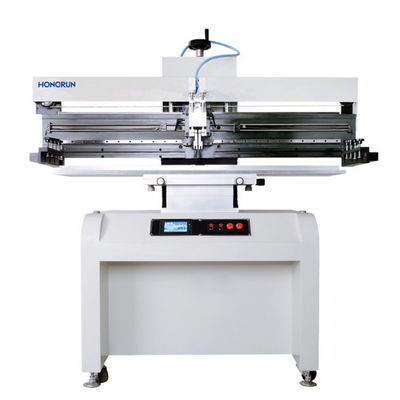

Einführung des Produkts:
1.Verwenden Sie die Präzisionsleitbahn und den Importmotor, um die Blade-Sitzkonversion, den Druck und die hohe Genauigkeit zu steuern.
2.Druckschaber kann 45 Grad drehen, einfach Druckschablonen und Schablonen reinigen und austauschen.
3Der Schraubblock kann vor und nach der Klinge eingestellt werden, um die richtige Druckposition zu wählen.
4.Verknüpft mit einer festen Rillendruckplatte und PIN, einfache Installation und Anpassung, für einseitigen, doppelseitigen Druck.
5.School Edition Weg, um ein Stahlnetz zu bewegen, kombiniert mit gedruckten (PCB), X, Y, Z. Bequeme Feinstellung.
6.Kann auf ein- und zweiseitige Druckmethoden eingestellt werden.
7.Mit automatischer Zählfunktion zur Erleichterung der Erstellung von Produktionsstatistiken.

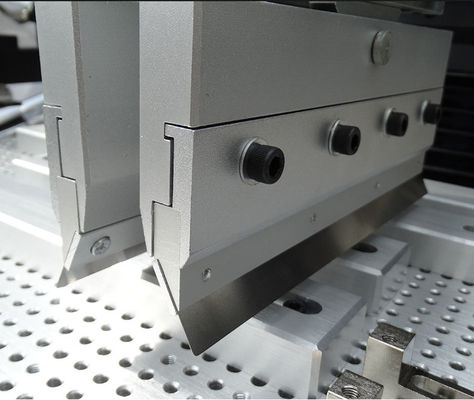

8.Verstellbarer Winkel der Klinge, Stahlklinge, Gummi-Schaber sind geeignet.
9.Berührungsbildschirm mit Bildschirmschonerfunktion, die Zeit kann so eingestellt werden, dass die Lebensdauer des Bildschirms geschützt wird.
10.Druckgeschwindigkeitsanzeige, einstellbar.
Eigenschaften und Funktionen der Ausrüstung
1.1 Durch den Einsatz deutscher Präzisionsmotoren und linearer Führungen ist der Druck des Schraubhalters stabiler;
1.2 The printing pressure of the double scraper can be controlled separately by controlling the precision throttle valve behind the small cylinder of the printing head to set the speed of the scraper lifting and lowering to avoid resonance;
1.3 Gesamtausgangsspannung der Stromversorgung: Einphasen 220V 50/60Hz, Stromverbrauch 100W, Online-Anzeige des Betriebszustands;
1.4 Die Druckbasis kann um 450° angehoben und befestigt werden, wodurch sie für das Be- und Entladen von Schabern und die Reinigung von Stahlnetzen geeignet ist;
Die 1.5 Druckbasis kann nach vorne bewegt und fixiert werden, wodurch die Position des Stahlnetzmusters leicht angepasst werden kann, um bessere Druckergebnisse zu erzielen.
Der 1,6 Maschen-Rahmen-Haltungsarm kann separat nach links und rechts eingestellt werden und ist für den Druckbereich von 300-1550 mm geeignet.
Die modulare Druckplattform 1.7 ist mit einem festen Schlitz und einer Positionsausgabe ausgestattet, die schnell ausgetauscht und leicht zu finden ist und für einseitige und zweiseitige Unterlagearbeiten geeignet ist.
1.8 Das Korrekturlesemethode verwendet eine Maschenrahmen-Haltungsarmbewegung zur Koordinierung mit der X-, Y- und Z-Korrektur und Anpassung von gedruckten Materialien (Platten),die Korrektur bequem und einfach zu machen;
1.9 Mit Mitsubishi PLC-Steuerung, Touchsteuerung der Mensch-Maschine-Schnittstelle, mit Optionen für Einzel-/Mehrfachdruck sowie manuelle oder automatische Methoden;
1.10 Der Schraubersitz kann nach vorn und zurück und der Druckschrauber nach Bedarf des Produktdrucks eingestellt werden;
1.11 Durch die Verwendung eines Xingchen-Zylinders und eines magnetischen Näherungsschalters bewegt sich die Arbeitsbank hin und her, und die Druckfläche kann eine Präzision von +0,001 mm erreichen;
1.12 Luftdruck von 4-6 kg/cm2, Drucktischfläche von 300x400 mm und 450x450 mm (für größere Größen geeignet), Druckgenauigkeit von +0,02 mm, Maschinenwiederholbarkeit von +0,02 mm;
1.13 mit automatischer Zählfunktion und Frequenzinstellung ausgestattet, die Produktionsstatistiken erleichtert;
Technische Parameter | |
Funktion |
Diese Einheit wird verwendet, um Lötpaste auf PCB-Board zu drucken |
Drucktischgrößen | 300 × 400 mm (oder angepasst) |
Die Rahmengröße | 370 × 470 mm, 420 × 520 mm, 550 × 650 mm |
PCB-Größe | 50x50~300×400 mm |
PCB-Dicke | 0.2 bis 5.0 mm |
Druckposition festgelegt | PCB-Außen- oder Pin-Positionierung |
Feinabstimmung von Bettplatten | Vorwärts/Rückwärts ± 10 mm R/L ± 10 mm |
Druckgenauigkeit | ±0,02 mm |
Wiederholungsgenauigkeit | ± 0,05 mm |
Mindestabstand | 0.35mm |
Luftdruck | 4 bis 6 kgf/Cm2 |
Stromversorgung | 220V 50/60Hz 100W |
Spezifikationen | ||||
Modell Nr. |
HR-1068 | HR-1068A | HR-1068B | HR-1068C |
PCB-Größe (L × W) ~ ((L × W) mm | (50x50) ~ ((300x400) | (50x50) ~ ((300x600) | (50x50) ~ ((300x1200) | (50x50) ~ ((300x1500) |
Stahlmaschen (L × W) mm~(L × W) mm | (Durchschnittliche Länge: 350 x 650 mm) | (370x470) ~ ((550x850) | (Durchschnittliche Länge: 350 x 1450) | Ich habe das Gefühl, dass ich das nicht kann. |
Größen der Drucktische (L × W) mm | 300 × 400 | 300 × 650 | 300 × 1250 | 400 × 1550 |
Maschinengröße (L × W × H) mm | 860 × 760 × 1700 | 1060 × 760 × 1700 | 1660 × 760 × 1700 | 1960 × 760 × 1700 |
Gewicht | 260 kg | 300 kg | 340 kg | 380 kg |
Unternehmen | Shenzhen Honreal Technology CO., Ltd. |
Anschrift | Nr. 15, Straße Shangnan Hongma, Straße Shajing, Bezirk Baoan, Shenzhen, Provinz Guangdong, China |
Tel. | +86755 2302 0279 |
Fax | +86 755 2330 6782 |
Postleitzahl | 518125 |
Skype/Whatsapp/Wechat | +8613715227009 |
E-Mail: | Monica@szhonreal.com |
