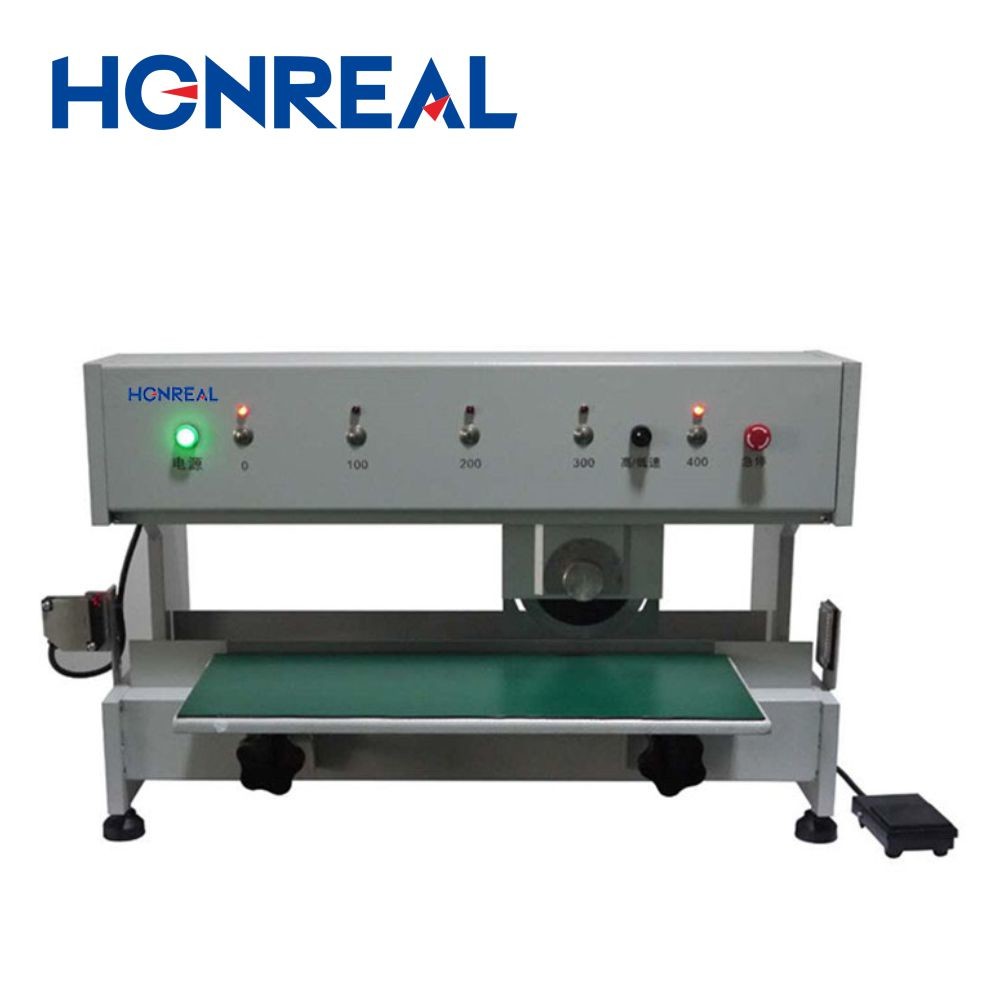

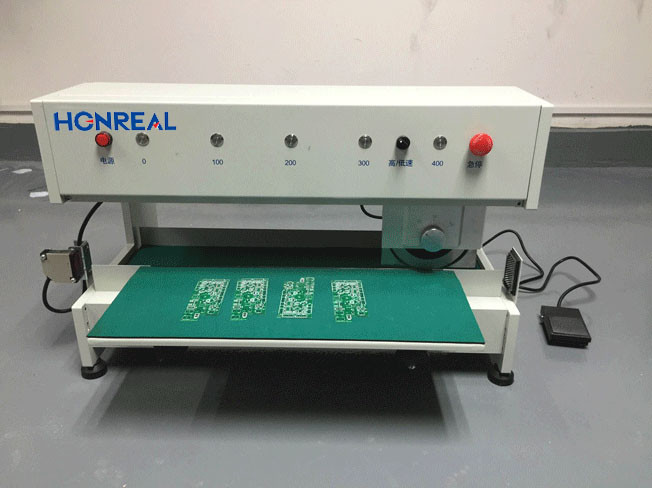

Maschine zum Schneiden von kleinen PCB-Panels V-Schnittmaschine zum Ausschneiden von PCB für Aluminium-SMD-LED-Boards
Merkmale des Produkts:
1, Futtermaschine ist eine auf gerade Klinge unter dem kreisförmigen Messer und elektrische Maschine verwendet, PCB-Board, Aluminium-Board Punkte als "Board PCB durch V-Rille befestigt nächstes Messer,Durchführungsstellen für den Einsatz eines Messers auf der Steuerplatine für den Fußschalter.
Das Gerät verwendet einen Schrittmotor, um große oder kleine PCB-Boards mit vorgeschnittenen Rillen zu trennen.
Die Standardabteilungslänge beträgt maximal 400 mm, die auf Wunsch ausgefüllt werden kann.
Der bewegliche Schlag (die Länge der Trennplatte) kann im Voraus eingestellt werden, wobei ein Bereich von 0, 100,200400 mm.
2Die Geschwindigkeit des Messers beträgt 300 mm/s und 500 mm/s frei.
Die Abstandsbreite des Messers und des Messers kann leicht von Hand eingestellt werden.
3, Betrieb der Sicherheit, Schutz der Klinge kreisförmigem Messer, nicht verletzen, kann auch mit Sicherheitsschutz Induktionsvorrichtung ausgestattet werden, wenn Menschen oder Fremdkörper in den Arbeitsbereich,das Füttern einstellen.
4"Es besteht aus aus Japan importiertem SKD-II-Material, das hart und langlebig ist und eine lange Lebensdauer aufweist.
Kann die PCB-Dicke trennen: 0,5 mm -3,2 mm.
5Die verbleibende PCB-Dicke im V-Slot: Standard 1/3PC Platte, MIN0,2 mm, MAX0,8 mm.
6,V-Rillentiefe C mindestens 0,25 mm, erhöhte Außenabmessungen nach Trennung: 0,1 mm - 0,2 mm
7,Anwendungsbereich: Geeignet für alle Arten von Leiterplatten, Leiterplatten, SMT mit V-Rillen-Aluminium-Basisplatte, die Segmentierung von LED-Leiterplatten, die Artikel LED-Leuchten, keine Burrs, Wirkung besser, schneller,Schädigen Sie nicht die Leiterplattenkomponenten.Importierte Hochgeschwindigkeitsstahlblätter, lange Lebensdauer, hauptsächlich in der LED-Industrie, SMT-Industrie, Mobiltelefon/mp3, elektrisches Spielzeug, allerlei Elektronikindustrie, Verwendung in der PCB-Industrie.
Funktionale Spezifikationen |
|
Funktion |
HR-3000 |
Maschinengröße (L × W × H) mm |
880*370*420mm |
Klingen |
aus Japan eingeführtes SKD-II-Material, |
Antriebssystem |
Schrittmotor der Marke Taiwan (oder angepasst) |
Steuerungssystem |
Unabhängige Forschung und Entwicklung (oder maßgeschneiderte) |
Drehzahl der Spindel |
200 mm/s |
Die Rückschulttiefe kann eingestellt werden |
0-150 mm |
Die größte PCB-Schnittbreite |
150 mm |
Die größte Schnittlänge der PC-Board |
400 mm |
PCB-Dicke |
00,5-3,2 mm |
Die Dicke der V-Rille |
0.25 bis 2.0 mm |
Kreisblatt |
Feinschwenkung ±0-2 mm |
Linieunterblatt |
Einstellung 0-50 mm |
Stromversorgung |
AC220V 50-60HZ |
Gewicht |
60 kg |
Anwendung
Wer sind wir?
Shenzhen Honreal Technology Co., Ltd. konzentriert sich seit 15 Jahren auf die weltweite elektronische Montage von Oberflächenbauten.Rückflussofen, Wellenlösemaschine,PCB-Handhabungsausrüstung.Wählen und platzierenist: FUJI,JUKI,Mit einem erfahrenen technischen Team und hervorragenden technischen Innovationsfähigkeiten, eine bessere Produktlieferkette und Service-Team zu schaffen,und verschiedene Kundenbedürfnisse zu erfüllen, ist unser langfristiges Ziel.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir sie verstehen, an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
Häufig gestellte Fragen
1)Dies ist das erste Mal, dass ich diese Art von Maschine benutze, ist sie einfach zu bedienen?
Es gibt englische Handbücher oder Video-Anleitungen, die Ihnen zeigen, wie man die Maschine benutzt.
Wenn Sie noch Fragen haben, kontaktieren Sie uns bitte per E-Mail/Skype/Telefon/Trademanager Online Service.
2)Wie läuft das Training?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
3)Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
4) Wie kann ich diese Maschine von Ihnen kaufen? (sehr einfach und flexibel!)
A. Fragen Sie uns online oder per E-Mail nach diesem Produkt.
B. Verhandeln und bestätigen Sie den endgültigen Preis, den Versand, die Zahlungsmethoden und andere Bedingungen.
C. Senden Sie die Proforma-Rechnung und bestätigen Sie Ihre Bestellung.
D. Zahlung nach der auf der Proforma-Rechnung angegebenen Methode.
E. Wir bereiten Ihre Bestellung nach Bestätigung Ihrer vollständigen Zahlung in Form einer Proforma-Rechnung vor.
Und 100% Qualitätsprüfung vor dem Versand.
F.Senden Sie Ihre Bestellung per Luft oder See.
