Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat

1 Satz
MOQ
USD 2600-3500 Per Set
Preis
Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
PCB-Dicke: Min0,6 mm
Schrittgrößen ausgewählt: 1-4 ((10 mm Schrittlänge)
Verkehrsrichtung: Links nach rechts/rechts nach links (optional)
Transporthöhe: 900 ± 20 mm (oder kundenspezifisch)
Luftdruck: 4 bis 6 bar, maximal 10 L/Min.
Stromversorgung: 100-230V AC (kundenspezifisch) einphasig, MAX 300V/A
PCB-Größe (L × W) ◄ (L × W) mm: (50x50) ↓ 350x250 mm
Maschinengröße (L × W × H) mm: 1370 × 750 × 1200 mm
Aufbewahrungsmenge (L × W × H) mm: 355 × 320 × 563 mm
Gewicht: 110 kg
Hervorheben:

Zeitschriften PCB-Ladegerät und -Lader

,

PCB-Ladegerät und -Lader CE

,

Auf Wunsch angefertigter Magasin-PCB-Lader
Grundinformation
Herkunftsort: China
Markenname: HONREAL
Zertifizierung: CE
Modellnummer: HR-250
Dokumentieren: PCB loader.pdf
Zahlung und Versand AGB
Verpackung Informationen: WoodenCase
Lieferzeit: 10-20workdays
Zahlungsbedingungen: T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 200SET/month
Produkt-Beschreibung

Smt Board Handling Equipment Designspark PCB Library Loader Samsung Top Automatic PCB Board Magazine Loader Machine



Produkteinführung:

  1. Dieses Gerät wird verwendet, um Leiterplatten aus dem Magazin an die SMT-Produktionslinie zu senden.
  2. Stabiles und zuverlässiges SPS-Steuerungssystem;
  3. Einfach zu bedienende LED-Touchscreen-Steuerungsschnittstelle;
  4. Die pneumatischen Klemmen von oben und unten mit drei Punkten sorgen für die Ausrichtung des Magazins;
  5. Effektives Schubdesign kann sicherstellen, dass die Leiterplatte unbeschädigt ist;
  6. 3 Magazine Ladekapazität.
  7. Richtung von links nach rechts oder von rechts nach links (optional).
  8. Maschinen-Fehlerüberwachung;
  9. Solides und stabiles Design;
  10. SMEMA-Anschluss ist kompatibel;

Optionen

Zusätzliche Magazinkapazität.

Geschlossene Konstruktion verbessert das Sicherheitsniveau.

Breitenverstellbarer Magazinförderer.

Weitere Optionen auf Anfrage erhältlich.


Technische Parameter
Funktion Dieses Gerät wird verwendet, um Leiterplatten aus dem Magazin an die SMT-Produktionslinie zu senden

Leiterplattenstärke


 Min. 0,6 mm

Magazinanzahl


 Transport nach oben: 1 Stück, Transport nach unten: 1 Stück (oder kundenspezifisch)

Schrittweiten auswählen


 1-4 (10 mm Schrittweiten)

Leiterplattenladezeit


 Ca. 6 Sekunden

Magazinwechselzeit


 Ca. 30 Sekunden

Transportrichtung


 Von links nach rechts / von rechts nach links (optional)

Transporthöhe


 900 ± 20 mm (oder kundenspezifisch)

Luftdruck


 4-6 bar, MAX 10 l/Minute

Stromversorgung


 100-230 V AC (kundenspezifisch) einphasig, MAX 300 V/A


Spezifikationen
Modell-Nr. HR-250 HR-330 HR-390 HR-460
Leiterplattengröße (L×B)～(L×B)mm (50x50)～(350x250) (50x50)～(455x330) (50x50)～(530x390) (50x50)～(530x460)
Maschinengröße (L×B×H)mm 1370×750×1200 1550×830×1200 1750×920×1200 1750×990×1200
Magazingröße (L×B×H)mm 355×320×563 460×400×563 535×460×570 535×530×570
Gewicht 110 kg 135 kg 155 kg 175 kg

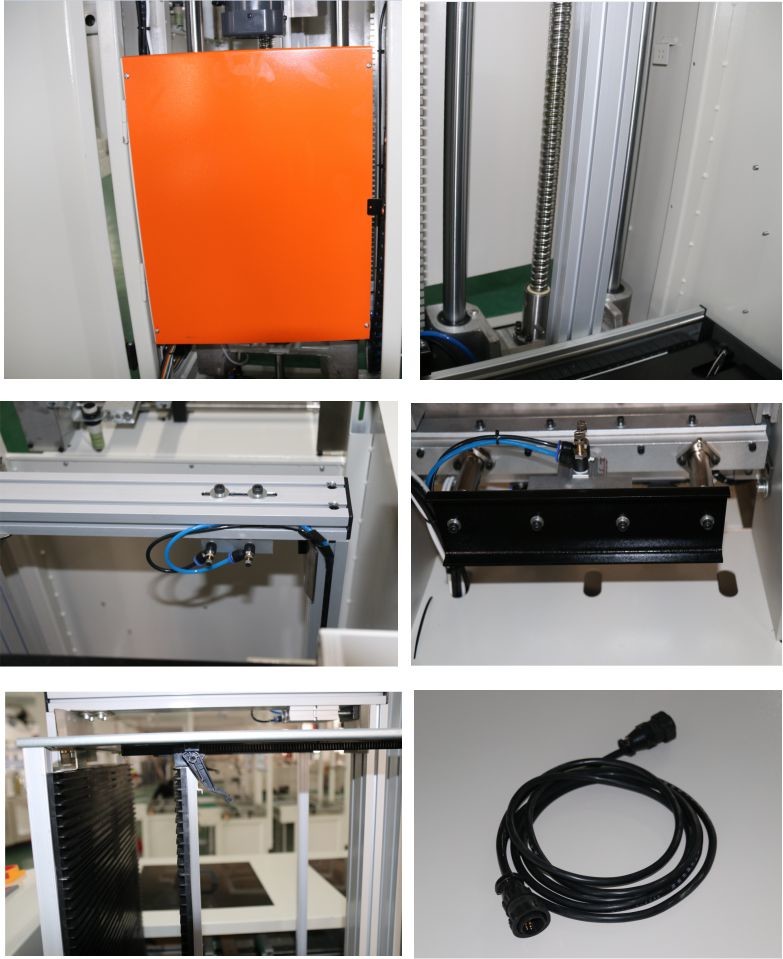

Details:

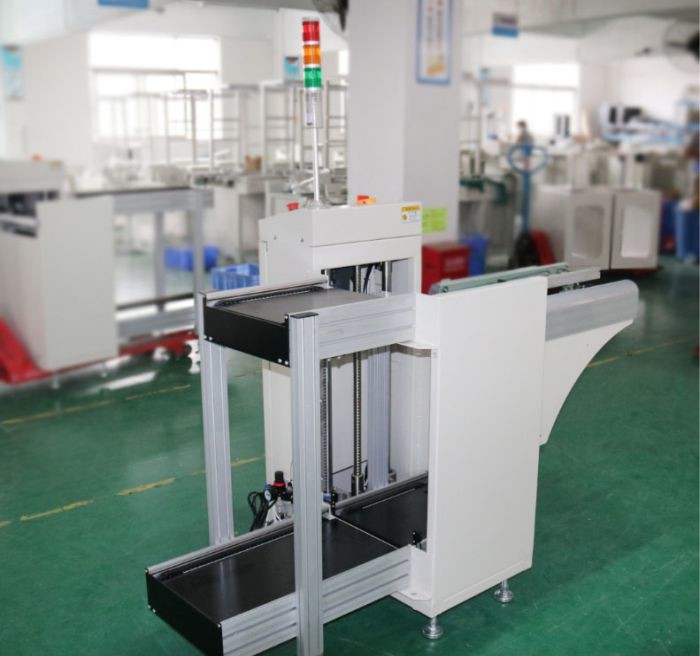

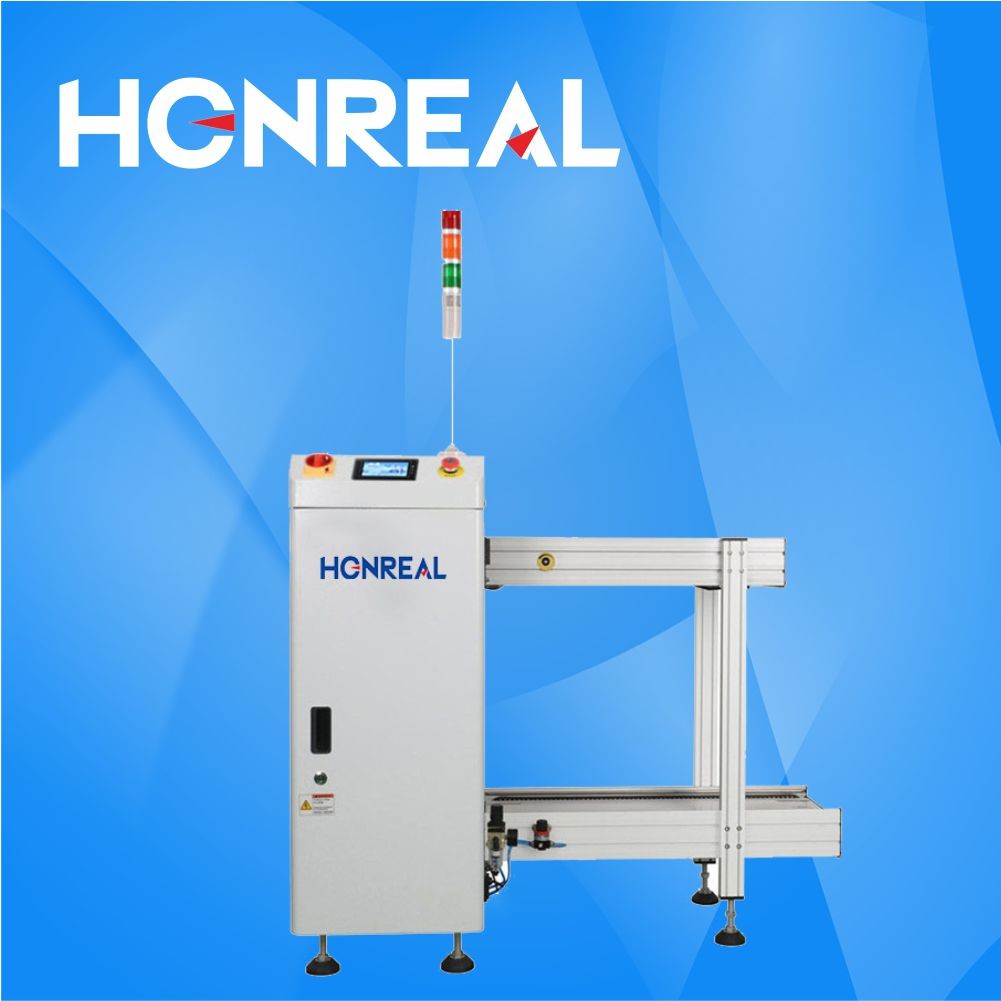

Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 0

Produktionswerkstatt


Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 1



Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 2


Kundenbeispiel

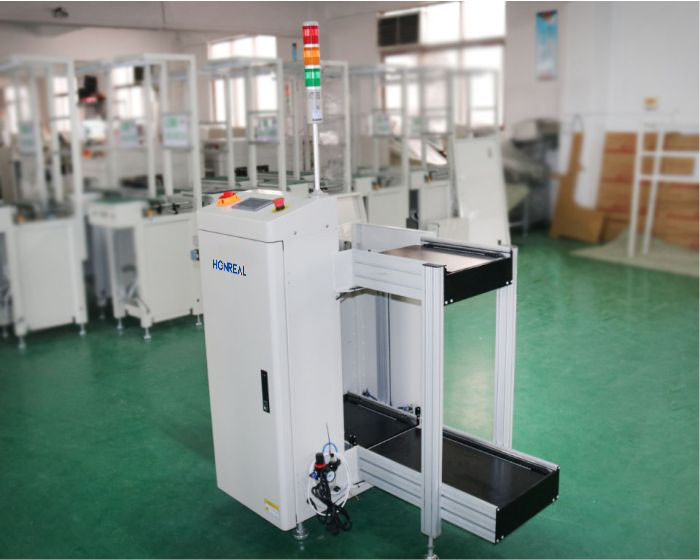

Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 3

Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 4


CE-Zertifizierung

Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 5


Verpackung


Maßgeschneiderte Zeitschriften PCB-Ladegerät mit CE-Zertifikat 6
