Heizluftförderer Rückfluss Ofen Smt Lötmaschine Rückfluss Bleifreiesolder
Eigenschaften:

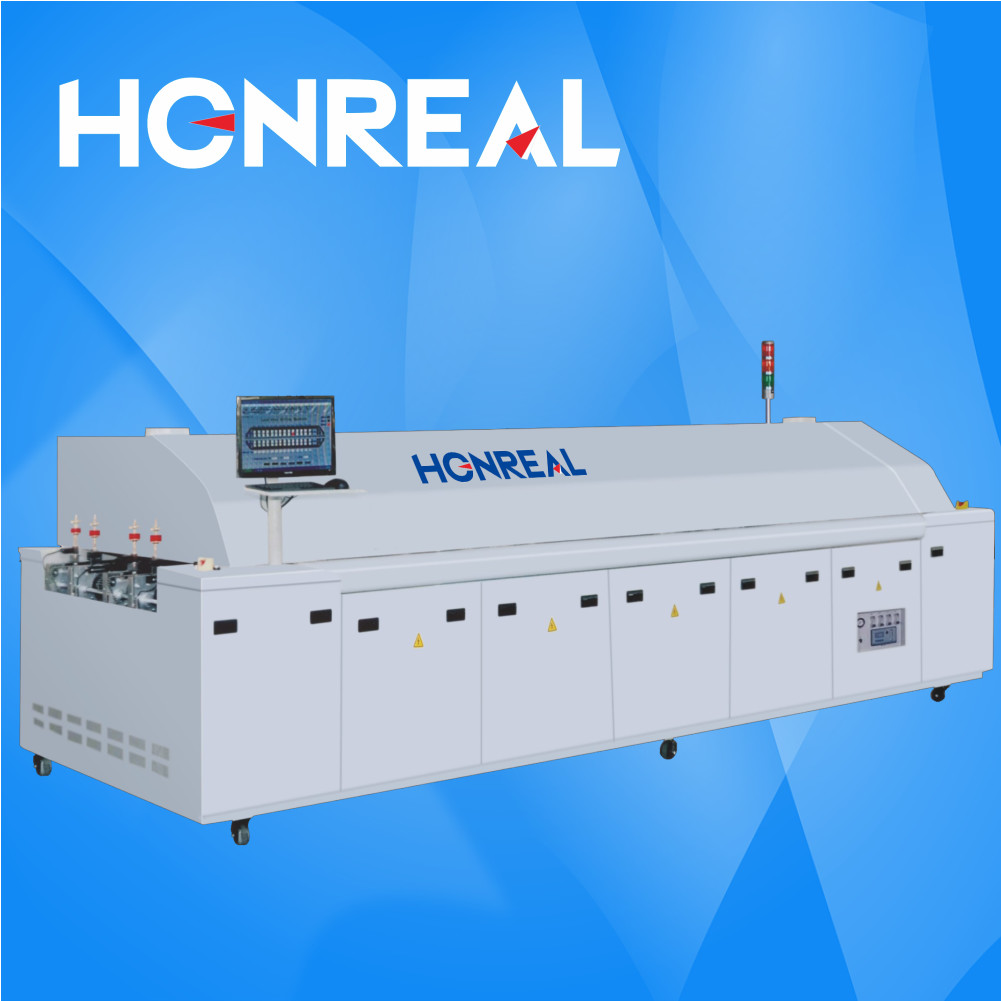

HR-Serie High-End/Stickstoff-Rückfluss-Lötmaschine
1Die modulare Konstruktion der Temperaturzone macht die Wartung bequem und schnell.
2Die selbstverlängernde Führungsschiene verhindert die Verformung und den Abfall des Brettes.
3Die Segmentierte Heizung spart Energie und reduziert den Stromverbrauch.
4Eine erweiterte Zone zur konstanten Luftkühlung oben und unten
5. Die Flussrückgewinnungsanlage erfüllt die Anforderungen des Umweltschutzes
6. SMEMA-Kommunikation ermöglicht automatischen Betriebsmodus
7. Etwa 70% der Maschine verwendet importierte Markenzubehör, um Haltbarkeit und Stabilität zu gewährleisten.
| Maschine |
HR-8C |
HR-10C |
| Heizzonen |
oberen 8 Zonen |
die oberen 10 Zonen |
| unterste 8 Zonen |
die untersten 10 Zonen |
| Heizungstunnel |
3110 mm |
3890 mm |
| Abmessung |
L5520*1430*1530 |
L6300*1430*1530 |
| Nettogewicht |
etwa 2760 kg |
etwa 3060Kg |
| Allgemeine Leistung |
64 kW |
83 kW |
| Stromverbrauch |
Um.7--30KW |
Um ca. 9 bis 38 kW |
| Aufstiegszeit |
20 Minuten. |
20 Minuten. |
| Steuerungstyp |
PC + PLC-Steuerung |
| Aufheizungsmethode |
Vollzwangsluftkonvektion |
| Temperaturregelung |
PID-Schlusskontrolle, SSR-Antrieb |
| Temperaturbereich |
Umgebung - 300°C |
| Temperaturgenauigkeit |
± 1 °C |
| Temperaturuniform |
± 1,5 °C |
| Kühlung |
3 Kühlzonen (oben und unten) |
| Fördermethode |
Maschenband- und Kettenförderer |
| Höhe des Förderers |
900 ± 20 mm |
| Maximale PCB-Breite |
400 mm |
| PCB-Befreiung |
30 mm oben / unten |
| Beförderungsrichtung |
Von links nach rechts |
| Beförderungsgeschwindigkeit |
300 bis 2000 mm/min |
| Hook-Lift |
Elektrische Schraubstäbe |
| Kommunikation nach oben/nach unten |
SMEMA |
| Stromversorgung |
380V,3ph,50Hz |
Teil der Temperaturzone:
- Kleine Heißluftzirkulationsstruktur, Heißluftvolumen kann per Computer eingestellt werden.
- Importierter hochtemperaturbeständiger Windmotor mit einem Luftvolumen von bis zu 70 CFM.
- Erweitern Sie die Länge der Temperaturzone auf 300 mm/Temperaturzone
- Nickelchrom-Heizdraht aus Japan
- 3 mm dicke Elektrolytplatte Luftverteilplatte, gleichmäßige Wärmeverteilung
- Segmentierte Heizung zur Verringerung des Stromverbrauchs
- Einzigartiges Vorder- und Hinterluftrücklaufkonzept zur Vermeidung von Temperaturüberschreitungen
- Aus Japan eingeführte Thermoelementdraht
- PID-Schlusskontrolle, Genauigkeit erreicht ±1°C
- Quertemperaturunterschied bis zu 2 °C
- Prozessfähigkeit CPK erreicht 1.784
Installation und Kalibrierung
1.Arbeitsumfeld und Arbeitsbedingungen
- Ich weiß. Diese Ausrüstung muss in einer horizontalen, trockenen und gut belüfteten Werkstatt platziert werden.
- Ich weiß. Umgebungstemperatur: 5 bis 45°C;
- Ich weiß. Luftfeuchtigkeit: 20 bis 95%;
- Ich weiß. Nennstromversorgung: 380 V, 100 A (Stromkabel muss ein Strangkabel von 16 mm2 sein), 3-phasiges und 5-drahtes System;
- Ich weiß. An beiden Enden dieser Ausrüstung ist ein künstliches Zugsystem zu installieren, dessen Luftdurchfluss 25 m3/min beträgt.
2Installation von Geräten
- Ich weiß. muss die Ausrüstung entsprechend den tatsächlichen Produktionsanforderungen und der praktischen Situation positionieren;
- Ich weiß. Heben Sie die Fußplatten dieser Ausrüstung und gleichzeitig Ebene diese Ausrüstung mit diesen Fußplatten
- Ich weiß. Diese Ausrüstung muss horizontal montiert werden.
3.Kalibrierung
Alle Parameter dieser Ausrüstung sind nach den Anforderungen des Kunden wie Produkt, Produktionsrate und verwendeter Lötpaste anzupassen.Diese Anpassungen umfassen die lineare Geschwindigkeit der Kette, die Temperatur jeder Zone usw. Diese Ausrüstung wurde vor dem Versand kalibriert.Es ist nur notwendig, um zu überprüfen, ob Ihre Stromversorgung für diese Ausrüstung anwendbar ist, wenn Sie in Ihrer Fabrik ankommen.
Shenzhen Honreal Technology Co.,Ltdis ein nationales High-Tech-Unternehmen, spezialisiert auf SMT-Ausrüstung Forschung und Entwicklung, Produktion, Vertrieb.Das eingetragene Kapital der Gesellschaft beträgt 5 Millionen.Mit einem erfahrenen technischen Team und einer hervorragenden technischen Innovationsfähigkeit ist es unser langfristiges Ziel, eine bessere Lieferkette und ein besseres Service-Team zu schaffen und den unterschiedlichen Kundenbedürfnissen gerecht zu werden.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir die Kunden verstehen., die sie an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
Häufig gestellte Fragen
F: Wie können Sie die Qualität Ihrer Verkäufe garantieren?
A: Wir garantieren, dass jede Maschine vor der Lieferung streng getestet wird, um die hervorragende Leistung aller Produkte zu gewährleisten.
F: Wie läuft die Ausbildung?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
F: Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma Aogeo den kundenspezifischen Logo-Service perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
F: Ist es schwierig, diese Maschinen zu benutzen?
Für unsere bisherigen Kunden reichen höchstens zwei Tage aus, um die Maschinen zu bedienen.
