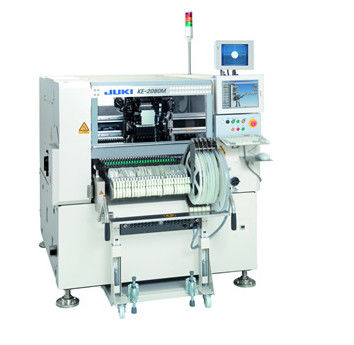

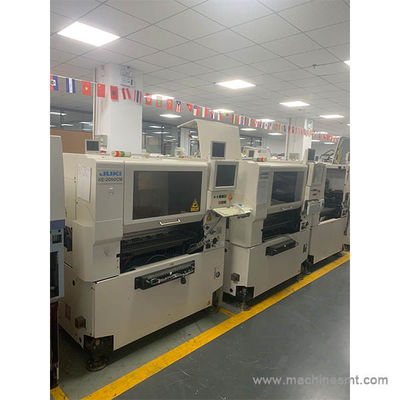

Juki 2000 FX Seies Gebraucht SMT Pick And Place Maschine Flexible Monter KE-2080
Eigenschaften
Der ultraflexible KE-2080 kann eine Vielzahl von Komponenten von 0402 (01005) und ICs bis hin zu ungeraden,
Alle mit branchenführender Genauigkeit und Geschwindigkeit.
Splitter
20,200CPH ((Laserzentrierung/Optimum)) ((0,178 Sek / Chip))
16,700CPH ((Laserzentrierung/IPC9850)
IC
1,850CPH (Visionzentrierung / effektiver Takt)
4,860CPH mit MNVC Option.
Ein Mehrdüsenlaserkopf (6 Düsen) plus ein hochauflösender Laserkopf (1 Düse)
von 0402 (01005) bis 74 mm quadratische Bauteile oder 50×150 mm
Sichtzentrierendes System (mit Unter-, Seit- und Rückbeleuchtung, Ballerkennung und Split-Erkennung)
|
Größe der Platte |
M-Größe (330 × 250 mm) |
○ |
|
|---|---|---|---|
|
L-Größe (410 × 360 mm) |
○ |
||
|
L-breite Größe ((510×360mm) (optional) |
○ |
||
|
E-Größe (510×460mm) *1 |
○ |
||
|
Größe der Komponente |
Lasererkennung |
0402 (01005) ≈ 33,5 mm |
|
|
Sichterkennung |
Standardkamera |
□3 mm•□74 mm oder 50 × 150 mm |
|
|
Hochauflösende Kamera (optional) |
1.0×0,5mm*3·□48mm oder 24×72mm |
||
|
Platzierungsgeschwindigkeit |
Splitter |
Optimum |
0.178 Sek./Chip ((20,200CPH) |
|
Einheit für die Überwachung der Luftfahrt |
16,700CPH |
||
|
IC*4 |
1,850CPH |
||
|
|
|||
|
Anordnungsgenauigkeit |
Lasererkennung |
Der Prüfstand ist in der Lage, die Prüfungen zu erledigen. |
|
|
Sichterkennung |
±0,03 mm (±0,04 mm bei Verwendung von MNVC) |
||
|
Zuführung der Zuführung |
Max. 80 auf 8 mm T/F*6 |
||
*1 Bitte fragen Sie nach Angaben auf der Leiterplatte der Größe E.
*2 Bei Verwendung von MNVC. (optional)
*3 Bei Verwendung einer hochauflösenden Kamera (optional)
*4 Wirkungsgeschwindigkeit: Die IC-Einstellgeschwindigkeit gibt einen geschätzten Wert an, der bei der Platzierung von 36 QFP-Komponenten (100 Pins oder mehr) oder BGA-Komponenten (256 Kugeln oder mehr) auf einer Platine der Größe M erreicht wird.
(CPH = Anzahl der für eine Stunde platzierten Komponenten)
*5 Schätzwert bei Verwendung von MNVC (optional) und Sammeln von Komponenten gleichzeitig mit allen Düsen.
*6 Einschließlich Matrix-Tray-Wechsler, maximal 110.
