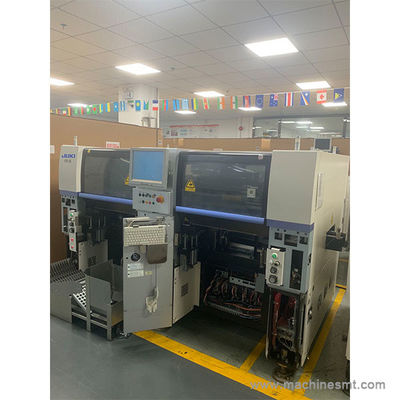

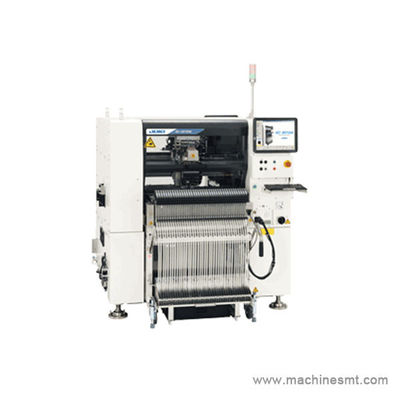

SMT-Pick-and-Place-Maschine Chip Shooter KE-3010A verwendet Original für SMT-Produktionslinie
Eigenschaften
Weiterentwicklung der KE-Serie
| Splitter | 23,500CPH-Chip (Laserzentrierung / Optimum) 18,500CPH (Laserzentrierung / IPC9850) |
|---|---|
| IC | 9,000CPH (Vision Centering / MNVC Option) |
| Größe der Platte | M-Größe (330 × 250 mm) | - Ja, das ist es. | |
|---|---|---|---|
| L-Größe (4FFF10×360mm) | - Ja, das ist es. | ||
| L-Breite (510×360 mm) *1 | - Ja, das ist es. | ||
| Größe XL (610 × 560 mm) | - Ja, das ist es. | ||
| Anwendbarkeit auf lange PWB (M-Größe) *2 | 650 × 250 mm | ||
| Anwendbarkeit auf lange PWB (L-Größe) *2 | 800 × 360 mm | ||
| Anwendbarkeit auf lange PWB (L-Wide-Größe) *2 | 1,010 × 360 mm | ||
| Anwendbarkeit auf lange PWB (Größe XL) *2 | 1,210 × 560 mm | ||
| Komponentenhöhe | 6 mm | - Ja, das ist es. | |
| 12 mm | - Ja, das ist es. | ||
| Größe der Komponente | Lasererkennung | 0402 ((01005) ~ | |
| Sichterkennung | Standardkamera |  3 mm*3 ~ □33,5 mm |
|
| Kamera mit hoher Auflösung | 1.0×0,5mm*4 ~ □20mm |
||
| Platzierungsgeschwindigkeit | Splitter | Optimum | 23,500CPH |
| Einheit für die Überwachung der Luftfahrt | 18,500CPH | ||
| IC *5 | 9,000CPH *6 |
||
| Anordnungsgenauigkeit | Lasererkennung | ±0,05 mm (±3σ) | |
| Sichterkennung | ± 0,04 mm | ||
| Zuführung der Zuführung | Max.160 bei 8mm-Band (auf einem elektrischen Doppelband-Zuführer) *7 |
||
*1 L-Wide ist optional
*2 Anwendbarkeit auf lange PWB ist optional.
*3 Bei Verwendung von MNVC. (optional)
*4 KE-3010A: Bei Verwendung sowohl einer hochauflösenden Kamera als auch einer MNVC. (optional)
*5 Effektiver Takt: Die IC-Einstellgeschwindigkeit gibt einen geschätzten Wert an, der bei der Platzierung von 36 QFP-Komponenten (100 Pins oder mehr) oder BGA-Komponenten (256 Kugeln oder mehr) auf einer Platine der Größe M erreicht wird.(CPH = Anzahl der für eine Stunde platzierten Komponenten)
*6 Schätzwert bei Verwendung von MNVC und Sammeln von Komponenten gleichzeitig mit allen Düsen.
MNVC ist eine Option in der KE-3010A.
*7 Bei Verwendung eines elektrischen Doppelband-Zuführers EF08HD.
* PWB Größe XL wird KE-3010 sein
