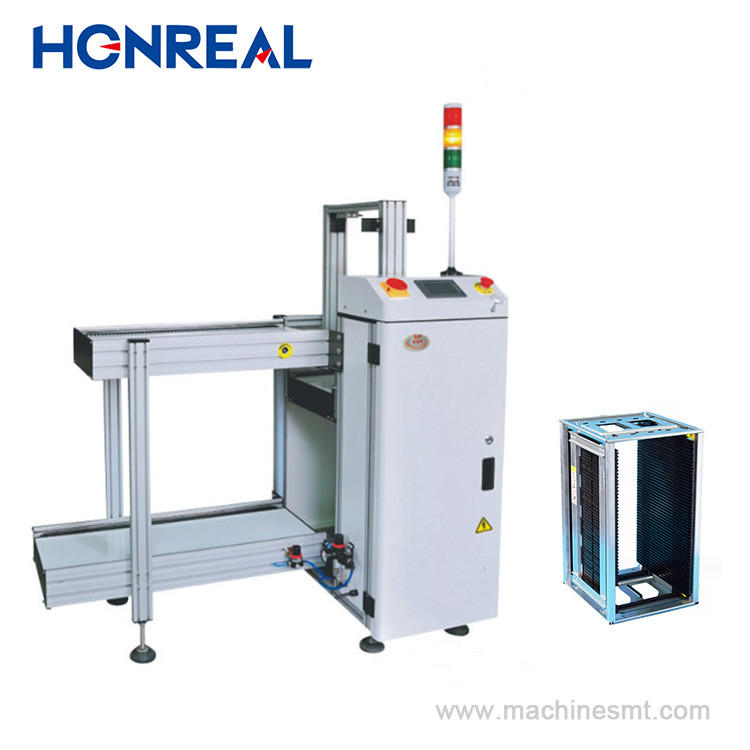

Elektronische Montageausrüstung Automatisches SMT-PCB-Lader
Einführung des Produkts:
1.Diese Einheit wird verwendet, um PCBs aus dem Magazin in die SMT-Produktionslinie zu schicken.
2.Stabile und zuverlässige Steuerungssysteme der SPS;
3.einfache Bedienung der LED-Touchscreen-Steuerung;
4.Die pneumatischen Klemmen der oberen und unteren drei Punkte für die Lagerung der Magazine;
5.Eine wirksame Schubkonstruktion kann dafür sorgen, dass das PCB nicht gebrochen wird;
6.3 Magasin-Ladekapazität
7.Richtung von links nach rechts oder von rechts nach links (optional).
8.Machine stets Fehlerüberwachung;
9.Fest und stabiler Aufbau;
10.SMEMA-Port ist kompatibel;
| Technische Parameter | |
| Funktion | Diese Einheit wird verwendet, um PCBs aus dem Magazin in die SMT-Produktionslinie zu senden |
| PCB-Dicke | Min0,6 mm |
| Nummer der Zeitschrift | Transport nach oben: 1 Stück, Transport nach unten: 1 Stück, (oder angepasst) |
| Stepppitches ausgewählt | 1-4 ((10 mm Schrittlänge) |
| Zeit der PCB-Ladung | Ungefähr 6 Sekunden. |
| Zeit für den Magazinwechsel | Ungefähr 30 Sekunden. |
| Verkehrsrichtung | Links nach rechts/rechts nach links (optional) |
| Transporthöhe | 900 ± 20 mm (oder nach Maß) |
| Luftdruck | 4 bis 6 bar, maximal 10 L/Min. |
| Stromversorgung | 100-230 V Wechselstrom (auf maßgeschneiderte Weise) Einphasen, MAX 300 V/A |
Das ist das Standardmodell.
| Spezifikationen | ||||
| Modell Nr. | HR-250 | HR-330 | HR-390 | HR-460 |
| PCB-Größe (L × W) ↓ L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ (530x460) |
| Maschinengröße (L × W × H) mm | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Aufbewahrungsmenge (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Gewicht | 110 kg | 135 kg | 155 kg | 175 kg |
