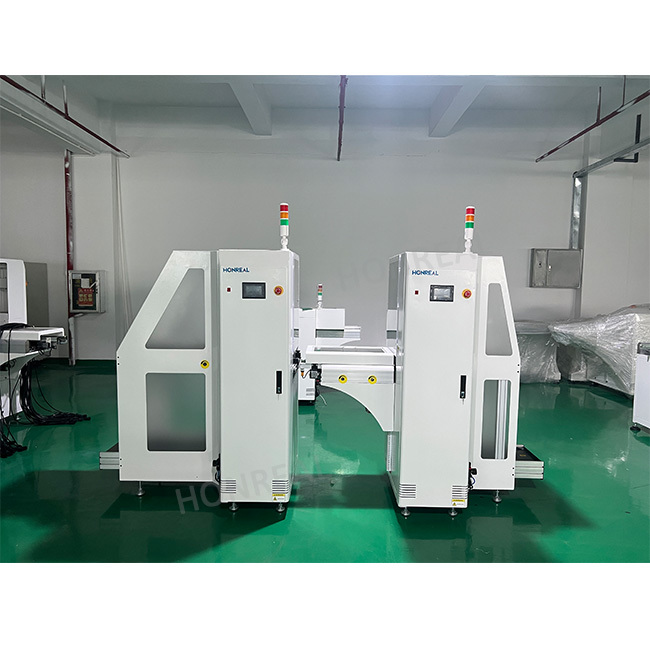

PCB-Handhabungsausrüstung automatische PCB-Ladermaschine SMT-Magazin-Lader 1-4 Schritt-Pflächen PCB-Lader-Lader
Einführung des Produkts:
|
Technische Parameter
|
|
| Funktion | Diese Einheit wird verwendet, um PCBs aus dem Magazin in die SMT-Produktionslinie zu senden |
|
PCB-Dicke
|
Min0,6 mm |
|
Nummer der Zeitschrift
|
Transport nach oben: 1 Stück, Transport nach unten: 1 Stück, (oder angepasst) |
|
Stepppitches ausgewählt
|
1-4 ((10 mm Schrittlänge) |
|
Zeit der PCB-Ladung
|
Ungefähr 6 Sekunden. |
|
Zeit für den Magazinwechsel
|
Ungefähr 30 Sekunden. |
|
Verkehrsrichtung
|
Links nach rechts/rechts nach links (optional) |
|
Transporthöhe
|
900 ± 20 mm (oder nach Maß) |
|
Luftdruck
|
4 bis 6 bar, MAX10L/Min. |
|
Stromversorgung
|
100-230 V Wechselstrom (auf maßgeschneiderte Weise) Einphasen, MAX 300 V/A |
| Spezifikationen | ||||
| Modell Nr. | HR-250 | HR-330 | HR-390 | HR-460 |
| PCB-Größe (L × W) ↓ L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ (530x460) |
| Maschinengröße (L × W × H) mm | 1370 × 750 × 1200 | 1550 × 830 × 1200 | 1750 × 920 × 1200 | 1750 × 990 × 1200 |
| Aufbewahrungsmenge (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Gewicht | 110 kg | 135 kg | 155 kg | 175 kg |
Instandhaltung der Ausrüstung
1. Überprüfen Sie, ob der Förderband zu locker ist und halten Sie den Band sauber
2. Halten Sie die linearen Lager und die optische Achse des Hebetisches sauber
3. Wischen Sie das schmutzige Öl mit einem flüssigfreien Tuch oder Papier ab und schmieren Sie dann die Kugelschraube
4.Prüfen Sie alle automatischen und manuellen Bedienfunktionen
5.Prüfen Sie, ob die PCB-Übertragung reibungslos ist
6. Richten Sie die Hebeplattform auf die höchste Position ein, schalten Sie den Strom ab und prüfen Sie, ob die Hebeplattform abgesunken ist.
7- Überprüfen Sie, ob sich der Zylinder glatt bewegt.
8- Überprüfen Sie die Gürtelspur auf Verschleiß.
9- Überprüfen Sie, ob der photoelektrische Sensor und der magnetische Sensor ordnungsgemäß funktionieren
Zertifizierung
Verpackung
Häufig gestellte Fragen
1) Dies ist das erste Mal, dass ich diese Art von Maschine benutze, ist sie einfach zu bedienen?
Es gibt englische Handbücher oder Video-Anleitungen, die Ihnen zeigen, wie man die Maschine benutzt.
Wenn Sie noch Fragen haben, kontaktieren Sie uns bitte per E-Mail/Skype/Telefon/Trademanager Online Service.
2)Wie läuft das Training?
A: Nachdem Sie unsere Maschinen gekauft haben, können Ihre Ingenieure in unser Unternehmen gehen oder es ist so einfach zu bedienen
Die Maschine wird gemäß dem Trainingsvideo und der Bedienungsanleitung mit der Maschine geliefert.
3) Ich möchte Sie fragen, ob es möglich ist, mein Logo auf dem Produkt zu haben.
Wir hoffen, dass Sie wissen, dass unsere Firma den Service für maßgeschneiderte Logos perfekt unterstützt, wir machen das. Außerdem ist es völlig kostenlos, also sagen Sie uns einfach Ihre Anforderungen.
4) Wie kann ich diese Maschine von Ihnen kaufen? (sehr einfach und flexibel!)
A. Fragen Sie uns online oder per E-Mail nach diesem Produkt.
B. Verhandeln und bestätigen Sie den endgültigen Preis, den Versand, die Zahlungsmethoden und andere Bedingungen.
C. Senden Sie die Proforma-Rechnung und bestätigen Sie Ihre Bestellung.
D. Zahlung nach der auf der Proforma-Rechnung angegebenen Methode.
E. Wir bereiten Ihre Bestellung nach Bestätigung Ihrer vollständigen Zahlung in Form einer Proforma-Rechnung vor.
Und 100% Qualitätsprüfung vor dem Versand.
F.Senden Sie Ihre Bestellung per Luft oder See.
