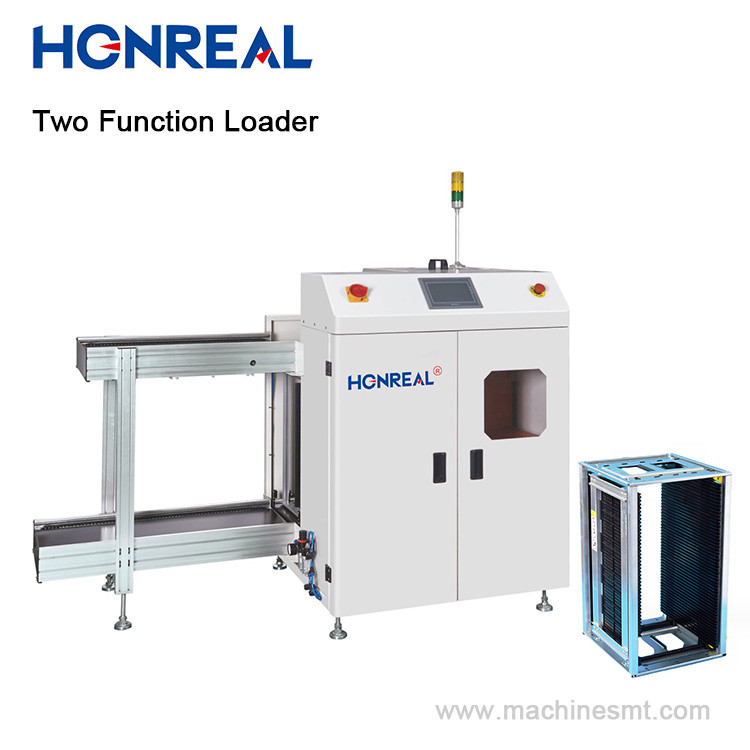

Automatischer Vakuum-Sauglader für PCB-Magazine für SMT-Linie
Beschreibung

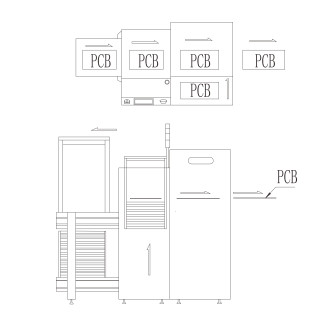

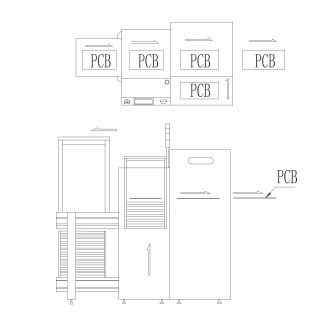

Diese Ausrüstung wird für die automatische Belastung von doppelseitigen PCB-Boards und nackten PCB-Boards auf SMT-Produktionslinien verwendet.
Eigenschaften
1.PLC-Steuerungssystem, arbeitet stabil und zuverlässig;
2.LED-Touchscreen-Steuerung, die Bedienung ist so einfach;
3.Die dreipünstlichen, oberen und unteren Seilspangen zur Ausrichtung der Magazine;
4.Eine wirksame Schubkonstruktion kann dafür sorgen, dass das PCB nicht gebrochen wird;
5.Machine stets Fehlerüberwachung;
6.Flexibeler Saugbecherbau, die Position des Saugbechers ist einstellbar, die Position des Saugplattes ist leicht einstellbar;
7.Fest und stabiler Aufbau;
8.SMEMA-Port ist kompatibel;
| Technische Parameter | |
| Funktion |
Diese Ausrüstung wird für die Leitung Quelle verwendet, Saug-PCB-Funktion ist optional für die leere PCB, die Last-PCB-Funktion ist optional für die nicht-leere PCB, es macht die Produktion effizienter und praktischer |
| PCB-Dicke | Min0,6 mm |
| Nummer der Zeitschrift | Transport nach oben: 1 Stück, Transport nach unten: 1 Stück, oder angepasst |
| Schrittgrößen ausgewählt | 1-4 ((10 mm Schrittlänge) |
| Zeit der PCB-Ladung | Ungefähr 6 Sekunden. |
| Zeit für den Magazinwechsel | Ungefähr 30 Sekunden. |
| Verkehrsrichtung | Links nach rechts/rechts nach links (optional) |
| Luftdruck | 4 bis 6 bar, MAX10L/Min. |
| Stromversorgung | 100-230 V Wechselstrom (auf maßgeschneiderte Weise) Einphasen, MAX 300 V/A |
| Spezifikationen | ||||
| Modell Nr. | HR-250XS | HR-330XS | HR-390XS | HR-460XS |
| PCB-Größe (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ (530x460) |
| Maschinengröße (L × W × H) mm | 1900 × 850 × 1200 | 2250 × 1050 × 1200 | 2600 × 1250 × 1200 | 2600 × 1480 × 1200 |
| Aufbewahrungsmenge (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Gewicht | 180 kg | 220 kg | 260 kg | 285 kg |
| Schick hoch | 900 ± 20 mm | |||
Wer sind wir?
Shenzhen Honreal Technology Co.,Ltdis ein nationales High-Tech-Unternehmen, spezialisiert auf SMT-Ausrüstung Forschung und Entwicklung, Produktion, Vertrieb.Das eingetragene Kapital der Gesellschaft beträgt 5 MillionenMit einem erfahrenen technischen Team und einer hervorragenden technischen Innovationsfähigkeit ist es unser langfristiges Ziel, eine bessere Lieferkette und ein besseres Service-Team zu schaffen und den unterschiedlichen Kundenbedürfnissen gerecht zu werden.Wir werden die Bedürfnisse der Kunden erfüllen, indem wir die Kunden verstehen., die sie an erster Stelle stellen und wertvolle Dienstleistungen erbringen.
Dienstleistungen und Verpflichtungen
Bevor Sie das Produkt kaufen, we will be a comprehensive analysis of the views and requirements and recommend it to the actual needs of customers with the most suitable products and let customers know that the performance characteristics of the selected product referred to in accordance with customers.
Bei der Beschaffung der Produkte versprechen wir den Kunden, die Fertigstellung des Produkts klar zu erkennen.Lieferung, um sicherzustellen, dass das Produkt intakt und innerhalb der festgelegten Zeit an die Kundenanforderungen angepasst ist.
