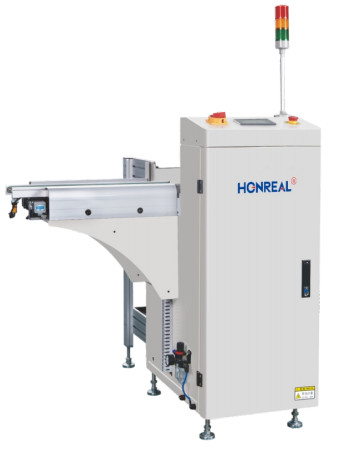

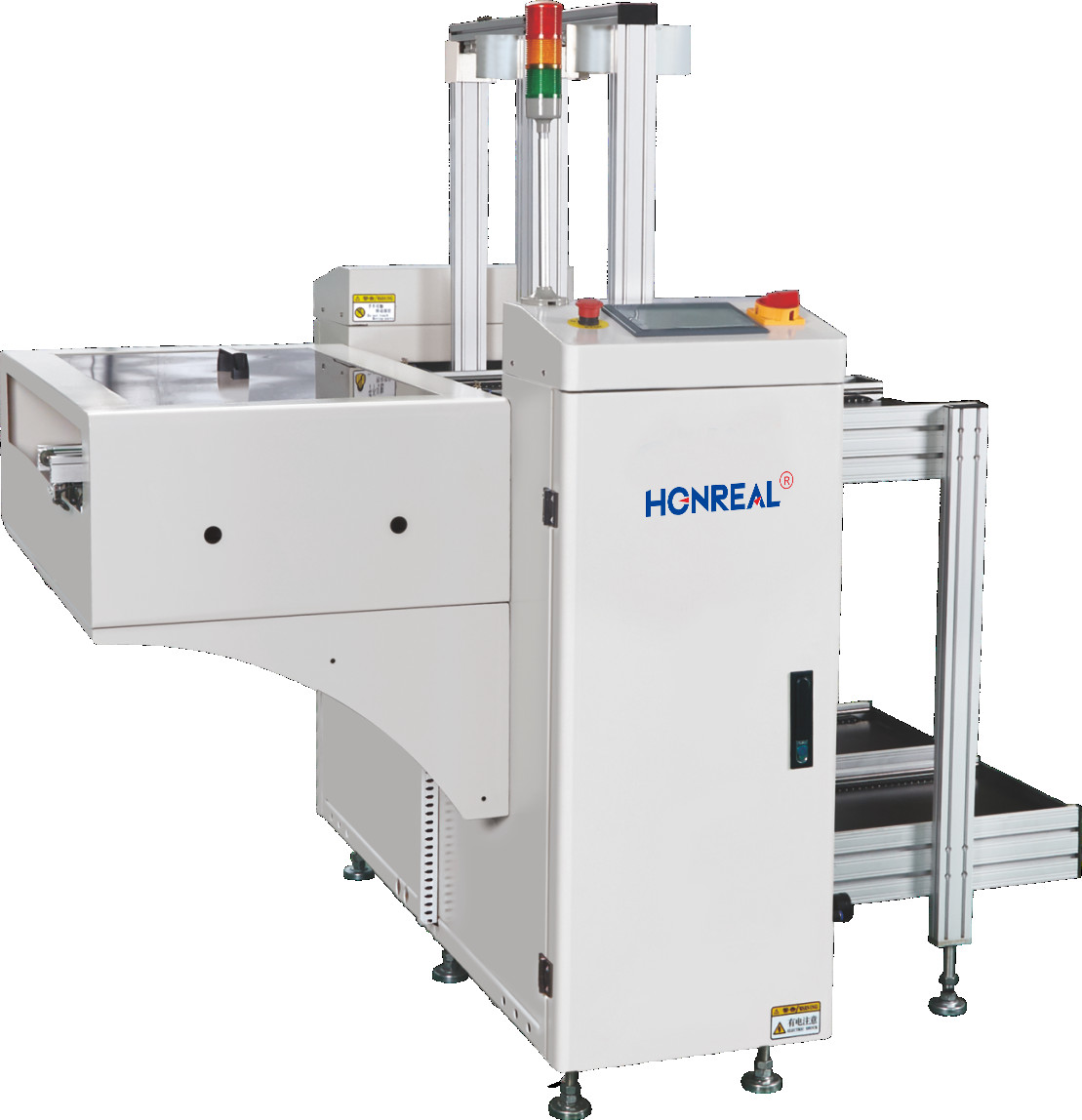

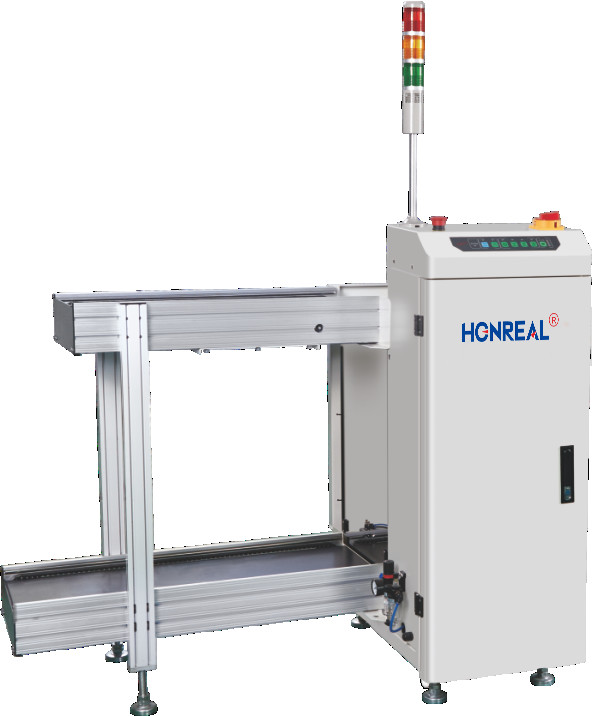

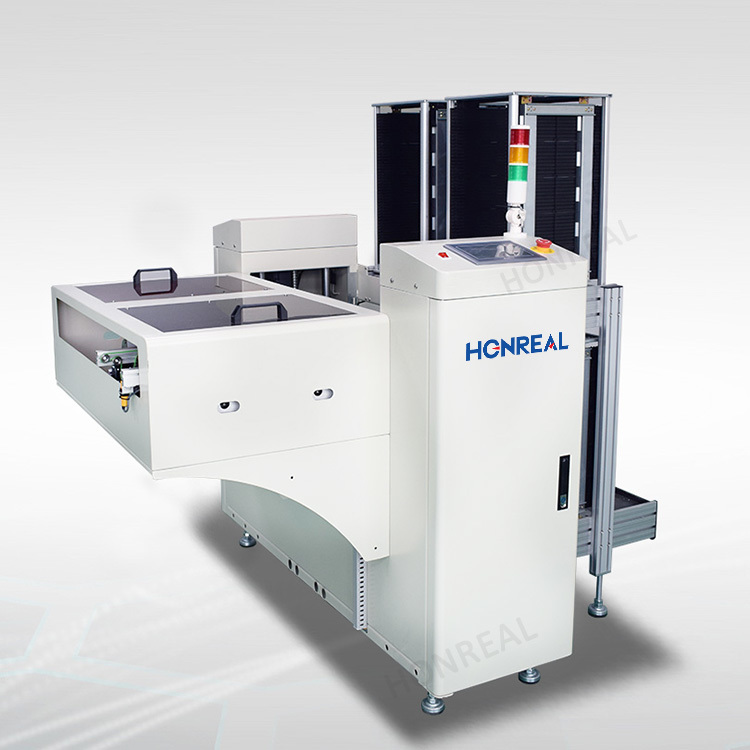

China SMT Automatisches Entladen für Ng & Ok PCB mit Dual-Rail für AOI-Maschine
Beschreibung
Diese Ausrüstung wird für den Empfang des PCB-Boards der SMT-Produktionslinie verwendet.und ist geeignet, die NG- und die OK-Platte nach der AOI hinter der Rückflusslösemaschine zu empfangen.
Eigenschaften
1.Panasonic PLC+Touch-Bildschirmsteuerung, einfach zu bedienen.
2.Design mit fester Struktur.
3.Die oberen und unteren Luftklemmen sorgen für die genaue Lage der Materialbox.
4.Eine spezielle Gasbahngestaltung sorgt dafür, dass die Leiterplatte nicht gedrückt wird.
5- Mit SMEMA-Signal.
|
Technische Parameter
|
|
| Funktion | Diese Ausrüstung wird hinter AOI verwendet, indem sie AOI-Signal, NG und OK PCB automatisch getrennt speichert empfängt. |
|
PCB-Dicke
|
Min0,6 mm |
|
Nummer der Zeitschrift
|
Transport nach oben: 1 Stück, Transport nach unten: 1 Stück (oder angepasst) |
|
Schrittgrößen ausgewählt
|
1-4 ((10 mm Schrittlänge) |
|
Zeit der PCB-Ladung
|
Ungefähr 6 Sekunden. |
|
Zeit für den Magazinwechsel
|
Ungefähr 30 Sekunden. |
|
Verkehrsrichtung
|
Links nach rechts/rechts nach links (optional) |
|
Transporthöhe
|
900 ± 20 mm (oder nach Maß) |
|
Luftdruck
|
4-6 bar, MAX30L/Min. |
|
Stromversorgung
|
100-230 V Wechselstrom (auf maßgeschneiderte Weise) Einphasen, MAX 300 V/A |
|
Spezifikationen
|
||||
|
Modell Nr.
|
HR-250NG | H.R. 330NG | HR-390NG | HR-460NG |
| PCB-Größe (L*W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ (530x460) |
| Maschinengröße (L*W*H) mm | 1700*1450*1200 | 1950 × 1610 × 1200 | 2210 × 1730 × 1200 | 2210 × 1870 × 1200 |
| Mahlzeitengröße ((L*W*H) mm | 355*320*563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Gewicht | 150 kg | 180 kg | 210 kg | 250 kg |
