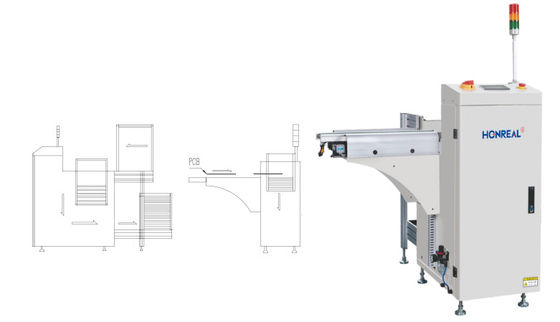

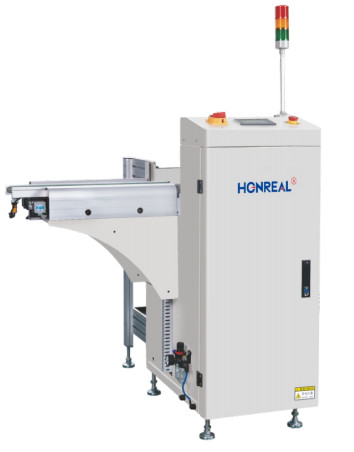

Hochwertige automatische L-Form-PCB-Magazin-Entlade-Maschine von Leiterplatten für die SMT-Produktionslinie
Einführung des Produkts:
1.Diese Ausrüstung wird verwendet, um PCB am Ende der SMT-Produktionslinie in das Magazin zu sammeln
2.Stabile und zuverlässige Steuerungssysteme der SPS;
3.einfache Bedienung der LED-Touchscreen-Steuerung;
4.Die pneumatischen Klemmen der oberen und unteren drei Punkte für die Lagerung der Magazine;
5.Eine wirksame Schubkonstruktion kann dafür sorgen, dass das PCB nicht gebrochen wird;
6.2 Ladefähigkeit der Lager.
7.Richtung von links nach rechts oder von rechts nach links (optional).
8.Machine stets Fehlerüberwachung;
9.Solides und stabiles Design;
10.SMEMA-Port ist kompatibel;
|
Technische Parameter
|
|
| Funktion | Diese Ausrüstung wird verwendet, um PCB am Ende der SMT-Produktionslinie in das Magazin zu sammeln |
|
PCB-Dicke
|
Min0,6 mm |
|
Nummer der Zeitschrift
|
Transport nach oben: 1 Stück, Transport nach unten: 1 Stück (oder angepasst) |
|
Schrittgrößen ausgewählt
|
1-4 ((10 mm Schrittlänge) |
|
Zeit der PCB-Ladung
|
Ungefähr 6 Sekunden. |
|
Zeit für den Magazinwechsel
|
Ungefähr 30 Sekunden. |
|
Verkehrsrichtung
|
Links nach rechts/rechts nach links (optional) |
|
Transporthöhe
|
900 ± 20 mm (oder nach Maß) |
|
Luftdruck
|
4 bis 6 bar, MAX10L/Min. |
|
Stromversorgung
|
100-230 V Wechselstrom (auf maßgeschneiderte Weise) Einphasen, MAX 300 V/A |
|
Spezifikationen
|
||||
|
Modell Nr.
|
HR-250XL | HR-330XL | HR-390XL | Die Ausrüstung ist in Form von einer Schraube ausgestattet. |
| PCB-Größe (L × W) ◄ (L × W) mm | (50x50) ↓ 350x250) | (50x50) ↓ 455x330) | (50x50) ↓ 530x390) | (50x50) ↓ (530x460) |
| Maschinengröße (L × W × H) mm | 1180 × 1130 × 1200 | 1300 × 1420 × 1200 | 1500 × 1530 × 1200 | 1500 × 1630 × 1200 |
| Aufbewahrungsmenge (L × W × H) mm | 355 × 320 × 563 | 460 × 400 × 563 | 535 × 460 × 570 | 535 × 530 × 570 |
| Gewicht | 170 kg | 150 kg | 170 kg | 185 kg |
